Пристрій для орієнтації тракторного агрегата в міжряддях
Номер патенту: 55830
Опубліковано: 27.12.2010
Автори: Мельник Роман Васильович, Коновал Олег Олександрович, Адамчук Олег Валерійович, Дешко Віталій Іванович
Формула / Реферат
1. Пристрій для орієнтації тракторного агрегата в міжряддях, який включає екран в кабіні тракториста, який відрізняється тим, що пристрій оснащено парою відповідно орієнтованих дзеркал, одне з яких розміщено на кронштейні позаду екрана, а друге дзеркало закріплене також на кронштейні нижче кабіни позаду переднього колеса трактора, причому це нижнє дзеркало має систему обдування його робочої поверхні потоком повітря.
2. Пристрій для орієнтації за п. 1, який відрізняється тим, що система обдування виконана у вигляді розміщеного біля тракторного вентилятора спеціального приймального патрубка з повітропроводом, кінець якого розміщено біля робочої поверхні дзеркала, що розташоване позаду переднього колеса.
Текст

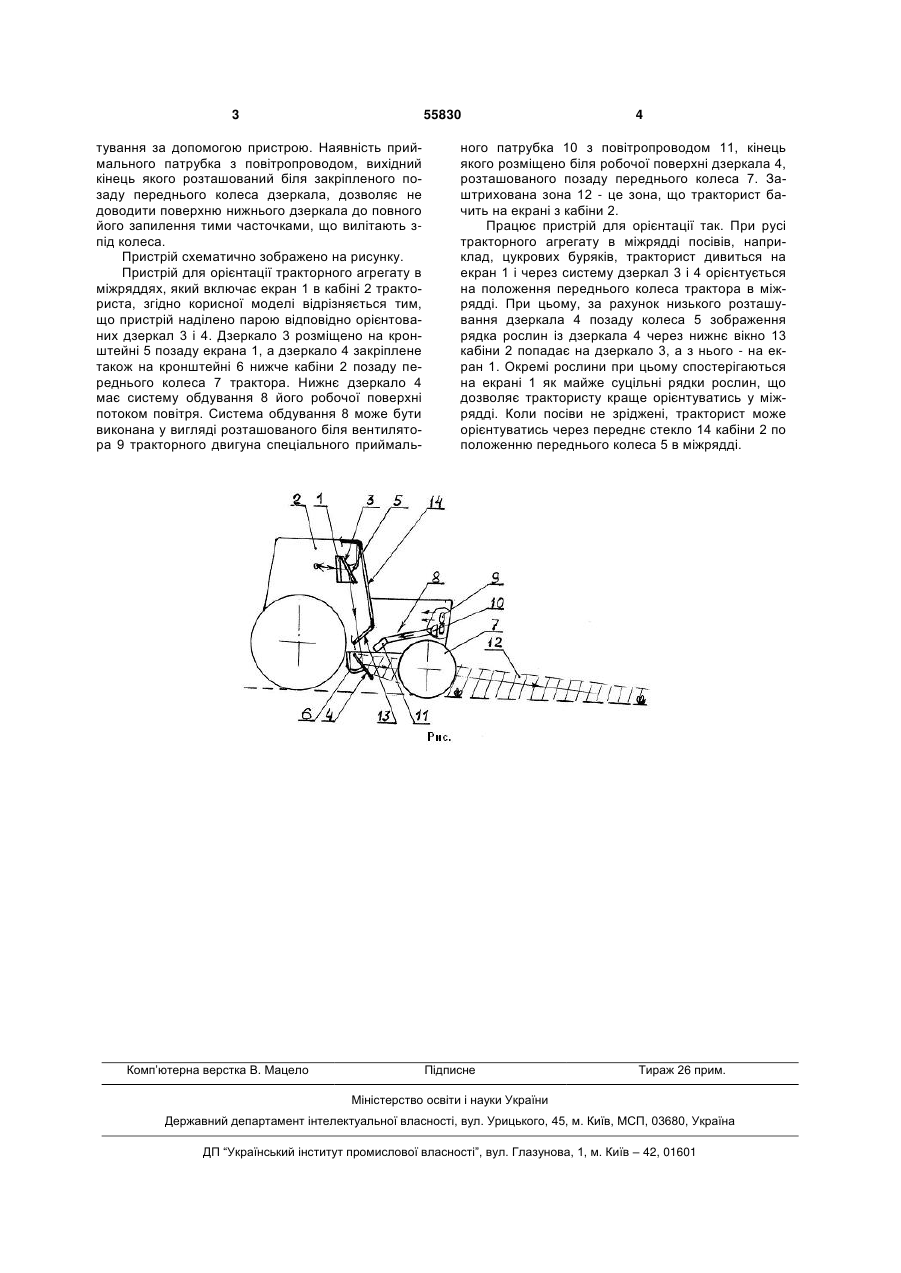

1. Пристрій для орієнтації тракторного агрегата в міжряддях, який включає екран в кабіні тракториста, який відрізняється тим, що пристрій оснащено парою відповідно орієнтованих дзеркал, 3 55830 тування за допомогою пристрою. Наявність приймального патрубка з повітропроводом, вихідний кінець якого розташований біля закріпленого позаду переднього колеса дзеркала, дозволяє не доводити поверхню нижнього дзеркала до повного його запилення тими часточками, що вилітають зпід колеса. Пристрій схематично зображено на рисунку. Пристрій для орієнтації тракторного агрегату в міжряддях, який включає екран 1 в кабіні 2 тракториста, згідно корисної моделі відрізняється тим, що пристрій наділено парою відповідно орієнтованих дзеркал 3 і 4. Дзеркало 3 розміщено на кронштейні 5 позаду екрана 1, а дзеркало 4 закріплене також на кронштейні 6 нижче кабіни 2 позаду переднього колеса 7 трактора. Нижнє дзеркало 4 має систему обдування 8 його робочої поверхні потоком повітря. Система обдування 8 може бути виконана у вигляді розташованого біля вентилятора 9 тракторного двигуна спеціального приймаль Комп’ютерна верстка В. Мацело 4 ного патрубка 10 з повітропроводом 11, кінець якого розміщено біля робочої поверхні дзеркала 4, розташованого позаду переднього колеса 7. Заштрихована зона 12 - це зона, що тракторист бачить на екрані з кабіни 2. Працює пристрій для орієнтації так. При русі тракторного агрегату в міжрядді посівів, наприклад, цукрових буряків, тракторист дивиться на екран 1 і через систему дзеркал 3 і 4 орієнтується на положення переднього колеса трактора в міжрядді. При цьому, за рахунок низького розташування дзеркала 4 позаду колеса 5 зображення рядка рослин із дзеркала 4 через нижнє вікно 13 кабіни 2 попадає на дзеркало 3, а з нього - на екран 1. Окремі рослини при цьому спостерігаються на екрані 1 як майже суцільні рядки рослин, що дозволяє трактористу краще орієнтуватись у міжрядді. Коли посіви не зріджені, тракторист може орієнтуватись через переднє стекло 14 кабіни 2 по положенню переднього колеса 5 в міжрядді. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for orientating tractor unit in row spacings
Автори англійськоюDeshko Vitalii Ivanovych, Adamchuk Oleh Valeriiovych, Melnyk Roman Vasyliovych, Konoval Oleh Oleksandrovych
Назва патенту російськоюУстройство для ориентации тракторного агрегата в междурядьях
Автори російськоюДешко Виталий Иванович, Адамчук Олег Валерьевич, Мельник Роман Васильевич, Коновал Олег Александрович
МПК / Мітки
МПК: A01B 69/00
Мітки: тракторного, міжряддях, пристрій, агрегата, орієнтації
