Різальний інструмент для обробки дна глухих отворів
Номер патенту: 36247
Опубліковано: 27.10.2008
Автори: Агулов Олександр Вадимович, Гузенко Віталій Семенович, Бабін Олег Фавієвич
Формула / Реферат
Різальний інструмент, на торці якого виконані зуби, які мають різний нахил та нерівномірний крок, на торці інструмента виконано отвір, а різальні кромки торцевих зубів розташовані так, що їх точка перетину співпадає з центром отвору, який відрізняється тим, що на різальних зубах та в отворі зі сторони різальних лез виконана конічна поверхня, радіус зовнішньої частини якої перевищує величину зміщення центра отвору на величину 0,1...0,3 мм.
Текст

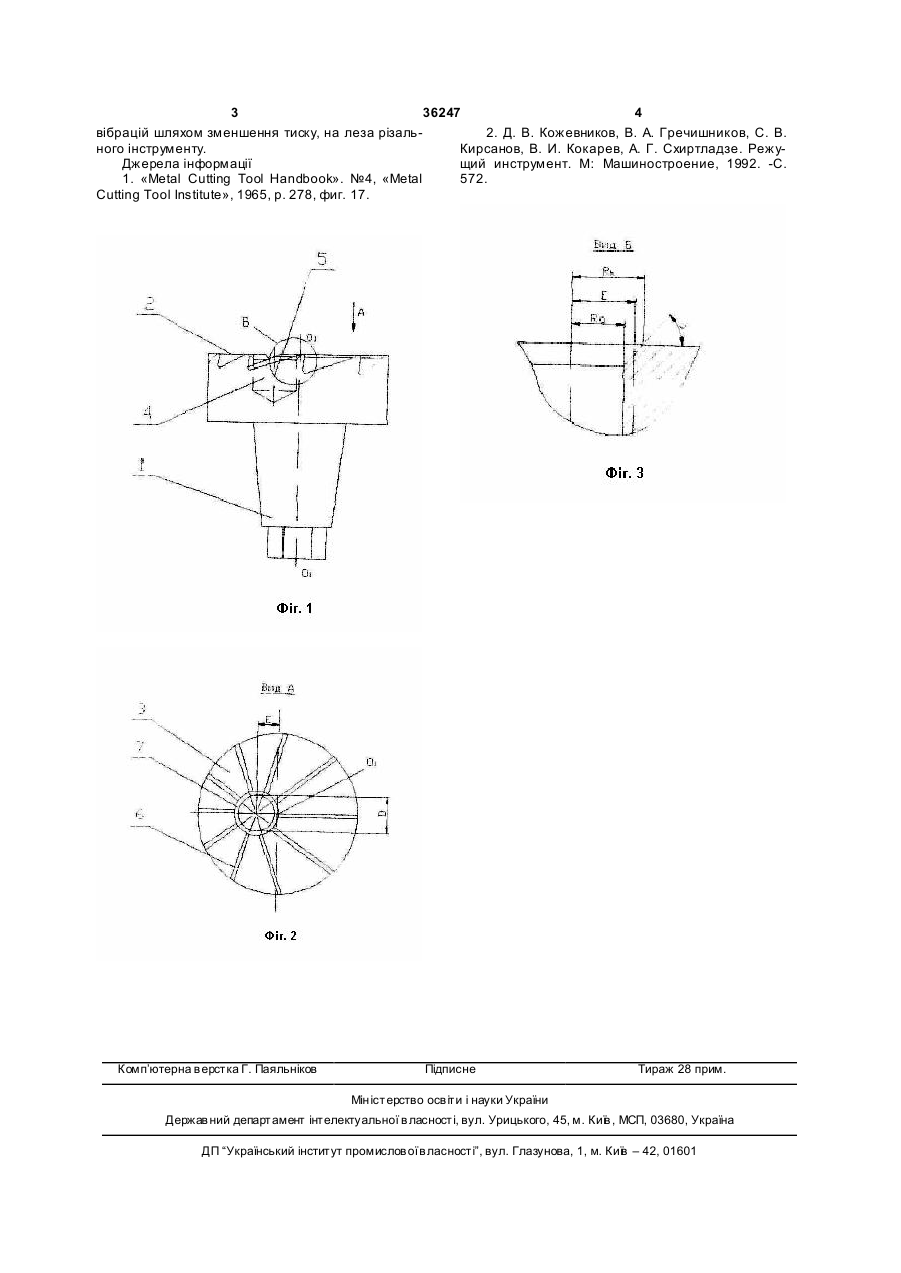

Різальний інструмент, на торці якого виконані зуби, які мають різний нахил та нерівномірний крок, на торці інструмента виконано отвір, а різальні кромки торцевих зубів розташовані так, що їх точка перетину співпадає з центром отвору, який відрізняє ться тим, що на різальних зубах та в отворі зі сторони різальних лез виконана конічна поверхня, радіус зовнішньої частини якої перевищує величину зміщення центра отвору на величину 0,1...0,3 мм. (19) (21) u200802727 (22) 03.03.2008 (24) 27.10.2008 (46) 27.10.2008, Бюл.№ 20, 2008 р. (72) БАБІН ОЛЕГ ФАВІЄВИЧ, UA, ГУЗЕНКО ВІТАЛІЙ СЕМЕНОВИЧ, UA, АГУЛОВ ОЛЕКСАНДР ВАДИМОВИЧ, U A (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, U A 3 36247 4 вібрацій шляхом зменшення тиску, на леза різаль2. Д. В. Кожевников, В. А. Гречишников, С. В. ного інструменту. Кирсанов, В. И. Кокарев, А. Г. Схиртладзе. РежуДжерела інформації щий инструмент. М: Машиностроение, 1992. -С. 1. «Metal Cutting Tool Handbook». №4, «Metal 572. Cutting Tool Institute», 1965, p. 278, фиг. 17. Комп’ютерна в ерстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutting tool for machining of closed hole
Автори англійськоюBabin Oleh Faviyevych, Huzenko Vitalii Semenovych, Ahulov Oleksandr Vadymovych
Назва патенту російськоюРежущий инструмент для обработки глухих отверстий
Автори російськоюБабин Олег Фавиевич, Гузенко Виталий Семенович, Агулов Александр Вадимович
МПК / Мітки
МПК: B23B 27/16
Мітки: обробки, отворів, різальний, інструмент, дна, глухих
