Пристрій для лущення зерна

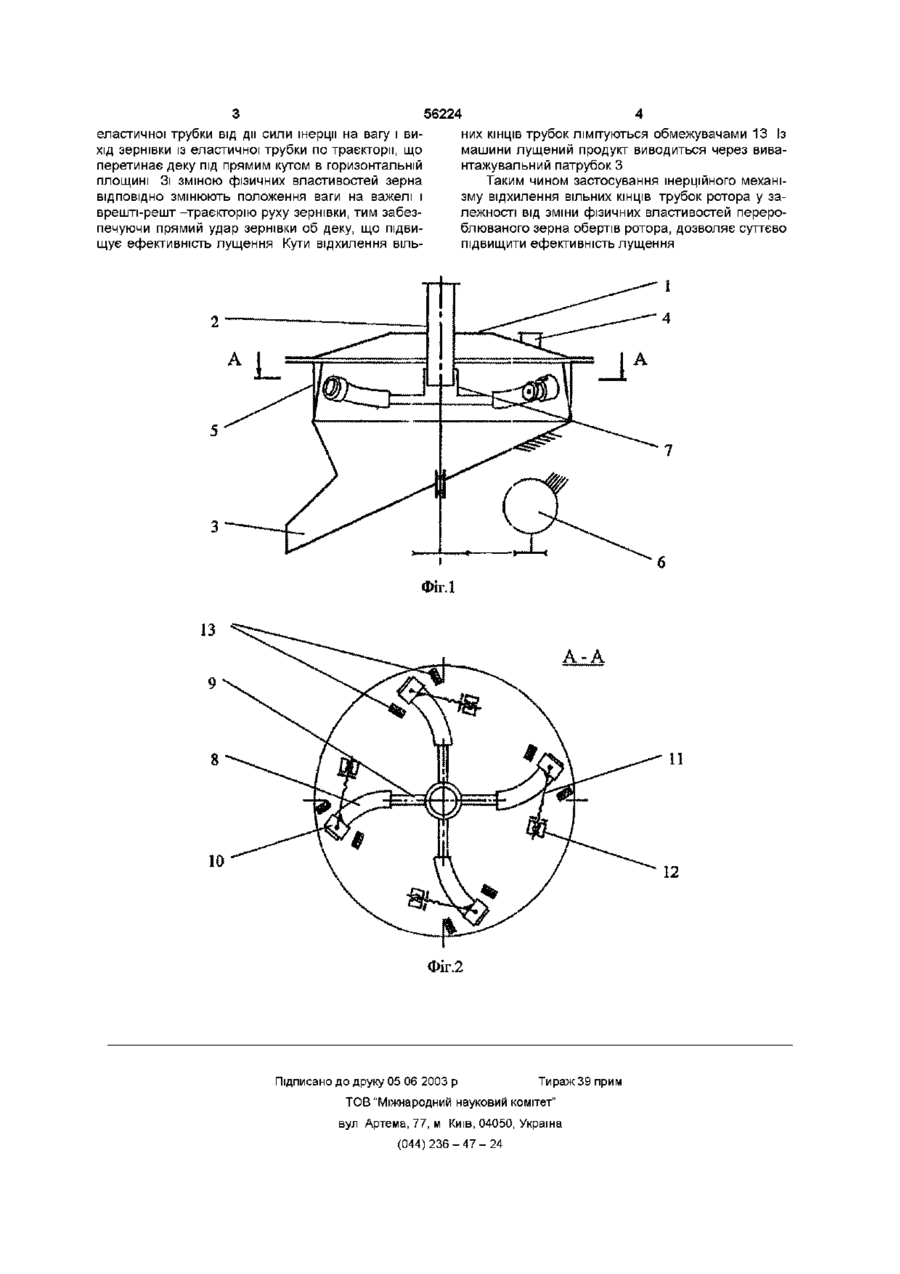

Пристрій для лущення зерна, що містить вертикально встановлений корпус із завантажуваль Винахід відноситься допущення зерна олійних культур - конструкцій пристроїв для лущення, і може бути застосований в ОЛІЙНІЙ промисловості та в сільському господарстві Відомий пристрій для лущення насіння олійних культур, що містить встановлену в корпусі із завантажувальним бункером деку і пустотілий ротор із зігнутими в напрямку, протилежному напрямку його обертання трубками Трубки мають на своїх кінцях лопатки Завантажувальний бункер обладнано нагрівачем (SU №1747149 15 07 92 Бюл №26) Недоліком даної конструкції є низька якість лущення при ЗМІНІ технологічних властивостей перероблюваного зерна, що є наслідком не повного використання енергії насінин, отриманої при їх відцентровому русі, а саме - не завжди прямого удару насінин об поверхню деки Винаходом ставиться завдання підвищення ефективності лущення зерна Пристрій для лущення зерна, що містить вертикально встановлений корпус із завантажувальним та вивантажувальним патрубками, аспіраційним патрубком, розміщені в корпусі деку, пустотілий ротор із трубками, що сполучаються із порожниною ротора, привід обертання ротора, відрізняється тим, що трубки ротора складаються із двох частин - жорстких, прикріплених до порожнини ротора, і еластичних із змонтованими на них інерційними механізмами, що відгинають їх КІНЦІ на кут, який залежить від результуючих сил інерції та сил пружності еластичних трубок Інерційні механізми на важелях несуть ваги, положення яких може змінюватись відносно важе ля При роботі пристрою ВІЛЬНІ КІНЦІ трубок ротора відхиляються в напрямку протилежному їх обертанню На фіг 1 схематично зображено варіант відцентрового пристрою для лущення зерна, загальний вигляд, на фіг 2 - переріз А-А пристрою на фіг 1, вигляд зверху Пристрій містить корпус 1 із завантажувальною 2 і вивантажувальною 3 трубками, аспіруючий патрубок 4 деку 5 привід 6 і СПІВВІСНО змонтований на вертикальному) валу трубчатий ротор 7 Трубки ротора складаються із двох частин вільної, виготовленої із пружного еластичного матеріалу 8 та прикріпленої до порожнини ротора жорсткої 9 ВІЛЬНІ КІНЦІ трубок мають механізми їх відхилення у горизонтальній площині, які складаються у свою чергу із певної відібраної ваги 10 або регульованого плеча 11 ваги 12 та обмежувачів відхилення вільних КІНЦІВ трубок 13 Пристрій працює наступним чином Зерно надходить в корпус 1 через завантажувальний патрубок 2, переміщуючись поступово в камеру ротора 7 Далі продукт під дією відцентрових сил надходить в канали трубок ротора, розганяється і викидається в бік деки 5 де в результаті удару відбувається розколювання оболонок зерна Забезпечується перпендикулярний напрямок удару зернівок об деку, залежно від результуючих сил інерції та сил пружності еластичних трубок, за допомогою регулювання положення вільних КІНЦІВ трубок 8 механізмами їх відхилення у горизонтальній площині Положення ваги 10 на важелі підбирається таким, щоб забезпечувати деформацію О (О ю 56224 еластичної трубки від дії сили інерції на вагу і вихід зернівки із еластичної трубки по траєкторії, що перетинає деку під прямим кутом в горизонтальній площині Зі ЗМІНОЮ фізичних властивостей зерна ВІДПОВІДНО змінюють положення ваги на важелі і врешті-решт-траєкторію руху зернівки, тим забезпечуючи прямий удар зернівки об деку, що підвищує ефективність лущення Кути відхилення віль 4 них КІНЦІВ трубок лімітуються обмежувачами 13 Із машини лущений продукт виводиться через вивантажувальний патрубок З Таким чином застосування інерційного механізму відхилення вільних КІНЦІВ трубок ротора у залежності від зміни фізичних властивостей перероблюваного зерна обертів ротора, дозволяє суттєво підвищити ефективність лущення ФІГ.1 А-А 12 ФІГ.2 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
