Різьбове з’єднання

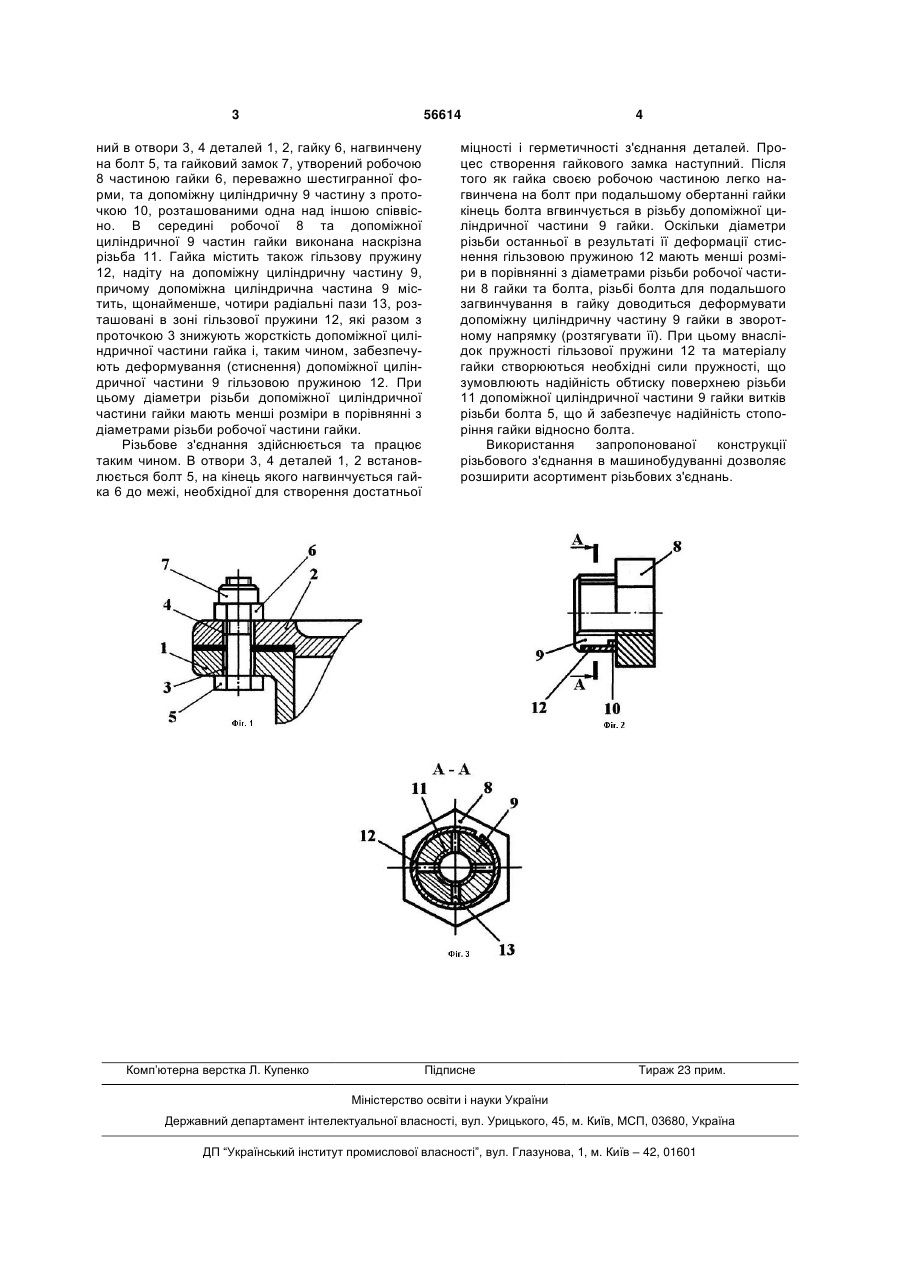

Різьбове з'єднання, що містить з'єднувані деталі з отвором, болт, встановлений в отвори дета 3 56614 ний в отвори 3, 4 деталей 1, 2, гайку 6, нагвинчену на болт 5, та гайковий замок 7, утворений робочою 8 частиною гайки 6, переважно шестигранної форми, та допоміжну циліндричну 9 частину з проточкою 10, розташованими одна над іншою співвісно. В середині робочої 8 та допоміжної циліндричної 9 частин гайки виконана наскрізна різьба 11. Гайка містить також гільзову пружину 12, надіту на допоміжну циліндричну частину 9, причому допоміжна циліндрична частина 9 містить, щонайменше, чотири радіальні пази 13, розташовані в зоні гільзової пружини 12, які разом з проточкою 3 знижують жорсткість допоміжної циліндричної частини гайка і, таким чином, забезпечують деформування (стиснення) допоміжної циліндричної частини 9 гільзовою пружиною 12. При цьому діаметри різьби допоміжної циліндричної частини гайки мають менші розміри в порівнянні з діаметрами різьби робочої частини гайки. Різьбове з'єднання здійснюється та працює таким чином. В отвори 3, 4 деталей 1, 2 встановлюється болт 5, на кінець якого нагвинчується гайка 6 до межі, необхідної для створення достатньої Комп’ютерна верстка Л. Купенко 4 міцності і герметичності з'єднання деталей. Процес створення гайкового замка наступний. Після того як гайка своєю робочою частиною легко нагвинчена на болт при подальшому обертанні гайки кінець болта вгвинчується в різьбу допоміжної циліндричної частини 9 гайки. Оскільки діаметри різьби останньої в результаті її деформації стиснення гільзовою пружиною 12 мають менші розміри в порівнянні з діаметрами різьби робочої частини 8 гайки та болта, різьбі болта для подальшого загвинчування в гайку доводиться деформувати допоміжну циліндричну частину 9 гайки в зворотному напрямку (розтягувати її). При цьому внаслідок пружності гільзової пружини 12 та матеріалу гайки створюються необхідні сили пружності, що зумовлюють надійність обтиску поверхнею різьби 11 допоміжної циліндричної частини 9 гайки витків різьби болта 5, що й забезпечує надійність стопоріння гайки відносно болта. Використання запропонованої конструкції різьбового з'єднання в машинобудуванні дозволяє розширити асортимент різьбових з'єднань. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
