Пристрій для прискореного охолодження спарених розкатів

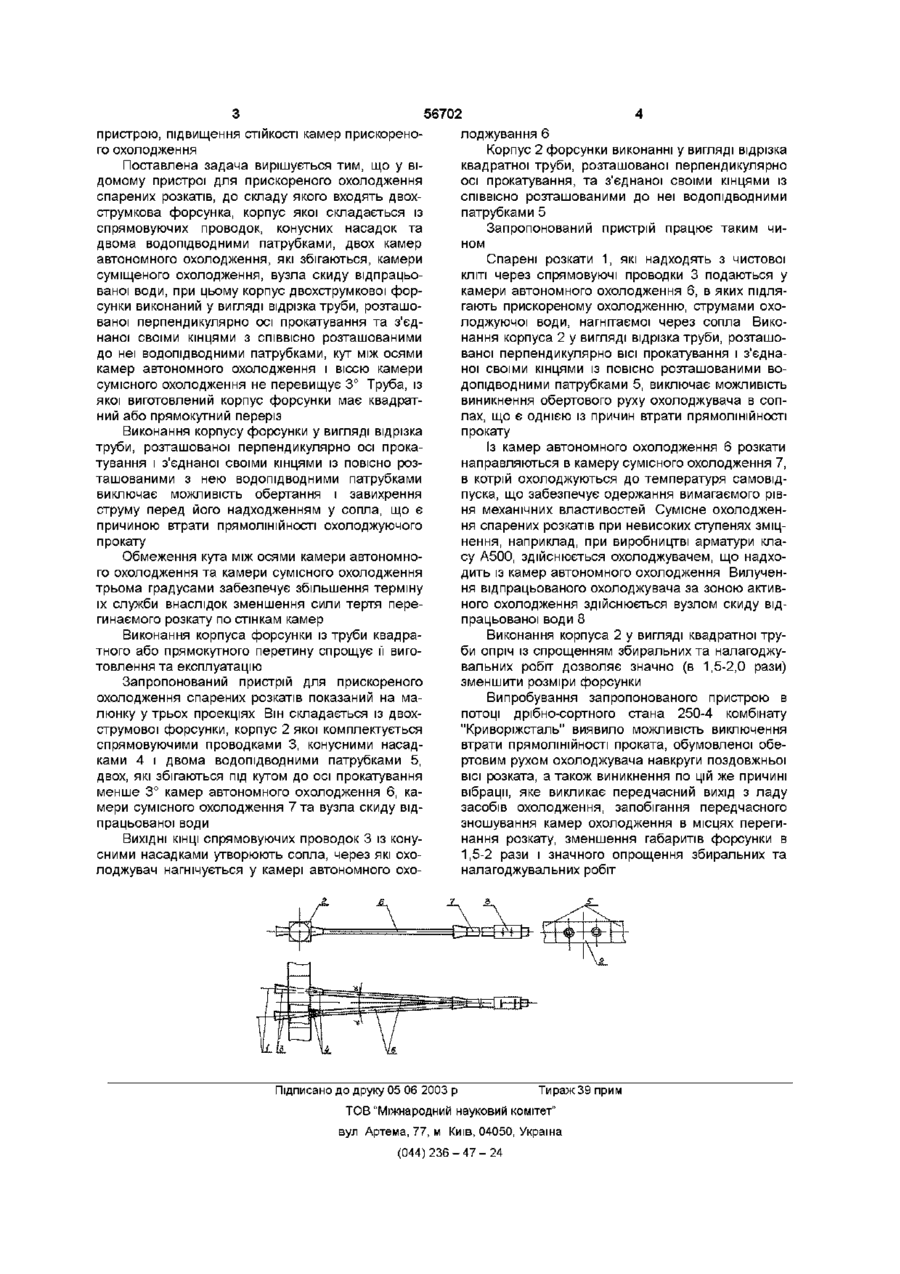

1 Пристрій для прискореного охолодження спарених розкатів, що містить двострумкову форсунку, корпус якої обладнаний спрямовуючими Винахід належить до галузі прокатного виробництва та призначається для прискореного охолодження і пдротранспортування прокату, що одержується переважно методом прокатки-розділення Відомий пристрій для термічного зміщення спарених розкатів, що одержуються методом прокатки-розділення, який складається із двох розміщених паралельно та симетрично відносно осі прокатки ЛІНІЙ автономного охолодження розкатів, кожна з яких має форсунку, секційні камери автономного охолодження та вузли скидання відпрацьованої води [Нестандартное оборудование средств ускоренного охлаждения проката линий термоупрочнения, МС 250-3 Проект УкрГипромез, 1989г] Недоліками такого пристрою є а) Непридатність такого пристрою для охолодження спарених розкатів за летучими ножицями існуючих конструкцій, що виключає можливість виробництва високоміцної арматури через відсутність надійних способів розведення спарених розкатів у лінії автономного охолодження після розрізання зведених під ножі спарених розкатів б) Різниця механічних властивостей спарених розкатів обумовлена неможливістю забезпечення повної адекватності умов теплообміну у камерах автономного охолодження в) Підвищення експлуатаційних витрат, пов'язаних із збільшенням КІЛЬКОСТІ вузлів ЛІНІЙ охоло дження проводками, конусними насадками та двома воДОПІДВІДНИМИ патрубками, дві камери автономного охолодження, камеру сумісного охолодження та вузол скидання відпрацьованої води, який відрізняється тим, що корпус форсунки виготовлений у вигляді відрізка труби, розташованої перпендикулярно осі прокатування і з'єднаної своїми кінцями з СПІВВІСНО розташованими до неї во ДОПІДВІДНИМИ патрубками, а кут між осями камер охолодження і віссю камери сумісного охолодження не перевищує 3° 2 Пристрій за п 1 , який відрізняється тим, що труба, з якої виконаний корпус форсунки має квадратний або прямокутний переріз Найбільш близьким по технічній суті та досягнутому результату є пристрій для термічного зміцнення спарених розкатів, що складається із двохструмкової форсунки, циліндричний корпус, якої розташований повісно осі прокатки, містить спрямовуючі проводки, КОНІЧНІ насадки та два водопідвідних патрубка, котрі встановлені на протилежних боках двох камер сумісного охолодження та вузла скиду відпрацьованої води [заявка №2002053980 від 15 05 02р Пристрій для термозміцнення спарених розкатів] Недоліком прототипу є - утрата прямолінійності прокату, обумовлена обертовим рухом охолоджуючої рідини у циліндричному корпусі перед соплами у разі зміщення сопел відносно горизонтальної площини, а також завихренням струму при його розширенні в момент надходження із патрубків у корпус форсунки, - інтенсивне зношування камер при збільшеному куті між камерами автономного і сумісного охолодження, - складність у виготовленні та громіздкість конструкції форсунки, обумовлена необхідністю використання циліндричного корпуса великого діаметра, котрий потрібен для розміщення приймальних воронок, направляючої проводки і конусних насадок, що забезпечують одночасне охолодження двух розкатів Задачею запропонованого винаходу є запобігання викривлення розкату, зміцнення конструкції 1 (О ю 56702 лоджування 6 пристрою, підвищення СТІЙКОСТІ камер прискореноКорпус 2 форсунки виконанні у вигляді відрізка го охолодження квадратної труби, розташованої перпендикулярно Поставлена задача вирішується тим, що у віосі прокатування, та з'єднаної своїми кінцями із домому пристрої для прискореного охолодження СПІВВІСНО розташованими до неї водопідводними спарених розкатів, до складу якого входять двохпатрубками 5 струмкова форсунка, корпус якої складається із спрямовуючих проводок, конусних насадок та Запропонований пристрій працює таким чидвома водопід вод ними патрубками, двох камер ном автономного охолодження, які збігаються, камери Спарені розкати 1, які надходять з чистової суміщеного охолодження, вузла скиду відпрацьоКЛІТІ через спрямовуючі проводки 3 подаються у ваної води, при цьому корпус двохструмкової форкамери автономного охолодження 6, в яких підлясунки виконаний у вигляді відрізка труби, розташогають прискореному охолодженню, струмами охованої перпендикулярно осі прокатування та з'єдлоджуючої води, нагнітаємої через сопла Виконаної своїми кінцями з СПІВВІСНО розташованими нання корпуса 2 у вигляді відрізка труби, розташодонеї водопідводними патрубками, кут між осями ваної перпендикулярно ВІСІ прокатування і з'єднакамер автономного охолодження і віссю камери ної своїми кінцями із повісно розташованими восумісного охолодження не перевищує 3° Труба, із допідводними патрубками 5, виключає можливість якої виготовлений корпус форсунки має квадратвиникнення обертового руху охолоджувача в сопний або прямокутний переріз лах, що є однією із причин втрати прямолінійності прокату Виконання корпусу форсунки у вигляді відрізка труби, розташованої перпендикулярно осі прокаІз камер автономного охолодження 6 розкати тування і з'єднаної своїми кінцями із повісно рознаправляються в камеру сумісного охолодження 7, ташованими з нею водопідводними патрубками в котрій охолоджуються до температуря самовідвиключає можливість обертання і завихрення пуска, що забезпечує одержання вимагаємого рівструму перед його надходженням у сопла, що є ня механічних властивостей Сумісне охолодженпричиною втрати прямолінійності охолоджуючого ня спарених розкатів при невисоких ступенях зміцпрокату нення, наприклад, при виробництві арматури класу А500, здійснюється охолоджувачем, що надхоОбмеження кута між осями камери автономнодить із камер автономного охолодження Вилученго охолодження та камери сумісного охолодження ня відпрацьованого охолоджувача за зоною активтрьома градусами забезпечує збільшення терміну ного охолодження здійснюється вузлом скиду відїх служби внаслідок зменшення сили тертя перепрацьованої води 8 гинаємого розкату по стінкам камер Виконання корпуса форсунки із труби квадраВиконання корпуса 2 у вигляді квадратної трутного або прямокутного перетину спрощує її вигоби опріч із спрощенням збиральних та налагоджутовлення та експлуатацію вальних робіт дозволяє значно (в 1,5-2,0 рази) зменшити розміри форсунки Запропонований пристрій для прискореного охолодження спарених розкатів показаний на маВипробування запропонованого пристрою в люнку у трьох проекціях Він складається із двохпотоці дрібно-сортного стана 250-4 комбінату струмової форсунки, корпус 2 якої комплектується "Криворіжсталь" виявило можливість виключення спрямовуючими проводками 3, конусними насадвтрати прямолінійності проката, обумовленої обеками 4 і двома водопідводними патрубками 5, ртовим рухом охолоджувача навкруги поздовжньої двох, які збігаються під кутом до осі прокатування ВІСІ розката, а також виникнення по цій же причині менше 3° камер автономного охолодження 6, кавібрації, яке викликає передчасний вихід з ладу мери сумісного охолодження 7 та вузла скиду відзасобів охолодження, запобігання передчасного працьованої води зношування камер охолодження в місцях перегинання розкату, зменшення габаритів форсунки в ВИХІДНІ КІНЦІ спрямовуючих проводок 3 із кону1,5-2 рази і значного опрощення збиральних та сними насадками утворюють сопла, через які охоналагоджувальних робіт лоджувач нагнічується у камері автономного охо Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
