Формула / Реферат

Зубчастий редуктор, що містить дві шестірні, встановлені на ведучому валу, одна з яких жорстко закріплена на ньому, та ведений вал, кінематично з'єднаний з ведучим валом, який відрізняється тим, що додатково обладнаний фрикційною дисковою муфтою та пружиною, встановленими на ведучому валу, причому друга шестірня встановлена між ними з можливістю кутового переміщення відносно першої шестірні.

Текст

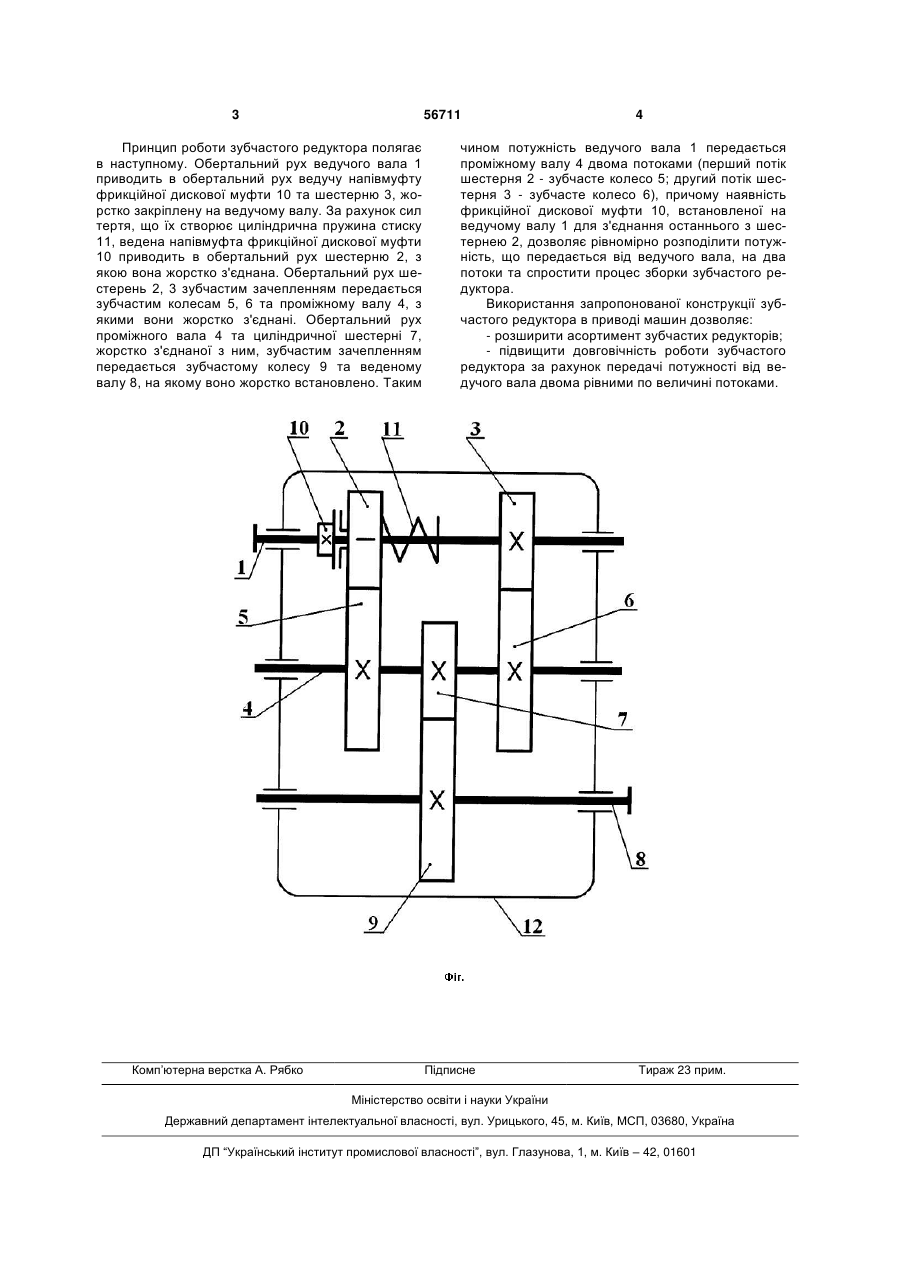

Зубчастий редуктор, що містить дві шестірні, встановлені на ведучому валу, одна з яких жорстко закріплена на ньому, та ведений вал, кінематично з'єднаний з ведучим валом, який відрізняється тим, що додатково обладнаний фрикційною дисковою муфтою та пружиною, встановленими на ведучому валу, причому друга шестірня встановлена між ними з можливістю кутового переміщення відносно першої шестірні. (19) (21) u201008180 (22) 30.06.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, КОНЬКОВ ГЕОРГІЙ ІГОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 56711 Принцип роботи зубчастого редуктора полягає в наступному. Обертальний рух ведучого вала 1 приводить в обертальний рух ведучу напівмуфту фрикційної дискової муфти 10 та шестерню 3, жорстко закріплену на ведучому валу. За рахунок сил тертя, що їх створює циліндрична пружина стиску 11, ведена напівмуфта фрикційної дискової муфти 10 приводить в обертальний рух шестерню 2, з якою вона жорстко з'єднана. Обертальний рух шестерень 2, 3 зубчастим зачепленням передається зубчастим колесам 5, 6 та проміжному валу 4, з якими вони жорстко з'єднані. Обертальний рух проміжного вала 4 та циліндричної шестерні 7, жорстко з'єднаної з ним, зубчастим зачепленням передається зубчастому колесу 9 та веденому валу 8, на якому воно жорстко встановлено. Таким Комп’ютерна верстка А. Рябко 4 чином потужність ведучого вала 1 передається проміжному валу 4 двома потоками (перший потік шестерня 2 - зубчасте колесо 5; другий потік шестерня 3 - зубчасте колесо 6), причому наявність фрикційної дискової муфти 10, встановленої на ведучому валу 1 для з'єднання останнього з шестернею 2, дозволяє рівномірно розподілити потужність, що передається від ведучого вала, на два потоки та спростити процес зборки зубчастого редуктора. Використання запропонованої конструкції зубчастого редуктора в приводі машин дозволяє: - розширити асортимент зубчастих редукторів; - підвищити довговічність роботи зубчастого редуктора за рахунок передачі потужності від ведучого вала двома рівними по величині потоками. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
