Номер патенту: 56710
Опубліковано: 25.01.2011
Автори: Хомяк Олег Миколайович, Піпа Борис Федорович, Марченко Анатолій Іванович
Формула / Реферат
Шайба, що має циліндричний отвір, розташований посередині, та деформовані ділянки, розташовані на її периферії, яка відрізняється тим, що деформовані ділянки виконані у вигляді гофрів, при цьому розміри шайби, кількість гофрів та їх розміри вибирають із умови:
D = (1,8...3)d; δ = (0,15...0,3)d; Z = 4...8; h = (2,5...5)δ; S = (0,3…0,4)d,
де D - зовнішній діаметр шайби;
d - внутрішній діаметр шайби;
δ - товщина шайби;
Z- кількість гофрів;
h - висота гофрів до деформації шайби;
S - ширина гофрів до деформації шайби.
Текст

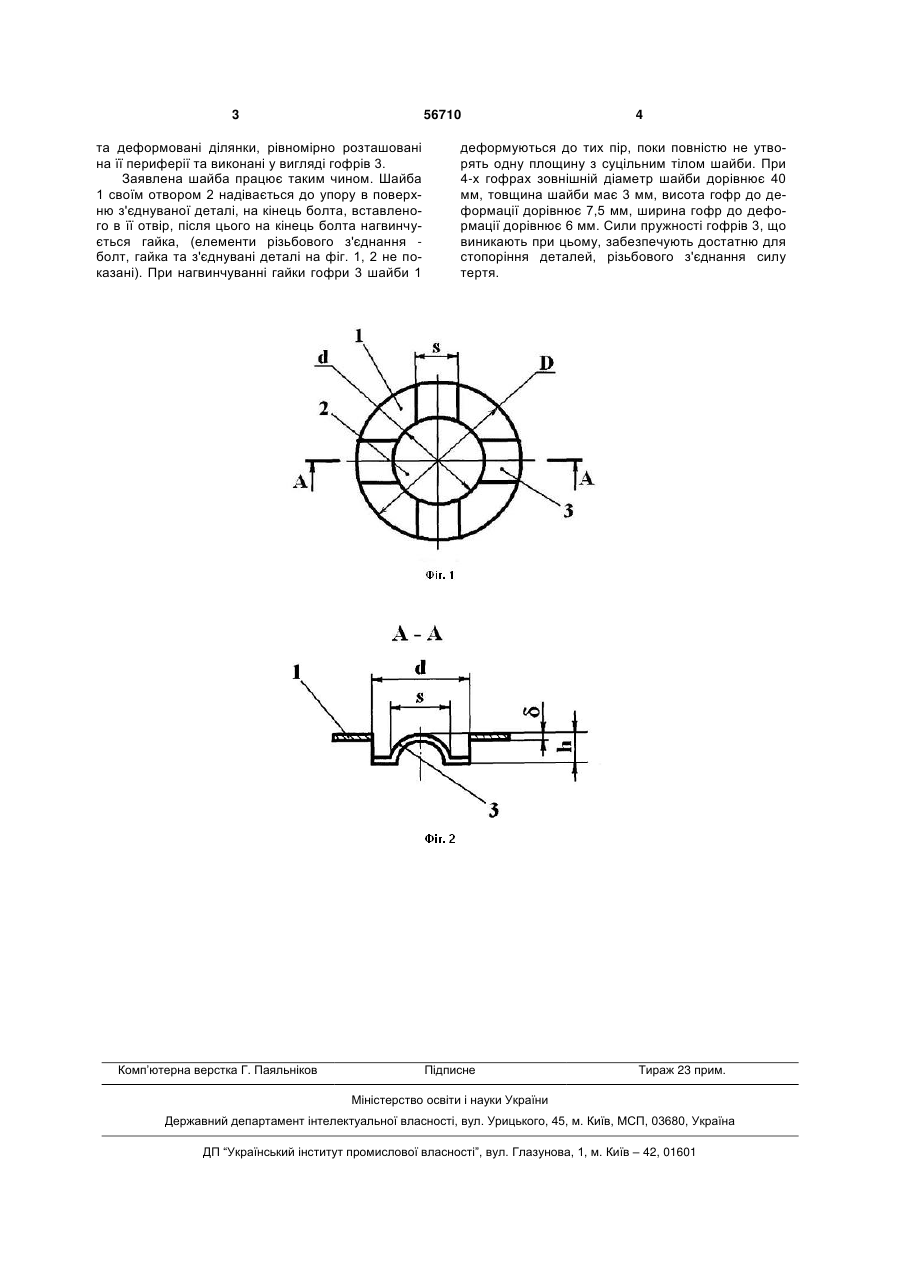

Шайба, що має циліндричний отвір, розташований посередині, та деформовані ділянки, розташовані на її периферії, яка відрізняється тим, 3 56710 та деформовані ділянки, рівномірно розташовані на її периферії та виконані у вигляді гофрів 3. Заявлена шайба працює таким чином. Шайба 1 своїм отвором 2 надівається до упору в поверхню з'єднуваної деталі, на кінець болта, вставленого в її отвір, після цього на кінець болта нагвинчується гайка, (елементи різьбового з'єднання болт, гайка та з'єднувані деталі на фіг. 1, 2 не показані). При нагвинчуванні гайки гофри 3 шайби 1 Комп’ютерна верстка Г. Паяльніков 4 деформуються до тих пір, поки повністю не утворять одну площину з суцільним тілом шайби. При 4-х гофрах зовнішній діаметр шайби дорівнює 40 мм, товщина шайби має 3 мм, висота гофр до деформації дорівнює 7,5 мм, ширина гофр до деформації дорівнює 6 мм. Сили пружності гофрів 3, що виникають при цьому, забезпечують достатню для стопоріння деталей, різьбового з'єднання силу тертя. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWasher
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюШайба
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16B 39/00
Мітки: шайба
