Зубчастий редуктор
Номер патенту: 56713
Опубліковано: 25.01.2011
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Хомяк Олег Миколайович
Формула / Реферат
Зубчастий редуктор, що містить корпус та встановлені в ньому щонайменше дві послідовно розташовані циліндричні зубчасті передачі, що включають проміжні зубчасте колесо та шестірню, який відрізняється тим, що корпус оснащений віссю, встановленою з можливістю обертання, а проміжні зубчасте колесо та шестірня жорстко з'єднані між собою та закріплені на осі.
Текст

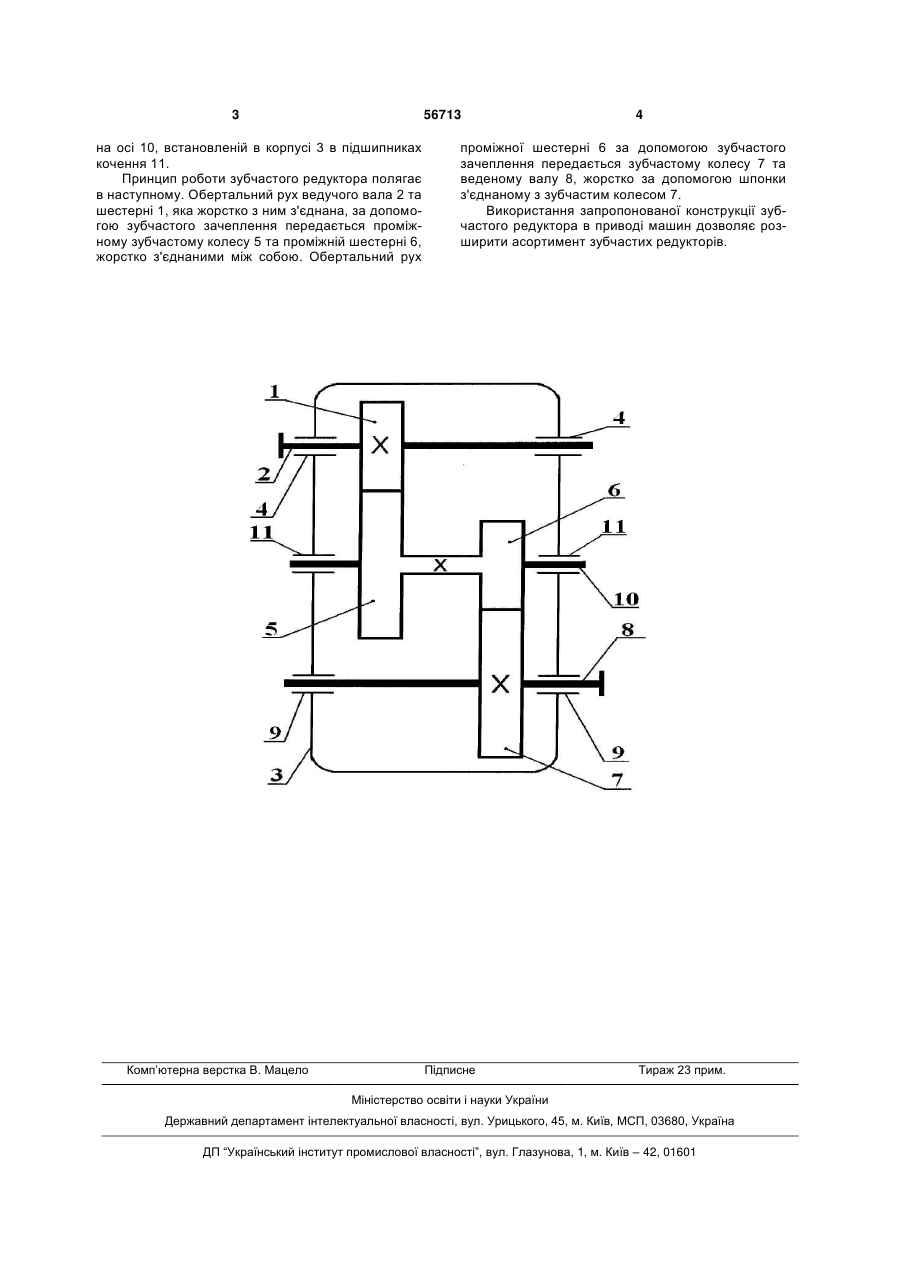

Зубчастий редуктор, що містить корпус та встановлені в ньому щонайменше дві послідовно розташовані циліндричні зубчасті передачі, що включають проміжні зубчасте колесо та шестірню, який відрізняється тим, що корпус оснащений віссю, встановленою з можливістю обертання, а проміжні зубчасте колесо та шестірня жорстко з'єднані між собою та закріплені на осі. (19) (21) u201008182 (22) 30.06.2010 (24) 25.01.2011 (46) 25.01.2011, Бюл.№ 2, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 56713 на осі 10, встановленій в корпусі 3 в підшипниках кочення 11. Принцип роботи зубчастого редуктора полягає в наступному. Обертальний рух ведучого вала 2 та шестерні 1, яка жорстко з ним з'єднана, за допомогою зубчастого зачеплення передається проміжному зубчастому колесу 5 та проміжній шестерні 6, жорстко з'єднаними між собою. Обертальний рух Комп’ютерна верстка В. Мацело 4 проміжної шестерні 6 за допомогою зубчастого зачеплення передається зубчастому колесу 7 та веденому валу 8, жорстко за допомогою шпонки з'єднаному з зубчастим колесом 7. Використання запропонованої конструкції зубчастого редуктора в приводі машин дозволяє розширити асортимент зубчастих редукторів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGear reduction
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЗубчатый редуктор
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/00
Код посилання
