Спосіб виготовлення гофрованих гвинтових заготовок
Номер патенту: 56734
Опубліковано: 25.01.2011
Автори: Радик Дмитро Леонидович, Васильків Василь Васильович
Формула / Реферат
Спосіб виготовлення гофрованих гвинтових заготовок, при якому спочатку на стрічці наносять U-подібні вм'ятини під кутом до поздовжньої осі стрічки з утворенням гофрованої стрічки, а потім здійснюють формування гвинтової спіралі з наступним розтягуванням її на крок, який відрізняється тим, що формування гвинтової спіралі здійснюють шляхом асиметричного обтискування гофрованої стрічки по її ширині за допомогою валків, які утворюють між собою клиноподібну щілину, причому деформуванню піддають лише зовнішню по відношенню до центру кривини частину гофрованої стрічки, яка не перевищує 95 % від її початкової ширини.
Текст

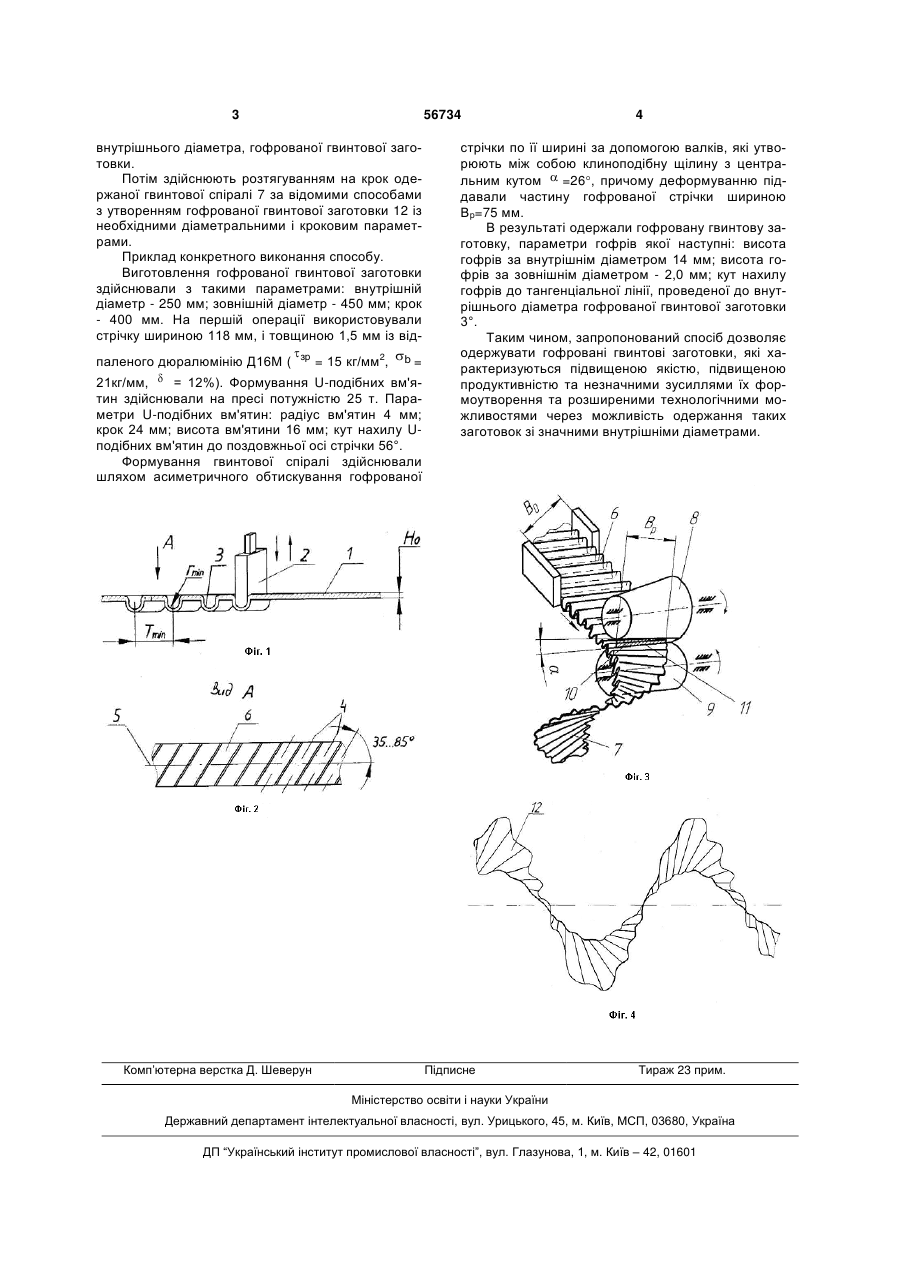

Спосіб виготовлення гофрованих гвинтових заготовок, при якому спочатку на стрічці наносять U-подібні вм'ятини під кутом до поздовжньої осі 3 56734 внутрішнього діаметра, гофрованої гвинтової заготовки. Потім здійснюють розтягуванням на крок одержаної гвинтової спіралі 7 за відомими способами з утворенням гофрованої гвинтової заготовки 12 із необхідними діаметральними і кроковим параметрами. Приклад конкретного виконання способу. Виготовлення гофрованої гвинтової заготовки здійснювали з такими параметрами: внутрішній діаметр - 250 мм; зовнішній діаметр - 450 мм; крок - 400 мм. На першій операції використовували стрічку шириною 118 мм, і товщиною 1,5 мм із від паленого дюралюмінію Д16М ( зр = 15 кг/мм2, b = 21кг/мм, = 12%). Формування U-подібних вм'ятин здійснювали на пресі потужністю 25 т. Параметри U-подібних вм'ятин: радіус вм'ятин 4 мм; крок 24 мм; висота вм'ятини 16 мм; кут нахилу Uподібних вм'ятин до поздовжньої осі стрічки 56°. Формування гвинтової спіралі здійснювали шляхом асиметричного обтискування гофрованої Комп’ютерна верстка Д. Шеверун 4 стрічки по її ширині за допомогою валків, які утворюють між собою клиноподібну щілину з центральним кутом =26, причому деформуванню піддавали частину гофрованої стрічки шириною Вр=75 мм. В результаті одержали гофровану гвинтову заготовку, параметри гофрів якої наступні: висота гофрів за внутрішнім діаметром 14 мм; висота гофрів за зовнішнім діаметром - 2,0 мм; кут нахилу гофрів до тангенціальної лінії, проведеної до внутрішнього діаметра гофрованої гвинтової заготовки 3°. Таким чином, запропонований спосіб дозволяє одержувати гофровані гвинтові заготовки, які характеризуються підвищеною якістю, підвищеною продуктивністю та незначними зусиллями їх формоутворення та розширеними технологічними можливостями через можливість одержання таких заготовок зі значними внутрішніми діаметрами. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing corrugated screw blanks
Автори англійськоюVasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych
Назва патенту російськоюСпособ изготовления гофрированных винтовых заготовок
Автори російськоюВасилькив Василий Васильевич, Радик Дмитрий Леонидович
МПК / Мітки
МПК: B21D 11/06
Мітки: гвинтових, заготовок, гофрованих, виготовлення, спосіб
