Кондуктор накладний

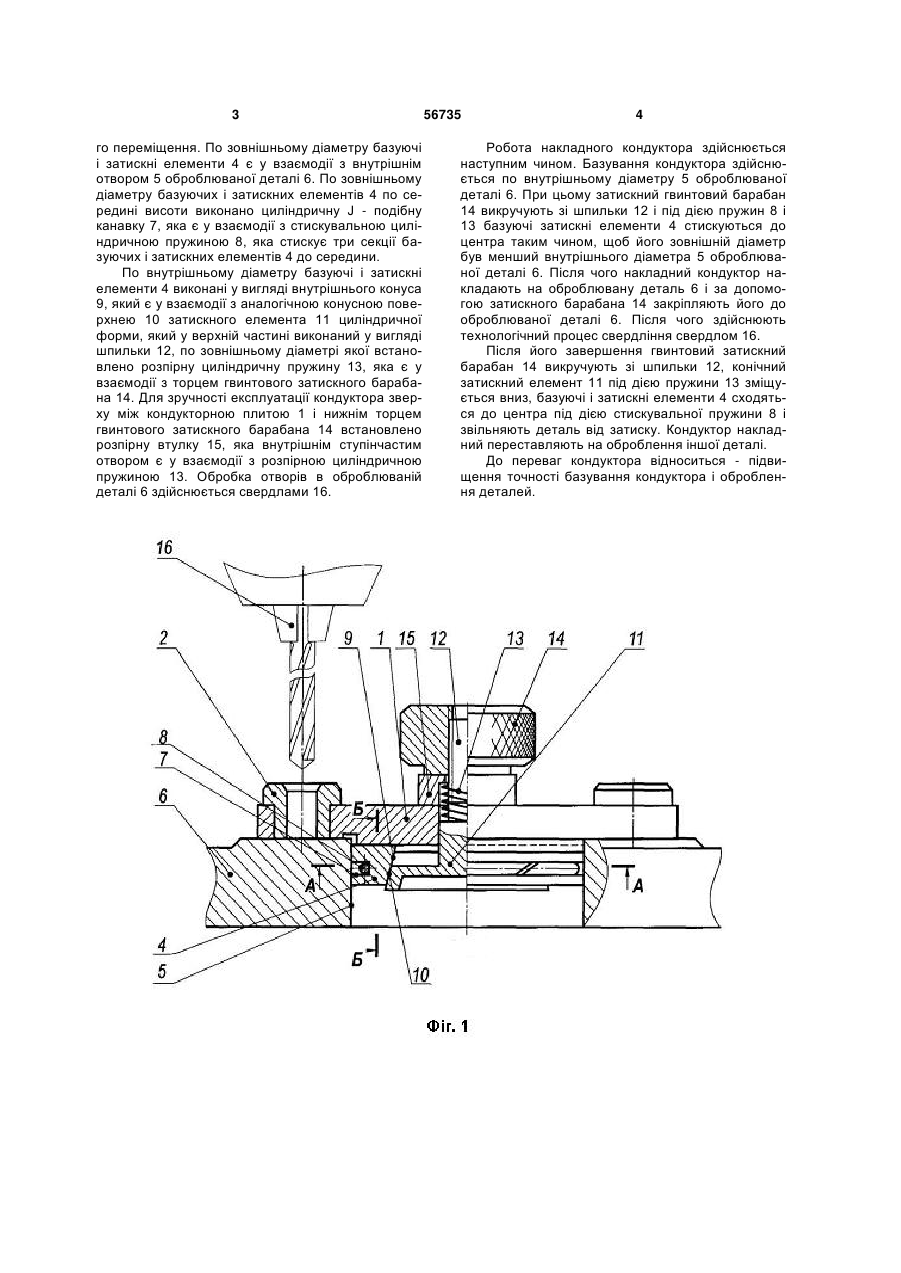

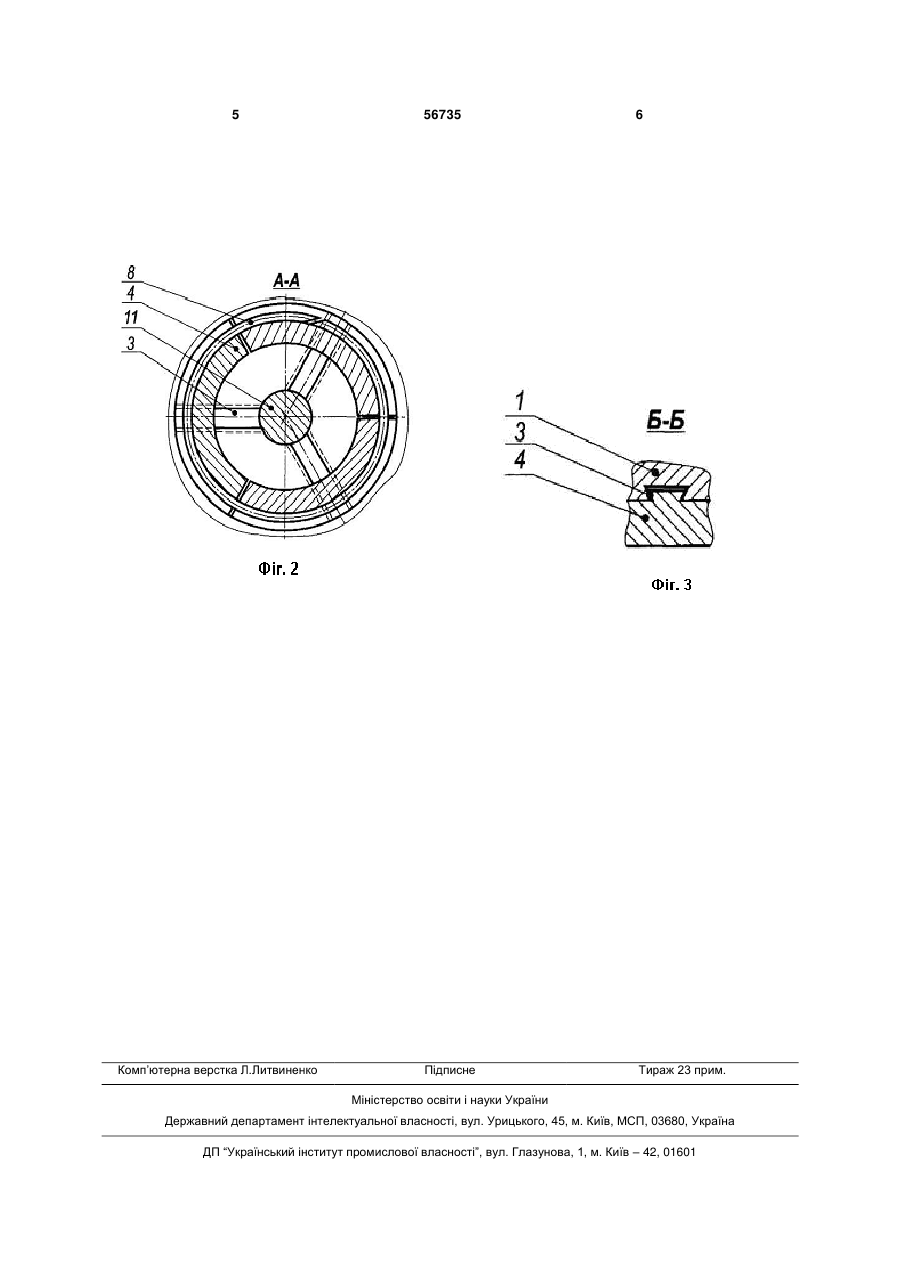

Кондуктор накладний, який виконано у вигляді кондукторної плити з кондукторними втулками, базуючих і затискних елементів, гвинтового затискного барабана, який відрізняється тим, що знизу кондукторної плити по її центру рівномірно по колу виконані радіальні пази типу ластівчина хвоста, наприклад три, які є у взаємодії з трьома розрізними секціями базуючих і затискних елементів циліндричної форми з можливістю радіального 3 го переміщення. По зовнішньому діаметру базуючі і затискні елементи 4 є у взаємодії з внутрішнім отвором 5 оброблюваної деталі 6. По зовнішньому діаметру базуючих і затискних елементів 4 по середині висоти виконано циліндричну J - подібну канавку 7, яка є у взаємодії з стискувальною циліндричною пружиною 8, яка стискує три секції базуючих і затискних елементів 4 до середини. По внутрішньому діаметру базуючі і затискні елементи 4 виконані у вигляді внутрішнього конуса 9, який є у взаємодії з аналогічною конусною поверхнею 10 затискного елемента 11 циліндричної форми, який у верхній частині виконаний у вигляді шпильки 12, по зовнішньому діаметрі якої встановлено розпірну циліндричну пружину 13, яка є у взаємодії з торцем гвинтового затискного барабана 14. Для зручності експлуатації кондуктора зверху між кондукторною плитою 1 і нижнім торцем гвинтового затискного барабана 14 встановлено розпірну втулку 15, яка внутрішнім ступінчастим отвором є у взаємодії з розпірною циліндричною пружиною 13. Обробка отворів в оброблюваній деталі 6 здійснюється свердлами 16. 56735 4 Робота накладного кондуктора здійснюється наступним чином. Базування кондуктора здійснюється по внутрішньому діаметру 5 оброблюваної деталі 6. При цьому затискний гвинтовий барабан 14 викручують зі шпильки 12 і під дією пружин 8 і 13 базуючі затискні елементи 4 стискуються до центра таким чином, щоб його зовнішній діаметр був менший внутрішнього діаметра 5 оброблюваної деталі 6. Після чого накладний кондуктор накладають на оброблювану деталь 6 і за допомогою затискного барабана 14 закріпляють його до оброблюваної деталі 6. Після чого здійснюють технологічний процес свердління свердлом 16. Після його завершення гвинтовий затискний барабан 14 викручують зі шпильки 12, конічний затискний елемент 11 під дією пружини 13 зміщується вниз, базуючі і затискні елементи 4 сходяться до центра під дією стискувальної пружини 8 і звільняють деталь від затиску. Кондуктор накладний переставляють на оброблення іншої деталі. До переваг кондуктора відноситься - підвищення точності базування кондуктора і оброблення деталей. 5 Комп’ютерна верстка Л.Литвиненко 56735 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
