Пристрій для прямого відновлення залізної руди
Формула / Реферат

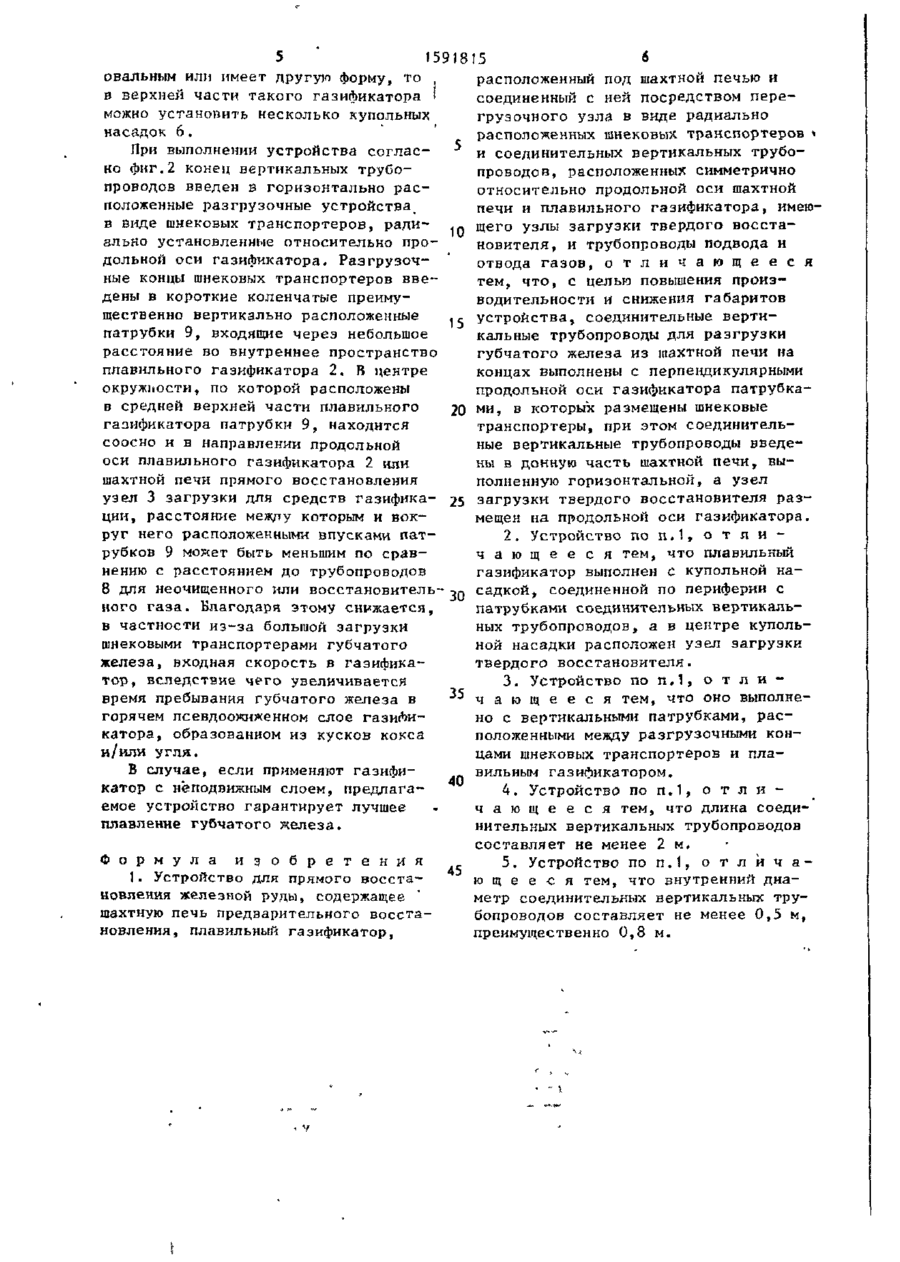

1 .Устройство для прямого восстановления железной руды, содержащее шахтную печь предварительного восстановления, плавильный газификатор, расположенный под шахтной печью и соединенный с ней посредством перегрузочного узла в виде радиально расположенных штрековых транспортеров и соединительных вертикальных трубопроводов, расположенных симметрично относительно продольной оси шахтной печи и плавильного газификатора, имеющего узлы загрузки твердого восстановителя, и трубопроводы подвода и отвода, отличающееся тем, что, с целью повышения производительности и снижения габаритов устройства, соединительные вертикальные трубопроводы для загрузки губчатого железа из шахтной печи на концах выполнены с перпендикулярными продольной оси газификатора патрубками, в которых размещены шнековые транспортеры, при этом соединительные вертикальные трубопроводы введены в донную часть шахтной печи, выполненную горизонтальной, а узел загрузки твердого восстановителя размещен на продольной оси газификатора.

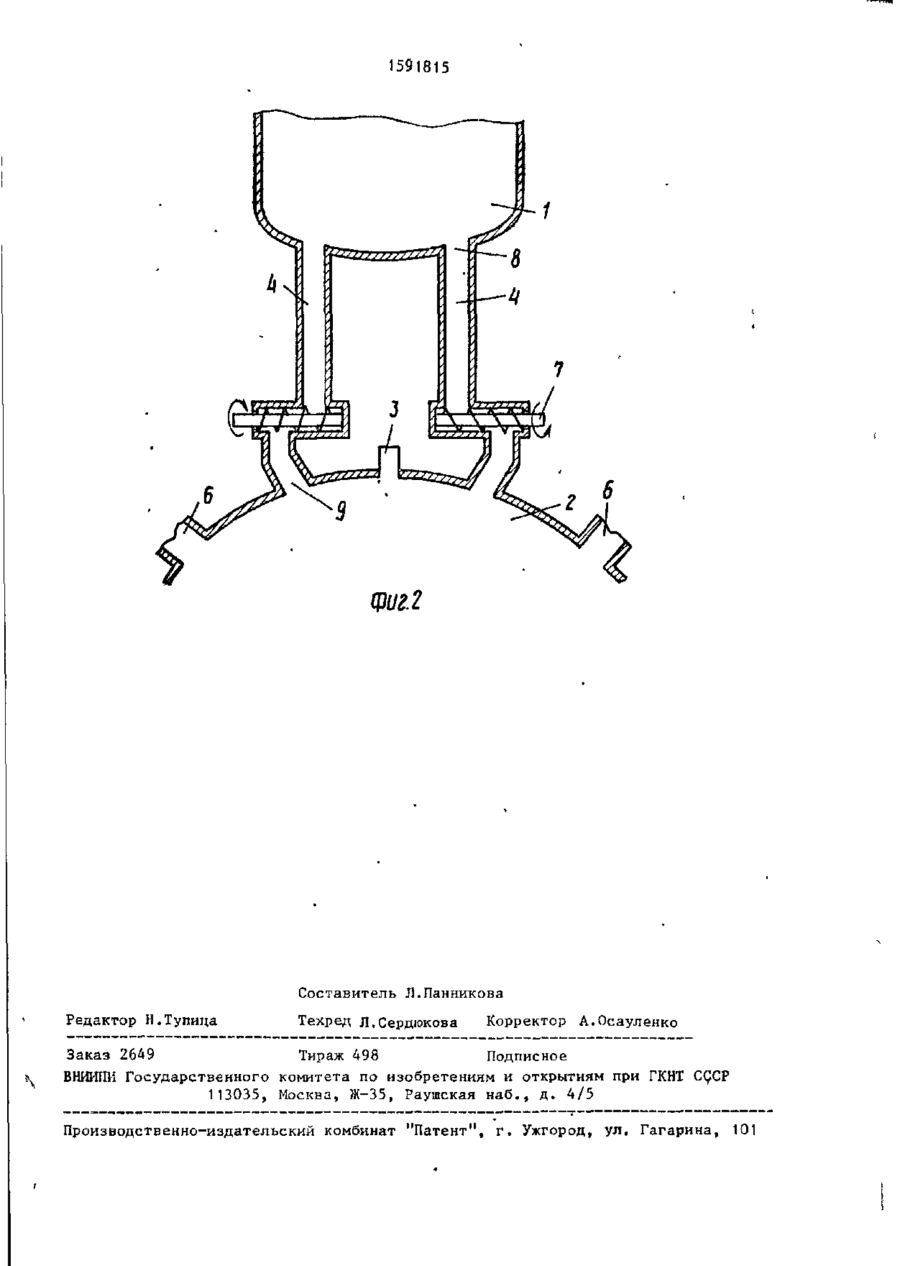

2.Устройство по п. 1, отличающееся тем, что плавильный газификатор выполнен с купольной насадкой, соединенной по периферии с патрубками соединительных вертикальных трубопроводов, а в центре купольной насадки расположен узел загрузки твердого восстановителя.
3.Устройство по п. 1, отличающееся тем, что оно выполнено с вертикальными патрубками, расположенными между разгрузочными концами шнеко-вых транспортеров и плавильным газификатором.
4.Устройство по п. 1, отличающееся тем, что длина соединительных вертикальных трубопроводов составляет не менее 2м.
5.Устройство по п. 1, отличающееся тем, что внутренний диаметр соединительных вертикальных трубопроводов составляет не менее 0,5 м, преимущественно 0,8 м.
Текст

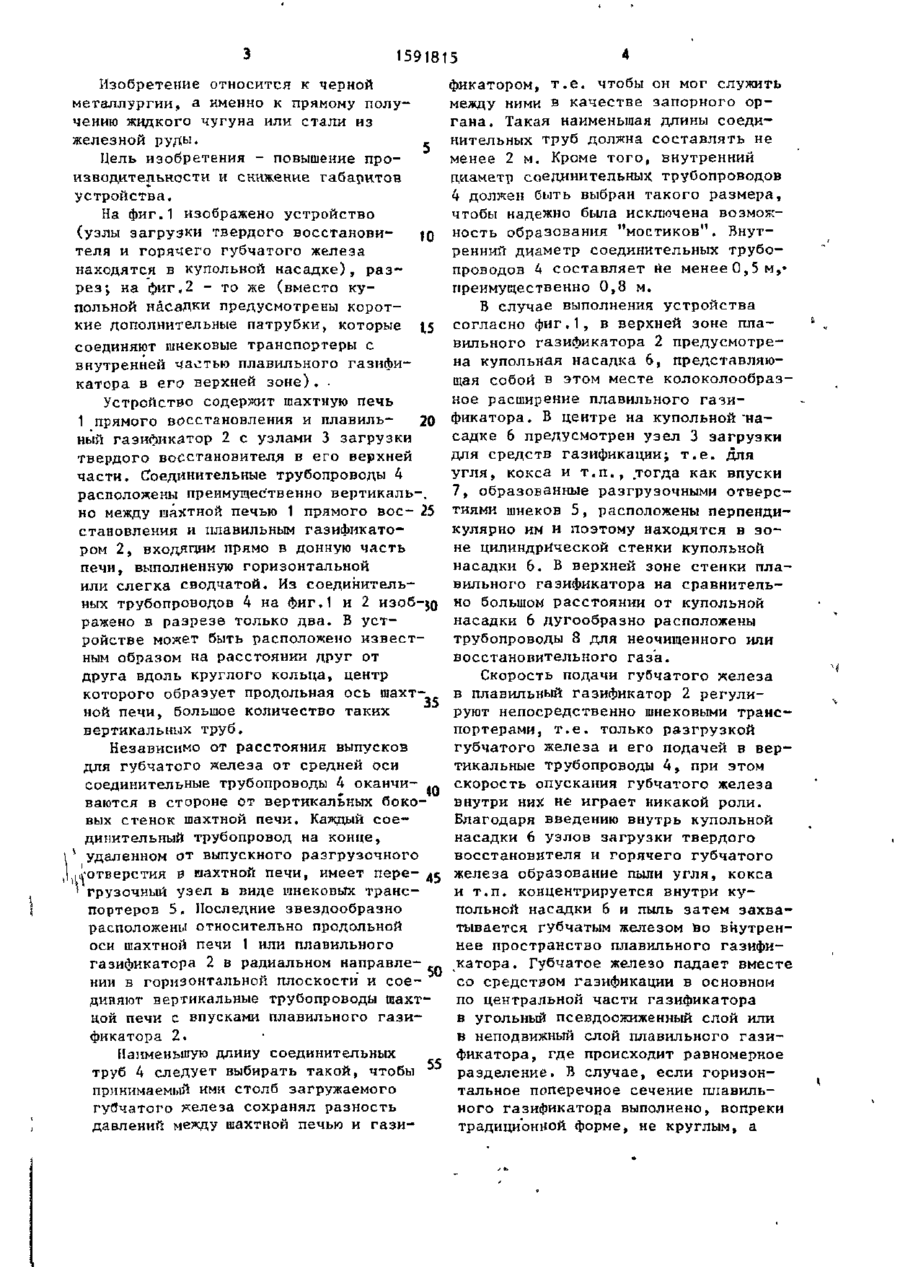

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСИИХ РЕСПУБЛИН (51)5 С 21 В 13/14, F 27 В 1/20 ГОСУДАРСТВЕННЫЙ НОМИТЄТ ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ ПРИ ҐННТ СССР Н ПАТЕНТУ (21) 4356191/27-02 ,.v ',-:-м v (22) 13.07.88 .. • . " .:.• [ . .•.; (31) Р 3 7 2 3 1 3 7 . 5 . . . V , * •,.; '.•• (32) 13.07.87 . • . ; >: : • : : (33) D E - ; • . " , .., • . . -.; (46) 07.09.90. Бюл. V? 33 (71) Фоест-Альпине Индустрианлагенбау ГмбХ (AT) (72) Богдан Вулетич (YU) (53) 669.183.421 (088.8) .. , . . (56) Патент СССР Р 1151220, * . : кл. С 21 В 13/00, 1985. (54) УСТРОЙСТВО ДЛЯ ПРЯМОГО ВОССТАНОВЛЕНИЯ ЖЕЛЕЗНОЙ РУДН ^ (57) Изобретение относится к области черной металлургии, а именно к прямому получению жидкого чугуна или стали из железной руды. Целью изобретения является повышение производительности и снижение габаритов устройства. Устройство содержит впускные и выпускные отверстия в нижней части шахтной печи, а в верхней части гази фикатора - расположенные симметрично продольной оси шахтной печи и/игіи газификатора соединительные трубопроводы 4 в виде вертикальных труб, на концах которых установлены радиально направленные к продольной оси разгрузочные устройства для губчатого железа, выполненные в виде шнековых транспортеров. При этом соединительные трубопроводы перпендикулярно введены в самую нижнюю, в основном горизонтально расположенную часть шахтной печи. Узел загрузки 3 средств газификации находится на продольной оси плавильного газификатора непосредственно около впускных отверстий для губчатого железа. Газификатор может быть выполнен с купольной насадкой, в пределах которой расположены впускные отверстия для губчатого железа и средств газификации. Длина соединительных трубопроводов составляет минимум 2 м, а внутренний диаметр минимум 0,5. преимущественно 0,8 м. 4 з.п. • ф-лы, 2 ил. '•£>.. * '•'"•" ;
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F27B 1/20, C21B 13/14
Мітки: прямого, залізної, відновлення, руди, пристрій
