Пілочка верхнього одягу

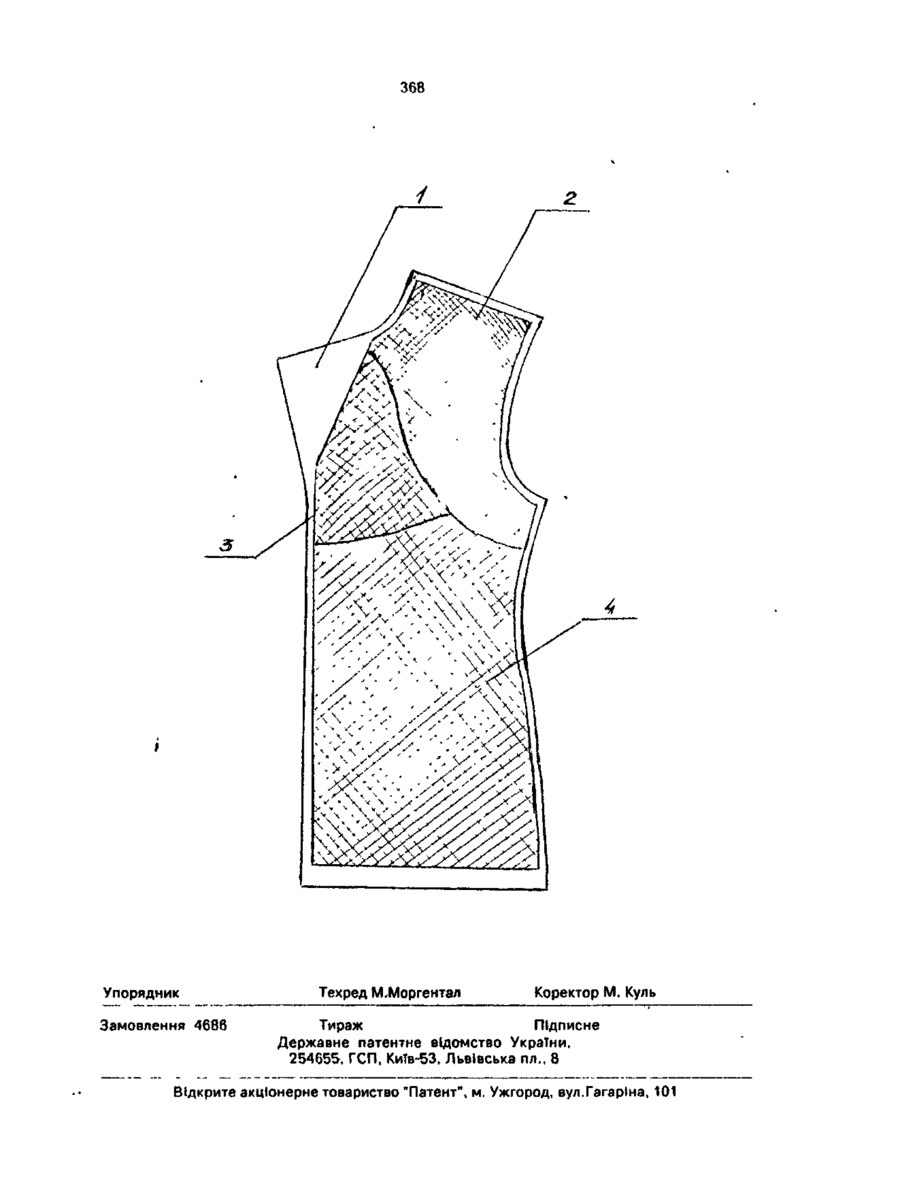

1. Пілочка верхнього одягу, що містить деталь з тканини верху виробу і прокладний матеріал у вигляді полімерної сітки, термоз'єднані між собою на формоутворюючій поверхні, яка в і д р і з н я є т ь с я тим, що полімерна сітка має комірки змінних розмірів згідно зонам жорсткості відповідно ділянкам плечей, грудей та решти пілочки 2. Пілочка за п. 1, яка в і д р і з н я є т ь с я тим, що комірки мають наступні розміри, мм: На ділянці плечей 4.0 х 4 0 . . 5 0 х 5.0 На ділянці грудей 5.0 х 5.0 .. 6.0 х 6 0 На решті пілочки 7 0 х 7.0 ... 15.0 х 15 0 С > Корисна модель належить до галузі швейної промисловості І може бути використана при виготовленні верхнього одягу. Відома пілочка чоловічого піджака [Авт. св. N? 1651829, кл. А 41 D 1/02, 1991], яка містить деталь з тканини верху виробу, з'єднану шляхом термодублювання з прокладочним матеріалом у вигляді текстильної основи І нанесеного на неї термопластичного матеріалу у вигляді різної кількості клейових точок на одиницю площі згідно зонам ж о р с т к о с т і . Кількість клейових точок на одиницю площі текстильної основи розраховується згідно з формулою n-(B-Bo)/((Bi-Bo) -So), де В - жорсткість одиниці площі пакета деталі по зонам; Во - жорсткість одиниці площі тканини верху; В і - жорсткість одиниці площі пакета деталей із тканини верху, текстильної основи І клейової точки; So - площа клейової точки. Застосування у відомій пілочці розрахункової КІЛЬКОСТІ клейових точок термопластичного матеріалу згідно зонам жорсткості задовільняє експлуатаційним вимогам, однак нанесення термопластичного матеріалу у процесі виготовлення пілочки істотно збільшує трудоємкість виготовлення пілочки І погіршує умови праці. Відома також пілочка верхнього одягу [Веселое В.В., Колотилова Г.В. Хімізація технологічних процесів швейного виробництва. - С. 76. 77. 90], яка містить деталь з тканини верху виробу І прокладочний матеріал у вигляді полімерної сітки, термоз'єднані між собою на формоутворюючІЙ поверхні. Полімер сітки, переведений у в'язкотекучий стан, з'єднується з шорсткою поверхнею тканини, що знаходиться у деформованому стані. со о 00 368 При охолодженні нанесена сітка закріплює деформовану структуру тканини, створюючи стійкий до багаторазового впливу каркас. У відомій ПІЛОЧЦІ передбачається використання полімерної сітки з однаковим розміром 5 комірок по»всій поверхні, що забезпечує однакову жорсткість продубльованої пілочки по всій поверхні. Однак в процесі експлуатації різні ділянки пілочки зазнають різних навантажень, тому при однаковій жорсткості 10 пілочки по всій поверхні не забезпечується рівна формостійкість виробу. В основу корисної моделі покладена задача розроблення такої пілочки пальта, у якій шляхом застосування нових параметрів 15 елемента досягалось би у р і в н ю в а н н я формостійкості ділянок пілочки ВІДПОВІДНО до експлуатаційних навантажень. Поставлена задача вирішується тим, що у пілочці верхнього одягу, яка містить 20 деталь з т к а н и н и верху в и р о б у І прокладочний матеріал у вигляді полімерної сітки, термоз'єднані між собою на формоутворюючій поверхні, згідно з корисною моделлю, полімерна сітка має змінний розмір 25 комірок згідно зонам жорсткості відповідно ділянкам плечей, грудей та решти пілочки. Доцільно, щоб розміри комірок становили, мм: ЗО На ділянці плечей 4.0 х 4.0 ... 5.0 х 5.0 На ДІЛЯНЦІ грудей 5.0 х 5.0 ... 6.0 х 6.0 На решті пілочки 7.0 х 7.0 ... 15.0 х 15.0 Застосування у ПІЛОЧЦІ полімерної . сітки, поділеної згідно зонам жорсткості на 35 ділянки з різним розміром комірок дозволяє забезпечити рівну формостійкість ділянок виробу при експлуатації, конкретні розміри комірок вибрані з урахуванням розміреасортименту полімерних сіток, що випуска- 40 ються. Застосування полімерної сітки з розміром комірок менше 4 мм недоцільно, веде до перевитрати полімерного матеріалу. Застосування сітки з розміром к о м і р о к більше 15.0 х 15.0 мм може 45 привести до погіршення зовнішнього вигляду пілочки за рахунок виникнення пожмаканих місць через нерівномірну місцеву жорсткість. На кресленні представлена пілочка 50 верхнього одягу. Пілочка містить деталь з тканини верху 1 І п р о к л а д о ч н и й матеріал у вигляді полімерної сітки, який має ділянку плечей 2, ділянку грудей 3, решта - 4. 55 Пілочку верхнього одягу виготовляють таким чином. Д е т а л ь з т к а н и м и верху виробу розташовують на формоутворюючій поверхні аивороткьою стороною наверх. Покривають деталь полімерною сіткою, яка складається з ділянок зі змінним розміром комірок в залежності від зон жорсткості, зверху накривають антиадгезійною прокладкою і здійснюють термопресування. Під час термопресування деталь з тканини верху деформується згідно з формоутворюючою поверхнею, а матеріал полімерної сітки переходить у в'язкотекучий стан І з'єднується з тканиною верху, закріплюючи при охолодженні її деформовану структуру. Приклад 1. Деталь з пальтової тканини (арт. 36244) розташували на нижній подушці преса виворітною стороною наверх. Покрили її сіткою з поліетилену товщиною 1 мм високого тиску марки 15803-020 (ГОСТ 16377-77), на якій попередньо були утворені ділянки грудей, плечей та решти пілочки зі змінним розміром комірок в залежності від зон жорсткості. На полімерну сітку наклали антиадгезійну прокладку. Пресування здійснювали при Т=160°С, J=20 с, питомому тиску між подушками преса 0,015 мН • м. Час вакуумного відсосу 5 с. Після охолодження пілочку знімали з подушки преса. Отриманий пакет пілочки досліджували на жорсткість на приладі ПЖУ-12М. Збереження форми виробу оцінювали після дослідної носки протягом двох місяців згідно з ГОСТ 16 504-81. П р и к л а д 2. Виготовляли пілочку* аналогічно прикладу 1, але використовуючи деталь з костюмної тканини (арт. 23861) І поліетиленову сітку товщиною 0,5 мм. Результати випробувань ділянок з різними розмірами комірок представлені у таблиці, де №№ 1-5 - досліди по прикладу 1, № 6 - досліди по прикладу 2, № 7 прототип (тканина арт. 36244, сітка товщиною 1 мм). Як видно з таблиці, в дослідах №№ 2, З, 4, 6, де комірки мають розміри в заявлених межах, стабільність форми збереглася. В досліді ( f 1, де ділянка грудей має розміри Se комірок менше заявлених розмірів, форма порушена, спостерігається стирчання на цій ділянці, викликане її надмірною жорсткістю. В досліді N 5, де ділянка грудей має розміри 2 комірок більше заявлених, спостерігаються заломи, викликані її недостатньою жорсткістю. В досліді № 7, де ділянки плечей та грудей мають розміри комірок більше заявлених, спостерігаються заломи та складки на цих ділянках через їх недостатню жорсткість. Таким чином, застосування запропонованої корисної моделі дозволяє одночасно надати необхідний рівень жорсткості ділянкам пілочки верхнього одягу, завдяки 368 чому скорочується технологічний процес виготовлення пілочки за рахунок зменшення кількості бортових прокладок, надається бажана формостійкість зон пілочки. Комбінування розмірних характеристик комірок та товщини використовуваного полімерного матеріалу до досл. Розмір комір. Жорсткість ДІЛ.ПЛ., N2 сН ДІЛ.ПЛ., MM Розмір комір. діл.гр., зволяє варіювати жорсткістю в залежності від виду та призначення матеріалу, що дублюється. Тобто полімерна сітка з конкретним розміром комірок застосовується для конкретного матеріалу та виду одягу з нього. Розмір комір. решти, Жорсткість діл.гр., сН MM MM Жорсткість Оцінка форми вирешти, сН робу після досл. нос ки 1 2 3 4 5 6 7 4 4 4 5 6 5 10 9,5 9,5 9,5 9,0 8,5 8,0 6,5 4 5 6 6 7 6 10 9,5 9,0 8,5 8,5 8,0 7,5 6,5 6 7 10 . 8,5 8,0 4 6,5 + 15 4,5 4,5 4,5 ч 15 10 10 6,5 І І І 368 , Упорядник Замовлення 4686 > ' < • v ^ Техред М,Моргентал Коректор М. Куль Тираж Підписне Державне патентне відомство України, 25465S, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
