Пристрій для подачі дроту

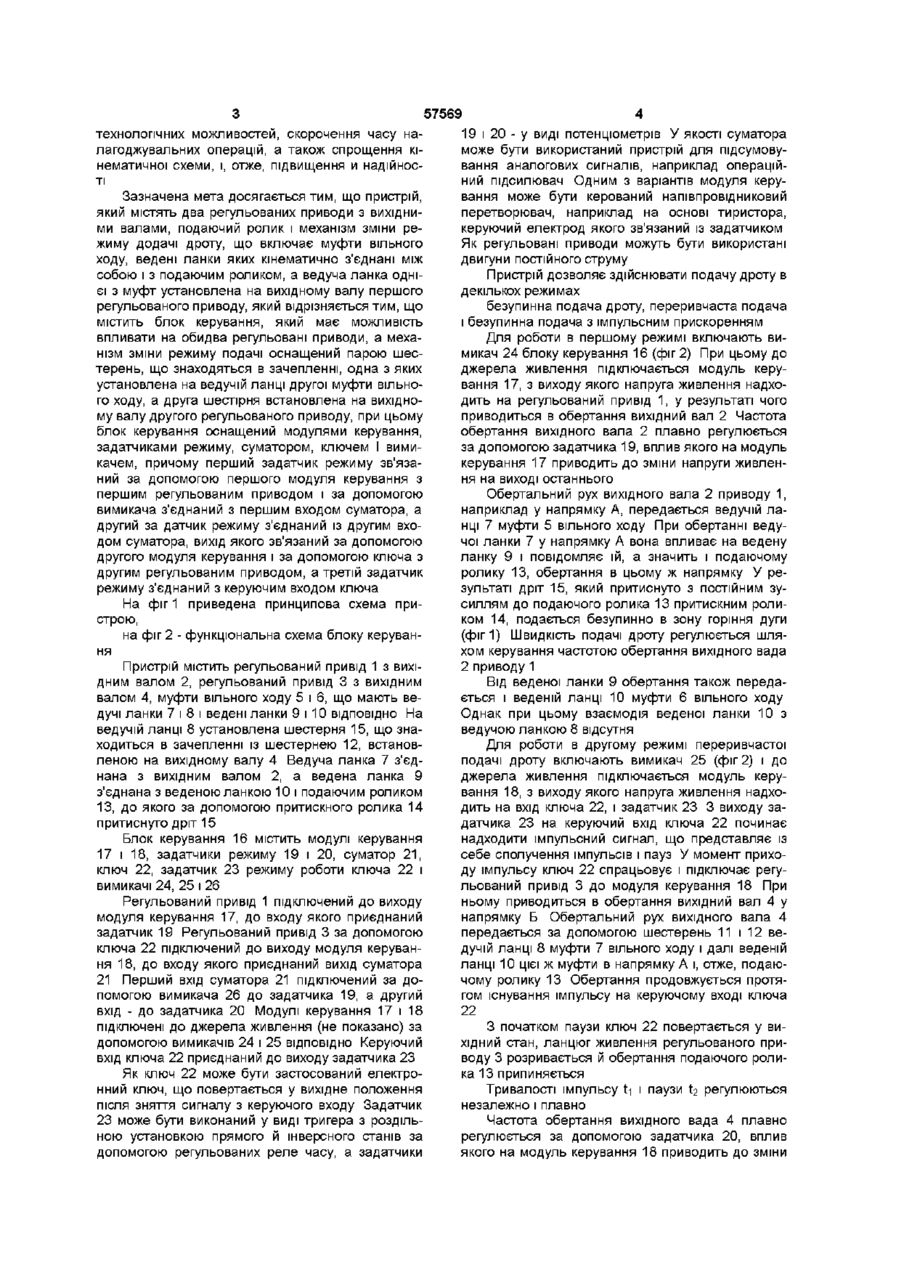

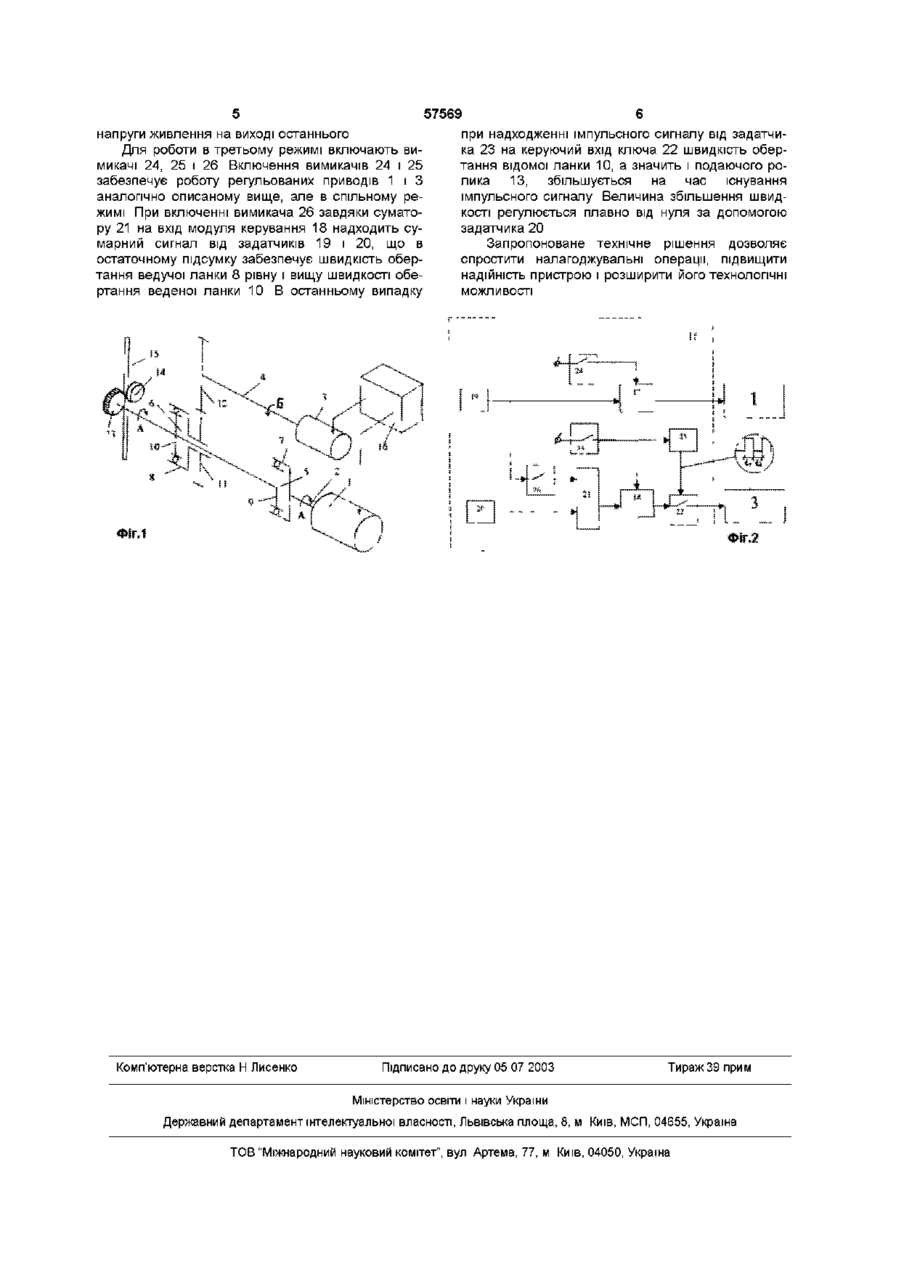

Пристрій для подачі дроту, що містить два регульованих приводи з вихідними валами, подавальний ролик і механізм зміни режиму подачі дроту, який включає муфти вільного ходу, ведені ланки яких кінематично з'єднані між собою і з подавальним роликом, а ведуча ланка однієї з муфт установлена на вихідному валу першого регульованого приводу, який відрізняється тим, що містить блок керування, що має можливість впливати на обидва регульовані приводи, а механізм зміни режиму подачі оснащений парою шестерень, що знаходяться у зачепленні, одна з яких установлена на ведучій ланці другої муфти вільного ходу, а друга шестірня встановлена на вихідному валу другого регульованого приводу, при цьому блок керування оснащений модулями керування, задатчиками режиму, суматором, ключем і вимикачем, причому перший задатчик режиму зв'язаний за допомогою першого модуля керування з першим регульованим приводом і за допомогою вимикача з'єднаний з першим входом суматора, а другий задатчик режиму з'єднаний з другим входом суматора, вихід якого зв'язаний за допомогою другого модуля керування і за допомогою ключа з другим регульованим приводом, а третій задатчик режиму з'єднаний з керуючим входом ключа Винахід відноситься до області зварювання, зокрема до устаткування для механізованого зварювання і наплавлення Відомий пристрій для імпульсної подачі електродного дроту (Ас 941062, кл В23К9/12), основним недоліком якого є відсутність можливості безупинної подачі дроту Відомо також пристрій для подачі дроту (А с СРСР №16344416, кл В23К9/12.1989), прийняте як прототип Відомий пристрій містить подаючий і притискний ролики, регульований привід що забезпечує безупинну подачу дроту, додатковий регульований привід, механізм перетворення руху, призначений для перетворення безупинного обертання додаткового регульованого приводу в переривчасте обертання подаючого ролика, який включає кривошипно-шатунний механізм і коромисло, і механізм зміни режиму подачі дроту, що містить муфти вільного ходу, ведені ланки яких кінематично з'єднані між собою і з подаючим роликом, ведуча ланка однієї з муфт установлена на вихідному валу регульованого приводу, а ведуча ланка дру гої муфти з'єднана з коромислом механізму перетворення руху Недоліком відомого пристрою є властива кривошипно-шатунному механізму зміна швидкості переміщення шатуна, а значить і швидкості подачі дроту, здійснюваної від додаткового регульованого приводу Крім того, імпульсне прискорення від додаткового приводу в режимі безупинної подачі дроту можливе тільки за умови, що швидкість повороту ведучої ланки другої муфти вільного ходу, яка приводиться в рух від додаткового приводу, більша, ніж швидкість повороту веденої ланки, яка приводиться в рух від регульованого приводу Отже, при ЗМІНІ швидкості безупинної подачі необхідно окремо коректувати і швидкість обертання додаткового приводу Час імпульсу і час паузи у відомому пристрої постійно рівні один одному, не можуть регулюватися роздільно і зв'язані зі швидкістю імпульсної подачі дроту, тому що визначаються швидкістю обертання додаткового приводу Метою пропонованого винаходу є розширення (О ю ю 57569 19 і 20 - у виді потенціометрів У якості суматора технологічних можливостей, скорочення часу наможе бути використаний пристрій для підсумовулагоджувальних операцій, а також спрощення ківання аналогових сигналів, наприклад операційнематичної схеми, і, отже, підвищення и надійносний підсилювач Одним з варіантів модуля керуті вання може бути керований напівпровідниковий Зазначена мета досягається тим, що пристрій, перетворювач, наприклад на основі тиристора, який містять два регульованих приводи з вихідникеруючий електрод якого зв'язаний із задатчиком ми валами, подаючий ролик і механізм зміни реЯк регульовані приводи можуть бути використані жиму додачі дроту, що включає муфти вільного двигуни постійного струму ходу, ведені ланки яких кінематично з'єднані між собою і з подаючим роликом, а ведуча ланка одніПристрій дозволяє здійснювати подачу дроту в єї з муфт установлена на вихідному валу першого декількох режимах регульованого приводу, який відрізняється тим, що безупинна подача дроту, переривчаста подача містить блок керування, який має можливість і безупинна подача з імпульсним прискоренням впливати на обидва регульовані приводи, а мехаДля роботи в першому режимі включають винізм зміни режиму подачі оснащений парою шесмикач 24 блоку керування 16 (фіг 2) При цьому до терень, що знаходяться в зачепленні, одна з яких джерела живлення підключається модуль керуустановлена на ведучій ланці другої муфти вільновання 17, з виходу якого напруга живлення надхого ходу, а друга шестірня встановлена на вихіднодить на регульований привід 1, у результаті чого му валу другого регульованого приводу, при цьому приводиться в обертання вихідний вал 2 Частота блок керування оснащений модулями керування, обертання вихідного вала 2 плавно регулюється задатчиками режиму, суматором, ключем І вимиза допомогою задатчика 19, вплив якого на модуль качем, причому перший задатчик режиму зв'язакерування 17 приводить до зміни напруги живленний за допомогою першого модуля керування з ня на виході останнього першим регульованим приводом і за допомогою Обертальний рух вихідного вала 2 приводу 1, вимикача з'єднаний з першим входом суматора, а наприклад у напрямку А, передається ведучій ладругий за датчик режиму з'єднаний із другим вхонці 7 муфти 5 вільного ходу При обертанні ведудом суматора, вихід якого зв'язаний за допомогою чої ланки 7 у напрямку А вона впливає на ведену другого модуля керування і за допомогою ключа з ланку 9 і повідомляє їй, а значить і подаючому другим регульованим приводом, а третій задатчик ролику 13, обертання в цьому ж напрямку У рережиму з'єднаний з керуючим входом ключа зультаті дріт 15, який притиснуто з постійним зусиллям до подаючого ролика 13 притискним ролиНа фіг 1 приведена принципова схема приком 14, подається безупинно в зону горіння дуги строю, (фиг 1) Швидкість подачі дроту регулюється шляна фіг 2 - функціональна схема блоку керуванхом керування частотою обертання вихідного вада ня 2 приводу 1 Пристрій містить регульований привід 1 з вихідним валом 2, регульований привід 3 з вихідним Від веденої ланки 9 обертання також передавалом 4, муфти вільного ходу 5 і 6, що мають веється і веденій ланці 10 муфти 6 вільного ходу дучі ланки 7 і 8 і ведені ланки 9 і 10 ВІДПОВІДНО На Однак при цьому взаємодія веденої ланки 10 з ведучій ланці 8 установлена шестерня 15, що знаведучою ланкою 8 відсутня ходиться в зачепленні із шестернею 12, встановДля роботи в другому режимі переривчастої леною на вихідному валу 4 Ведуча ланка 7 з'єдподачі дроту включають вимикач 25 (фіг 2) і до нана з вихідним валом 2, а ведена ланка 9 джерела живлення підключається модуль керуз'єднана з веденою ланкою 10 і подаючим роликом вання 18, з виходу якого напруга живлення надхо13, до якого за допомогою притискного ролика 14 дить на вхід ключа 22, і задатчик 23 3 виходу запритиснуто дріт 15 датчика 23 на керуючий вхід ключа 22 починає надходити імпульсний сигнал, що представляє із Блок керування 16 містить модулі керування себе сполучення імпульсів і пауз У момент прихо17 і 18, задатчики режиму 19 і 20, суматор 21, ду імпульсу ключ 22 спрацьовує і підключає регуключ 22, задатчик 23 режиму роботи ключа 22 і льований привід 3 до модуля керування 18 При вимикачі 24, 25 і 26 ньому приводиться в обертання вихідний вал 4 у Регульований привід 1 підключений до виходу напрямку Б Обертальний рух вихідного вала 4 модуля керування 17, до входу якого приєднаний передається за допомогою шестерень 11 і 12 везадатчик 19 Регульований привід 3 за допомогою дучій ланці 8 муфти 7 вільного ходу і далі веденій ключа 22 підключений до виходу модуля керуванланці 10 цієї ж муфти в напрямку А і, отже, подаюня 18, до входу якого приєднаний вихід суматора чому ролику 13 Обертання продовжується протя21 Перший вхід суматора 21 підключений за догом існування імпульсу на керуючому вході ключа помогою вимикача 26 до задатчика 19, а другий 22 вхід - до задатчика 20 Модулі керування 17 і 18 підключені до джерела живлення (не показано) за З початком паузи ключ 22 повертається у видопомогою вимикачів 24 і 25 ВІДПОВІДНО Керуючий хідний стан, ланцюг живлення регульованого привхід ключа 22 приєднаний до виходу задатчика 23 воду 3 розривається й обертання подаючого ролика 13 припиняється Як ключ 22 може бути застосований електронний ключ, що повертається у вихідне положення Тривалості імпульсу ti і паузи Ь регулюються після зняття сигналу з керуючого входу Задатчик незалежно і плавно 23 може бути виконаний у виді тригера з роздільЧастота обертання вихідного вада 4 плавно ною установкою прямого й інверсного станів за регулюється за допомогою задатчика 20, вплив допомогою регульованих реле часу, а задатчики якого на модуль керування 18 приводить до зміни 57569 напруги живлення на виході останнього при надходженні імпульсного сигналу від задатчиДля роботи в третьому режимі включають вика 23 на керуючий вхід ключа 22 швидкість обермикачі 24, 25 і 26 Включення вимикачів 24 і 25 тання відомої ланки 10, а значить і подаючого розабезпечує роботу регульованих приводів 1 і З лика 13, збільшується на час існування аналогічно описаному вище, але в спільному реімпульсного сигналу Величина збільшення швиджимі При включенні вимикача 26 завдяки суматокості регулюється плавно від нуля за допомогою ру 21 на вхід модуля керування 18 надходить сузадатчика 20 марний сигнал від задатчиків 19 і 20, що в Запропоноване технічне рішення дозволяє остаточному підсумку забезпечує швидкість оберспростити налагоджувальні операції, підвищити тання ведучої ланки 8 рівну і вищу швидкості обенадійність пристрою і розширити його технологічні ртання веденої ланки 10 В останньому випадку МОЖЛИВОСТІ Комп'ютерна верстка Н Лисенко Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
