Автобалансуючий пристрій
Номер патенту: 58675
Опубліковано: 15.08.2003
Автори: Майоров Володимир Сергійович, Філімоніхін Геннадій Борисович
Формула / Реферат
Автобалансуючий пристрій, що працює на закритичній швидкості обертання, містить корегуючі вантажі, насаджені на осі, перпендикулярні валу, який відрізняється тим, що осі корегуючих вантажів виконуються з різзю на кінці і встановлюються у втулки з ексцентриситетним отвором.
Текст

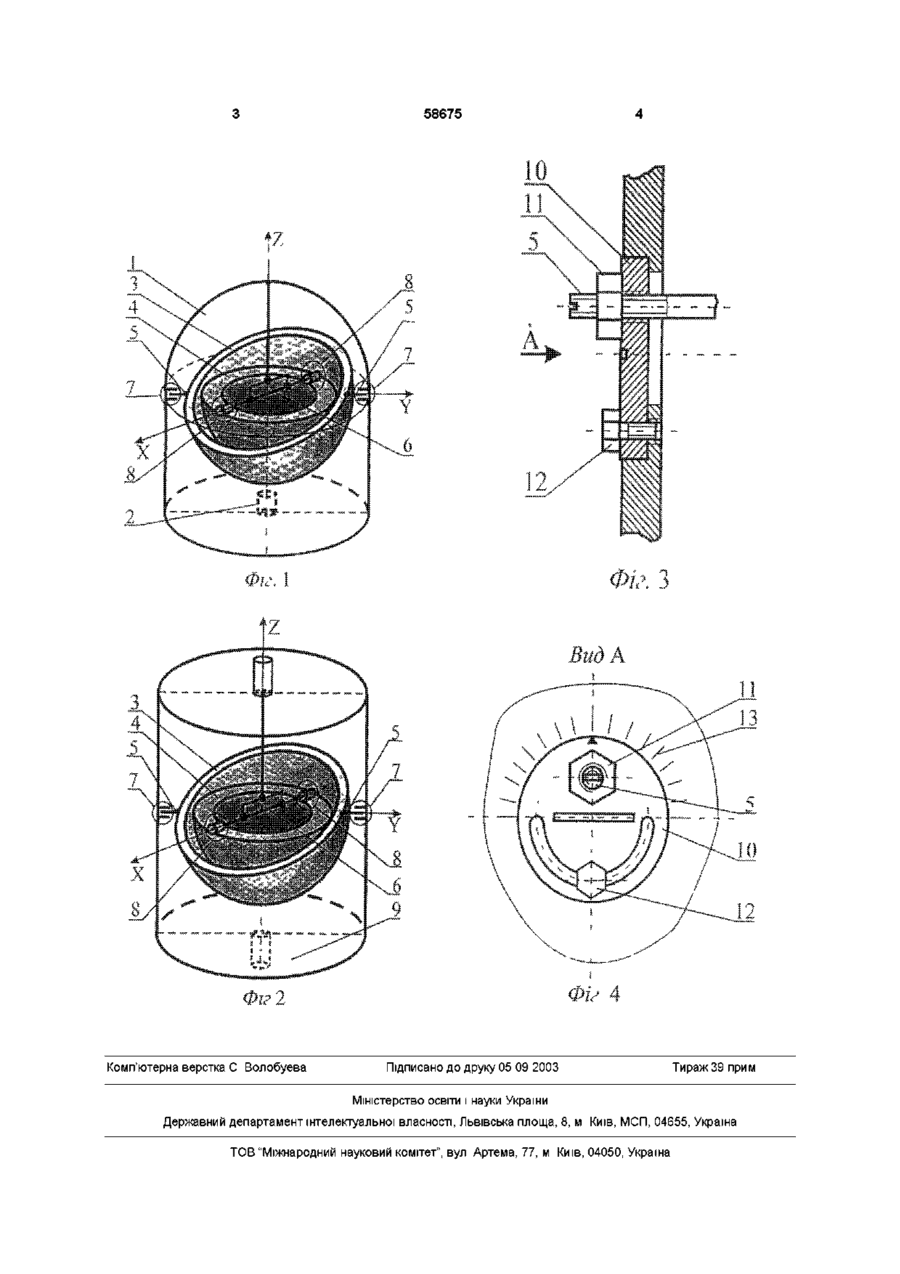

Автобалансуючий пристрій, що працює на за критичній швидкості обертання, містить корегуючі вантажі, насаджені на осі, перпендикулярні валу, який відрізняється тим, що осі корегуючих вантажів виконуються з різьбою на КІНЦІ І встановлюються у втулки з ексцентриситичним отвором з різьбою на КІНЦІ, і встановлені у втулки з ексцентриситичним отвором 7,8 Приклад 2 По прикладу 1, відрізняється тим, що автобалансуючий пристрій виконаний безпосередньо у полому роторі 9 (фіг 2), і містить корегуючи вантажі 3, 4 насаджені на осі 5, 6 перпендикулярні валу Осі 5, 6 виконані з різьбою на КІНЦІ, І встановлені у втулки з ексцентриситичним отвором 7, 8 Для обох прикладів конструкція втулок 7, 8 показана на фіг 3, 4, і суміщення точок підвісу корегуючи вантажів з поздовжньою віссю ротора проводяться аналогічно Розглянемо, наприклад, суміщення точки підвісу корегуючого вантажу 3 з поздовжньою віссю Z ротора Регулювання проводиться наступним чином відпустивши гайку 11, обертаючи різьбовий кінець осі 5, проводять суміщення точки підвісу корегуючого вантажу 3 з поздовжньою віссю ротора Z, у напрямку осі Y, після суміщення загвинчують гайку 11 Потім відпустивши болт 12, обертанням втулки 10, проводять суміщення точки підвісу корегуючого вантажу 3 з поздовжньою віссю ротора Z, у напрямку осі X, після чого фіксують положення втулки 10 загвинчуванням болта 12 Після ЦЬОГО втулку 10 на другому КІНЦІ осі 5 повертають на такий же кут, користуючись засічками 13 Якщо вісь 5 корегуючого вантажу 3 нерухома відносно корпусу автобалансуючого пристрою то втулки 10 встановлюються в корпус, а якщо вісь 5 рухома, то втулки 10 встановлені в корегуючий вантаж 4 В обох випадках суміщення точок підвісу корегуючих вантажів з поздовжньою віссю ротора проводиться аналогічно ю (О 00 ю 58675 Комп'ютерна верстка С Волобуева Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for automatic balancing
Автори англійськоюFilimonikhin Hennadiy Borysovych
Назва патенту російськоюУстройство для автоматической балансировки
Автори російськоюФилимонихин Геннадий Борисович
МПК / Мітки
МПК: G01M 1/38
Мітки: автобалансуючий, пристрій
