Стрічковий конвеєр

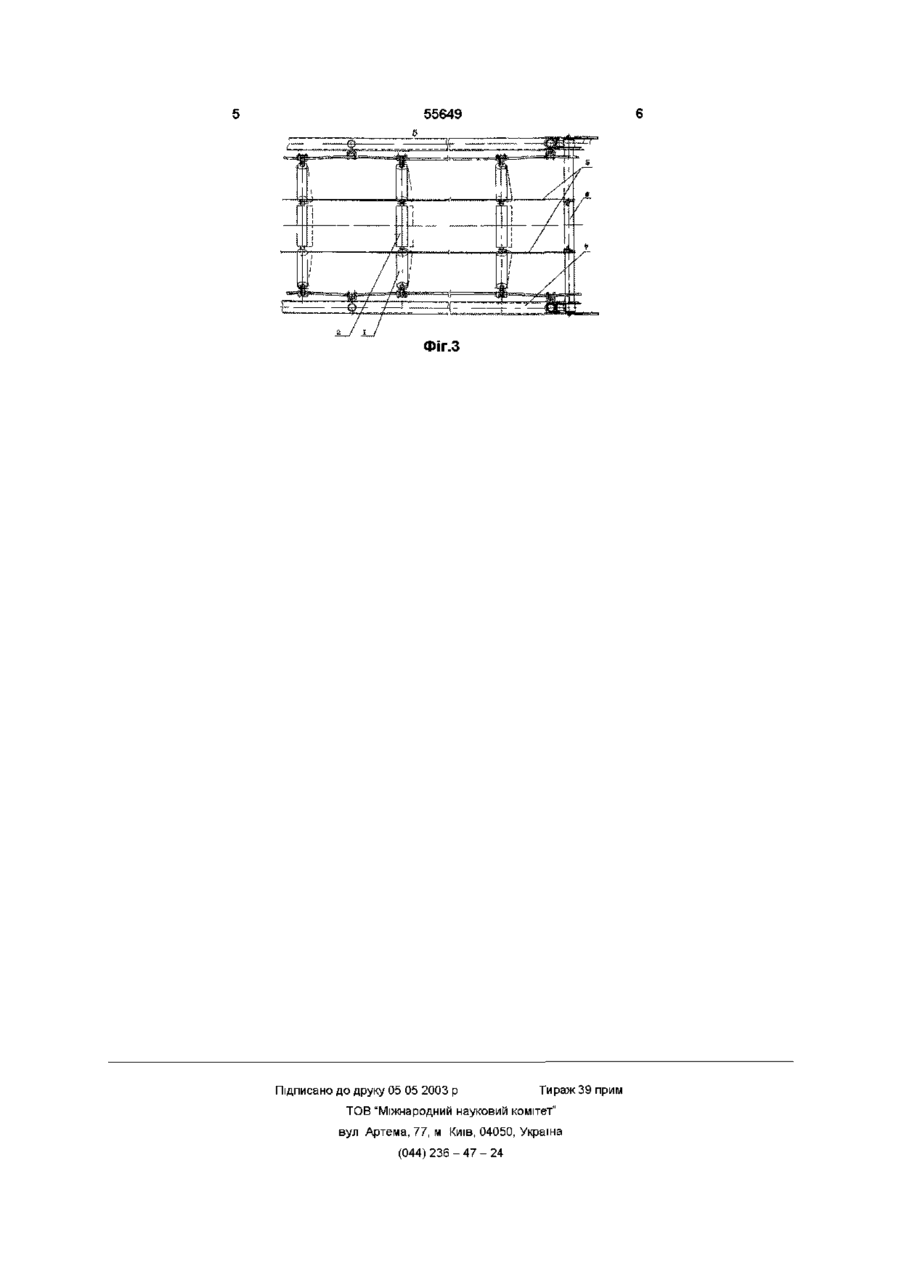

1 Стрічковий конвеєр з шарнірними роликоопорами, який відрізняється тим, що роликоопори вантажної, а при необхідності і порожньої, гілки в елементах з'єднання бокових та центрального роликів з'єднані з управляючими канатами, які при натягуванні одночасно відхиляють бокові ролики в сторону, протилежну напряму руху стрічки, і створюють локальні двосторонні центруючі (автоцентруючі) ефекти на всій протяжності конвеєра або на кількох ключових ділянках 2 Стрічковий конвеєр за п 1, який відрізняється тим, що для відхилення роликоопор управляючими канатами використовується механізм натягання (ручний або механічний з безпосереднім чи дистанційним управлінням) Винахід відноситься до промислового транспорту, а саме, до стрічкових конвеєрів ВІДОМІ стрічкові конвеєри з канатним ставом та шарнірними роликоопорами, які встановлені на гірничих машинах (пересувних конвеєрах, розвантажувальних стрілах багатоковшових екскаваторів, стрілах перевантажувачів, відвалоутворювачів, тощо ) Однак при пересуванні машин, роботі на майданчиках з нахилом або при повороті стріл спостерігаються сходи стрічки, які приводять до просипання транспортує мого матеріалу, забруднення неробочого боку стрічки, роликів, пошкодженню торців стрічки Засипання підконвеєрного простору призводить до збільшення трудовитрат і часу на пересування конвеєрів, швидкого зносу роликів холостої вітки, пошкодження робочої обкладки стрічки ликоопор на опори, що мають декілька опорних гнізд, за рахунок яких можливе перекошення роликоопори в плані (Справочник механика открытых работ Экскавационно-транспортные машины непрерывного действия /М И Щадов, В М Владимиров, В В Гужовский и др - М Недра, 1989- 487с,-179с) Однак недоліками цієї конструкції є односторонній центруючий ефект, залежний від конкретної установки опори, неможливість створення авто центруючого ефекту роликоопори, неможливість здійснення центрування з допомогою усіх роликоопор одночасно, трудомісткість процесу настройки центрування Мета винаходу - підвищення продуктивності та надійності роботи конвеєра з шарнірними прляндними роликоопорами шляхом забезпечення стійкого руху стрічки в умовах експлуатації, що постійно змінюються Суть винаходу полягає в тому, що в стрічковому конвеєрі з шарнірними роликоопорами, роликоопори грузової, а при необхідності і порожньої, вітки в елементах з'єднання бокових та центрального ролика з'єднані з управляючими канатами, які при натягуванні одночасно відхиляють бокові ролики в сторону протилежну напряму руху стрічки і створюють локальні двосторонні центруючі (автоцентруючі) ефекти на всій протяжності конвеєра, або на кількох ключових ділянках чим забезпечують стійкий рух стрічки в усіх режимах Для відхилення роликоопор управляючими канатами вико ВІДОМІ також засоби для центрування робочої вітки стрічки у вигляді спеціальних поворотних роликоопор, які встановлюються на центральному шарнірі По краях цих роликоопор на їх рамках поміщають дефлекторы ролики з метою повороту роликоопори при сході стрічки в бік та поверненні и в центральне положення після усунення сходу Однак вони призначені для роликоопор з жорсткими ставом і роликоопорами і не можуть бути використані на конвеєрах з прляндними роликоопорами Найбільш близьким по технічній суті і досягаемому ефекту є конвеєр з ПІДВІСКОЮ шарнірних ро (О ю ю 55649 ристовується один або кілька механізмів натягання (ручних або механічних з безпосереднім чи дистанційним управлінням) Викладена суть винаходу пояснюється кресленнями на фиг 1 - загальний вигляд конвеєра, на фіг 2- встановлення затискача (перетин А-А на фіг 1), на фіг 3 - вид Б на фіг 1 В запропонованому конвеєрі шарніри, які з'єднують бокові 1 та центральний 2 ролики шарнірної роликоопори грузової вітки стрічки 3, з'єднані з допомогою затискачів 4 з канатами 5 КІНЦІ останніх закріплені на валу механізму натягання 6, встановленого на рамі конвеєра 7 Механізм натягання може бути виконаним ручним або механічним з безпосереднім або дистанційним керуванням Центрування може здійснюватись по всій довжині конвеєра або на кількох ключових ділянках одним або кількома механізмами При роботі конвеєра виконується натягування 4 канатів 5, які відхиляють бокові ролики 1 шарнірної роликоопори у напрямі протилежному напряму руху стрічки 3 на необхідну, для створення достатнього для даного положення машини центруючого ефекту, величину Автоцентруючий ефект досягається тим, що при сході стрічки, центруючий ефект бокових роликів, розташованих на стороні в яку зміщується стрічка збільшується і ВІДПОВІДНО зменшується на роликах з протилежної сторони При поверненні стрічки в центральне положення центруючі ефекти протилежних роликів урівноважуються і їх величина є найменшою Центрування стрічки на порожній ВІТЦІ конвеєра, в разі необхідності, виконується аналогічно, тільки використовується один управляючий канат Таким чином, запропонована конструкція конвеєра забезпечує стійкий рух стрічки в усіх режимах, що підвищує продуктивність та надійність його роботи Фіг.2 55649 Фіг.З Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
