Струмовий обмежувач і пeреривник кола

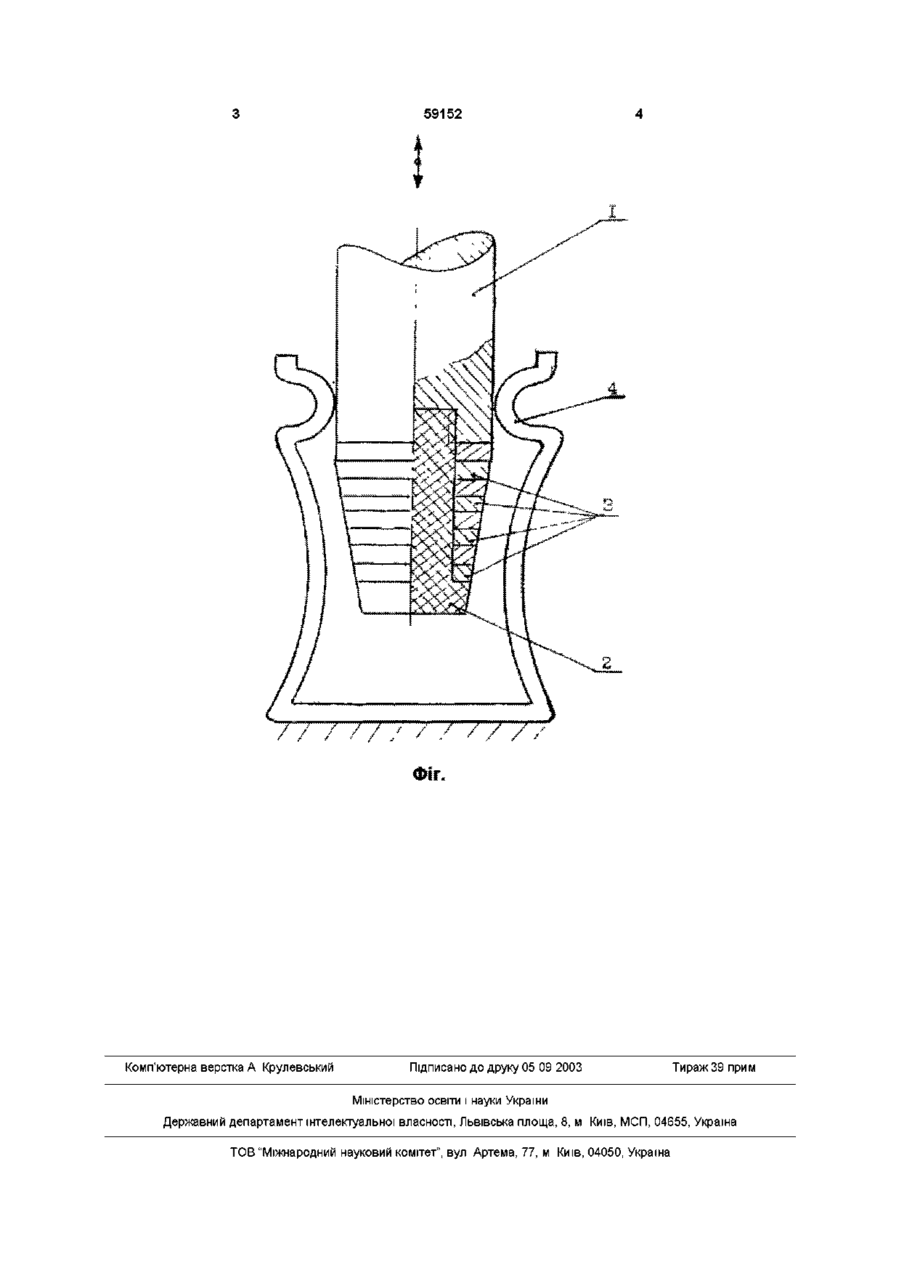

1 Струмовий обмежувач і переривник кола, що складається з нерухомого і рухомого контактів, який відрізняється тим, що кінцева частина ру Винахід відноситься до електроапаратобудування і може застосовуватися в силових комутаторах ВІДОМІ ТОКОВІ обмежувачі, що містять пари кон тактів і магнітну конструкцію керування [1] Найбільш близьким по технічній сутності є токовий обмежувач і переривник кола, що складає з рухомого і нерухомого контактів і опору дуги між ними [2] Недоліком зазначених вище пристроїв є складність їхньої конструкції і високий знос елементів у процесі експлуатації Передбачуваний винахід вирішує задачу збільшення терміну служби пристрою і спрощення його конструкції Зазначена задача вирішується розміщенням на кінцевій частині рухомого контакту кілець із провідного матеріалу зі зростаючим питомим опором На кресленні зображені токовий обмежувач і переривник кола Рухливий контакт 1, виконаний в основній своїй частині з матеріалу з гарною провідністю, наприклад з МІДІ, має край 2 з вогнетривкого ІЗОЛЯЦІЙНОГО матеріалу, наприклад, з електротехнічної порцеляни, з надітими на неї кільцями 3 із хомого контакту виконана у вигляді провідних кілець зі зносостійкого матеріалу із зростаючим питомим опором, укріплених на основі із ІЗОЛЯЦІЙНОГО матеріалу 2 Струмовий обмежувач і переривник кола по п 1, який відрізняється тим, що як матеріал для кілець вибраний мідно-вольфрамовий композиційний матеріал, а основа кінцевої частини виконана 3 електротехнічної порцеляни провідних матеріалів зі зростаючим питомим опором від початку до кінця контакту Нерухомий контакт 4 виконаний у вигляді ножа, розетки або містка і закріплений нерухомо Пристрій працює в такий спосіб При подачі стискувального зусилля на рухливий контакт 1 при необхідності струмообмежування чи відключення силового кола, він переміщається нагору щодо нерухомого контакту 4 При цьому, у зіткнення з нерухомим контактом 4 послідовно приводяться кільця 3 зі зростаючим опором, за рахунок чого струм у ланцюзі поступово знижується і при необхідності може бути перерваний зовсім Включення контактної пари здійснюється зворотним рухом рухливого контакту 1 Позитивний ефект досягається за рахунок поступового зниження величини струму в процесі його відхилення, що дозволяє значно спростити конструкцію дугогасильных пристроїв, або зовсім від них відмовитися Компактність і простота пропонованого пристрою здешевлює конструкцію контактної групи і збільшує її ДОВГОВІЧНІСТЬ Джерела інформації 1 Патент № 4 056 798, США 2 Заявка № 1483635, Великобританія, 1997р ю ю 59152 ИГ. Комп'ютерна верстка А Крулевський Підписано до друку 05 09 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
