Дробарка зернових матеріалів

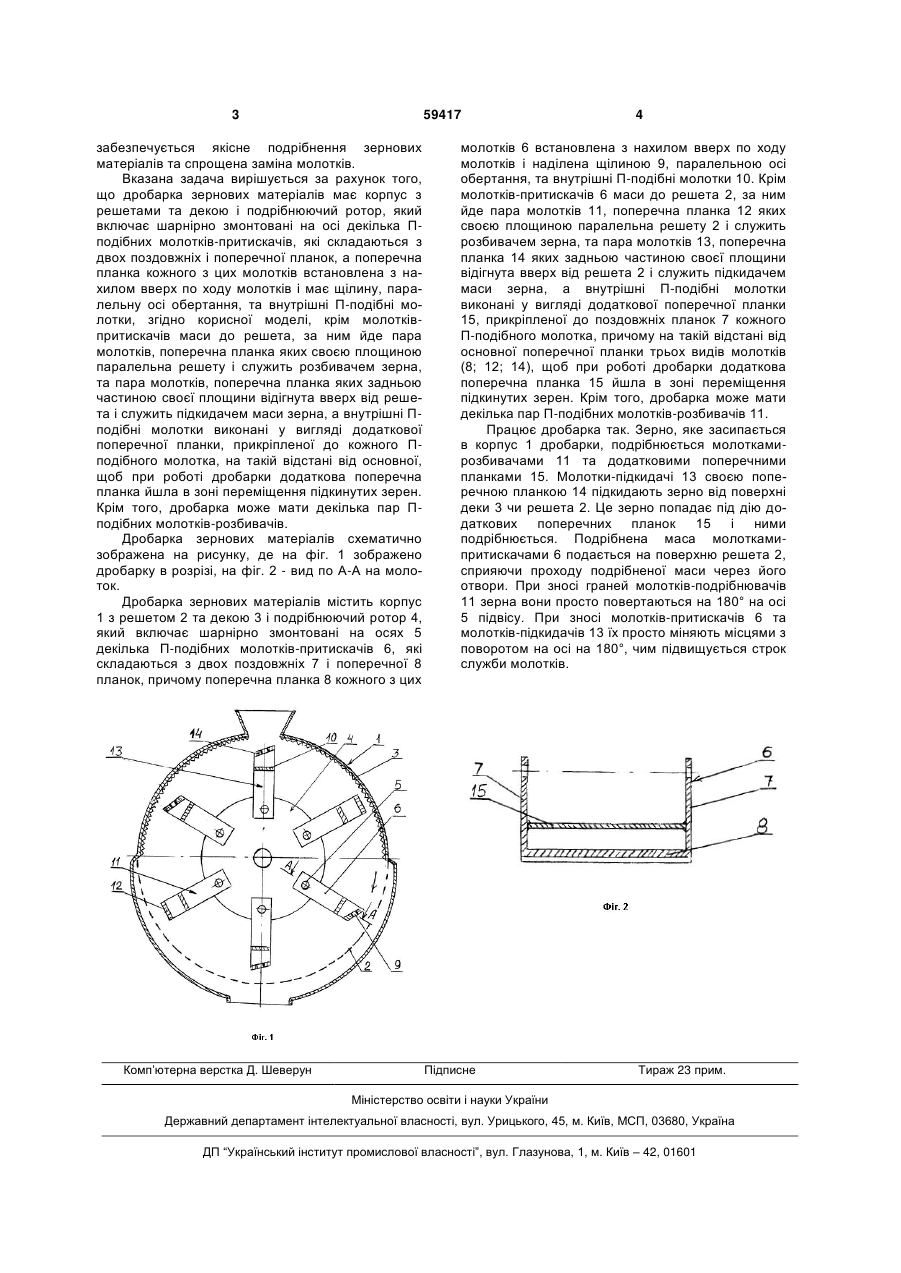

1. Дробарка зернових матеріалів, що містить корпус з решетами та декою і подрібнюючий ротор, який включає шарнірно змонтовані на осі декілька П-подібних молотків-притискачів, що складаються з двох поздовжніх і поперечної планок, а поперечна планка кожного з цих молотків встановлена з нахилом вверх по ходу молотків і має щілину, паралельну осі обертання, та внутрішні П 3 59417 забезпечується якісне подрібнення зернових матеріалів та спрощена заміна молотків. Вказана задача вирішується за рахунок того, що дробарка зернових матеріалів має корпус з решетами та декою і подрібнюючий ротор, який включає шарнірно змонтовані на осі декілька Пподібних молотків-притискачів, які складаються з двох поздовжніх і поперечної планок, а поперечна планка кожного з цих молотків встановлена з нахилом вверх по ходу молотків і має щілину, паралельну осі обертання, та внутрішні П-подібні молотки, згідно корисної моделі, крім молотківпритискачів маси до решета, за ним йде пара молотків, поперечна планка яких своєю площиною паралельна решету і служить розбивачем зерна, та пара молотків, поперечна планка яких задньою частиною своєї площини відігнута вверх від решета і служить підкидачем маси зерна, а внутрішні Пподібні молотки виконані у вигляді додаткової поперечної планки, прикріпленої до кожного Пподібного молотка, на такій відстані від основної, щоб при роботі дробарки додаткова поперечна планка йшла в зоні переміщення підкинутих зерен. Крім того, дробарка може мати декілька пар Пподібних молотків-розбивачів. Дробарка зернових матеріалів схематично зображена на рисунку, де на фіг. 1 зображено дробарку в розрізі, на фіг. 2 - вид по А-А на молоток. Дробарка зернових матеріалів містить корпус 1 з решетом 2 та декою 3 і подрібнюючий ротор 4, який включає шарнірно змонтовані на осях 5 декілька П-подібних молотків-притискачів 6, які складаються з двох поздовжніх 7 і поперечної 8 планок, причому поперечна планка 8 кожного з цих Комп’ютерна верстка Д. Шеверун 4 молотків 6 встановлена з нахилом вверх по ходу молотків і наділена щілиною 9, паралельною осі обертання, та внутрішні П-подібні молотки 10. Крім молотків-притискачів 6 маси до решета 2, за ним йде пара молотків 11, поперечна планка 12 яких своєю площиною паралельна решету 2 і служить розбивачем зерна, та пара молотків 13, поперечна планка 14 яких задньою частиною своєї площини відігнута вверх від решета 2 і служить підкидачем маси зерна, а внутрішні П-подібні молотки виконані у вигляді додаткової поперечної планки 15, прикріпленої до поздовжніх планок 7 кожного П-подібного молотка, причому на такій відстані від основної поперечної планки трьох видів молотків (8; 12; 14), щоб при роботі дробарки додаткова поперечна планка 15 йшла в зоні переміщення підкинутих зерен. Крім того, дробарка може мати декілька пар П-подібних молотків-розбивачів 11. Працює дробарка так. Зерно, яке засипається в корпус 1 дробарки, подрібнюється молоткамирозбивачами 11 та додатковими поперечними планками 15. Молотки-підкидачі 13 своєю поперечною планкою 14 підкидають зерно від поверхні деки 3 чи решета 2. Це зерно попадає під дію додаткових поперечних планок 15 і ними подрібнюється. Подрібнена маса молоткамипритискачами 6 подається на поверхню решета 2, сприяючи проходу подрібненої маси через його отвори. При зносі граней молотків-подрібнювачів 11 зерна вони просто повертаються на 180° на осі 5 підвісу. При зносі молотків-притискачів 6 та молотків-підкидачів 13 їх просто міняють місцями з поворотом на осі на 180°, чим підвищується строк служби молотків. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
