Електроакустичний перетворювач
Номер патенту: 59478
Опубліковано: 10.05.2011
Автори: Сотула Жанна Василівна, Шарапов Валерій Михайлович, Базіло Костянтин Вікторович
Формула / Реферат
Електроакустичний перетворювач, який містить мономорфний або біморфний п'єзоелемент з електродами, який відрізняється тим, що в перетворювач введені конденсатор та котушка індуктивності, причому конденсатор підключений паралельно п'єзоелементу, а індуктивність підключена до одного з електродів п'єзоелемента, причому котушка індуктивності разом з міжелектродною ємністю п'єзоелемента та конденсатором створює коливальний контур, причому резонансна частота цього контуру дорівнює резонансній частоті п'єзоелемента.
Текст

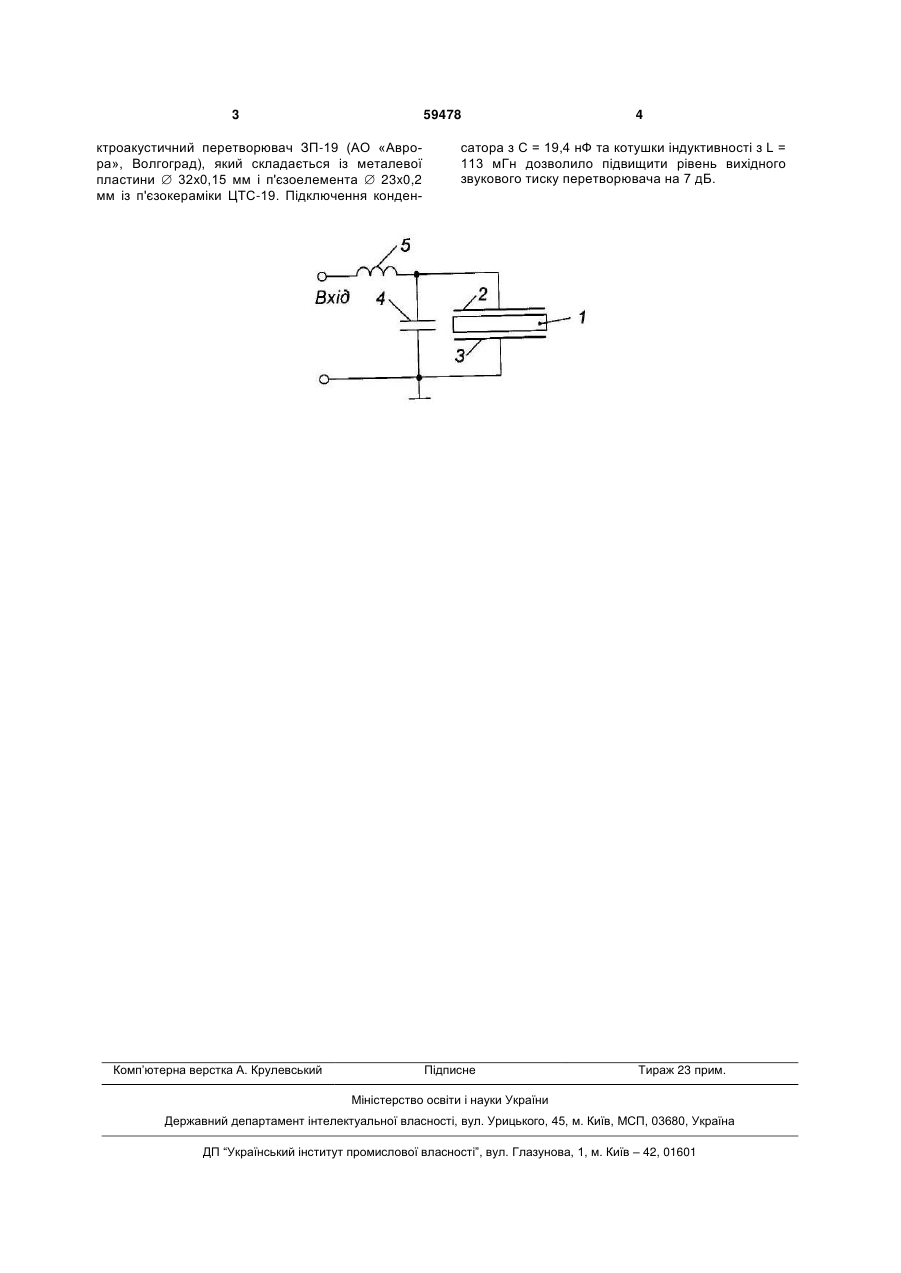

Електроакустичний перетворювач, який містить мономорфний або біморфний п'єзоелемент з 3 59478 ктроакустичний перетворювач ЗП-19 (АО «Аврора», Волгоград), який складається із металевої пластини 32x0,15 мм і п'єзоелемента 23x0,2 мм із п'єзокераміки ЦТС-19. Підключення конден Комп’ютерна верстка А. Крулевський 4 сатора з С = 19,4 нФ та котушки індуктивності з L = 113 мГн дозволило підвищити рівень вихідного звукового тиску перетворювача на 7 дБ. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElectroacoustic transducer
Автори англійськоюSharapov Valerii Mykhailovych, Bazilo Kostiantyn Viktorovych, Sotula Zhanna Vasylivna
Назва патенту російськоюЭлектроакустический преобразователь
Автори російськоюШарапов Валерий Михайлович, Базило Константин Викторович, Сотула Жанна Васильевна
МПК / Мітки
МПК: H04R 17/00
Мітки: електроакустичний, перетворювач
