Пружна муфта
Номер патенту: 59688
Опубліковано: 25.05.2011
Автори: Стрілець Олег Романович, Федорук Віктор Анатолійович, Стрілець Володимир Миколайович, Малащенко Володимир Олександрович
Формула / Реферат
Пружна муфта, яка містить дві подібні півмуфти з отворами для посадки на вали і прямобічними кулачками на зовнішніх циліндричних поверхнях, яка відрізняється тим, що на внутрішніх торцевих поверхнях півмуфт між отворами для посадки на вали і кулачками виконані кільцеві канавки некруглого поперечного перерізу, наприклад трапецієвидного, так, що при збиранні муфти утворена тороподібна порожнина некруглого поперечного перерізу, наприклад шестикутного, в яку встановлено пустотіле, розрізане по боковій поверхні вздовж кільцевої осі, перпендикулярної до поперечного перерізу, тороподібне кільце некруглого поперечного перерізу, наприклад шестикутного, яке контактує з поверхнею згаданої тороподібної порожнини.
Текст

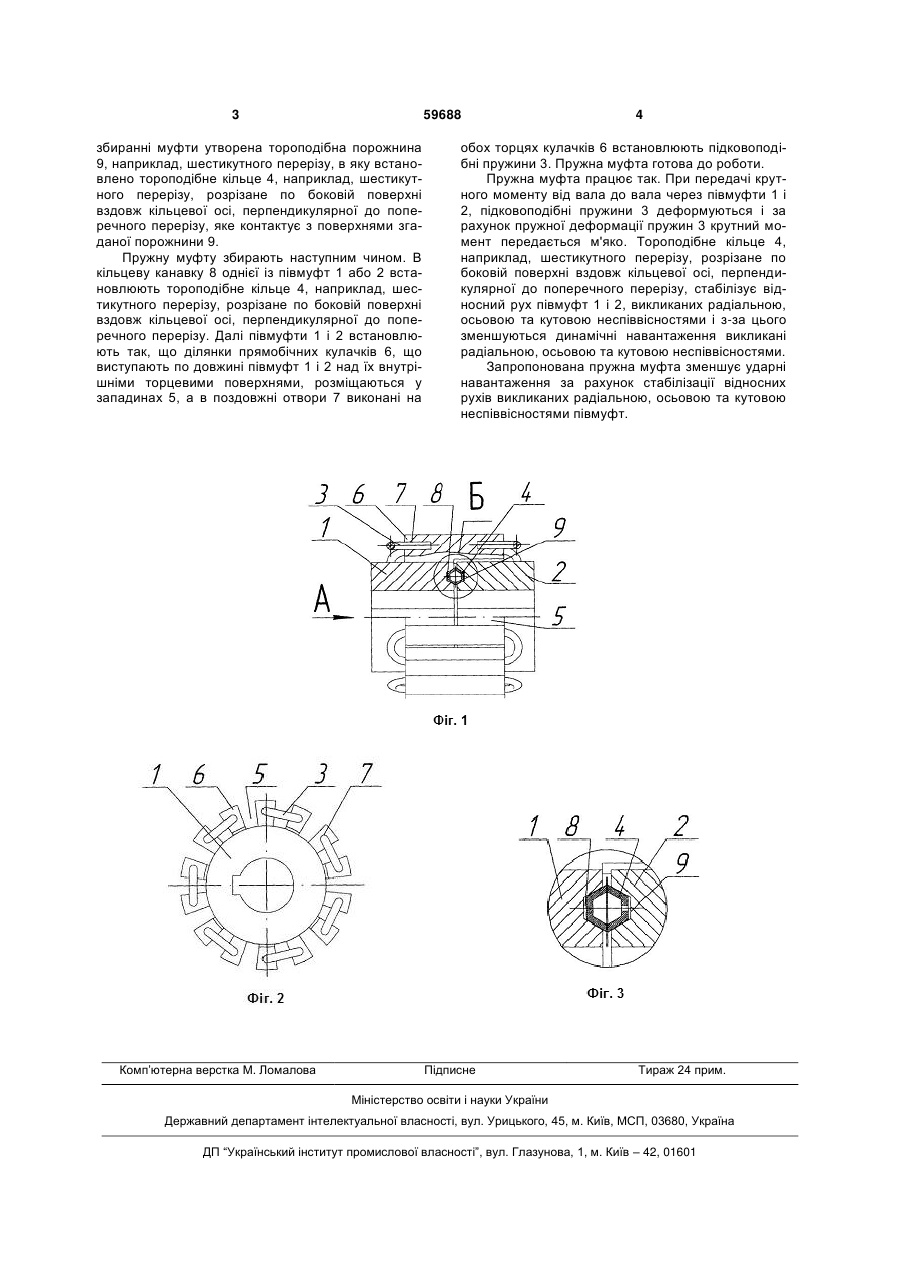

Пружна муфта, яка містить дві подібні півмуфти з отворами для посадки на вали і прямобічними кулачками на зовнішніх циліндричних поверхнях, 3 59688 збиранні муфти утворена тороподібна порожнина 9, наприклад, шестикутного перерізу, в яку встановлено тороподібне кільце 4, наприклад, шестикутного перерізу, розрізане по боковій поверхні вздовж кільцевої осі, перпендикулярної до поперечного перерізу, яке контактує з поверхнями згаданої порожнини 9. Пружну муфту збирають наступним чином. В кільцеву канавку 8 однієї із півмуфт 1 або 2 встановлюють тороподібне кільце 4, наприклад, шестикутного перерізу, розрізане по боковій поверхні вздовж кільцевої осі, перпендикулярної до поперечного перерізу. Далі півмуфти 1 і 2 встановлюють так, що ділянки прямобічних кулачків 6, що виступають по довжині півмуфт 1 і 2 над їх внутрішніми торцевими поверхнями, розміщаються у западинах 5, а в поздовжні отвори 7 виконані на Комп’ютерна верстка М. Ломалова 4 обох торцях кулачків 6 встановлюють підковоподібні пружини 3. Пружна муфта готова до роботи. Пружна муфта працює так. При передачі крутного моменту від вала до вала через півмуфти 1 і 2, підковоподібні пружини 3 деформуються і за рахунок пружної деформації пружин 3 крутний момент передається м'яко. Тороподібне кільце 4, наприклад, шестикутного перерізу, розрізане по боковій поверхні вздовж кільцевої осі, перпендикулярної до поперечного перерізу, стабілізує відносний рух півмуфт 1 і 2, викликаних радіальною, осьовою та кутовою неспіввісностями і з-за цього зменшуються динамічні навантаження викликані радіальною, осьовою та кутовою неспіввісностями. Запропонована пружна муфта зменшує ударні навантаження за рахунок стабілізації відносних рухів викликаних радіальною, осьовою та кутовою неспіввісностями півмуфт. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюElastic clutch
Автори англійськоюStrilets Oleh Romanovych, Malaschenko Volodymyr Oleksandrovych, Fedoruk Viktor Anatoliiovych, Strilets Volodymyr Mykolaiovych
Назва патенту російськоюУпругая муфта
Автори російськоюСтрилец Олег Романович, Малащенко Владимир Александрович, Федорук Виктор Анатольевич, Стрилец Владимир Николаевич
МПК / Мітки
МПК: F16D 3/12
