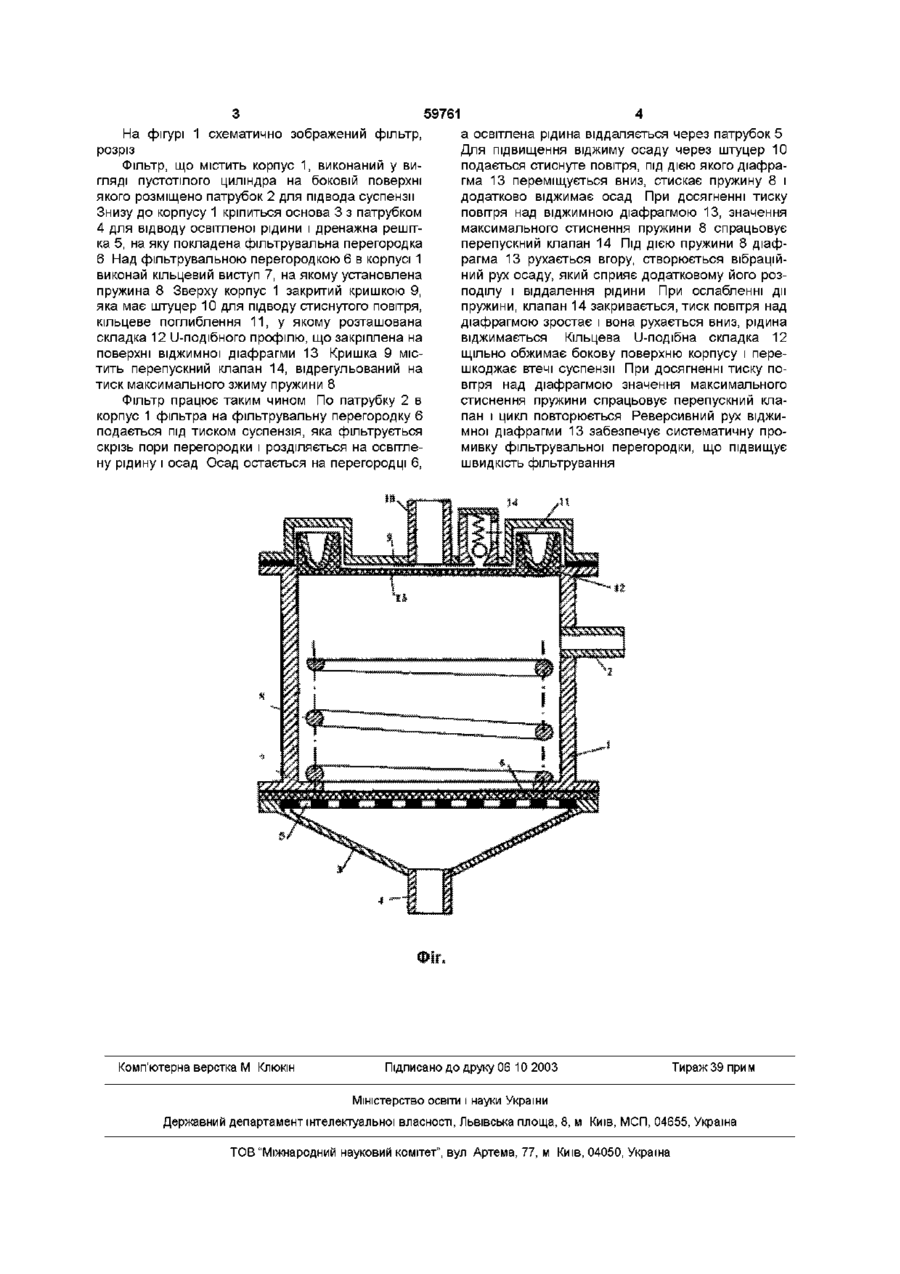

Фільтр, що містить корпус з кришкою, фільтрувальну перегородку з дренажною решіткою і віджимну діафрагму, що закріплена поміж корпусом і кришкою, що виконана з кільцевим поглибленням, у якому розташована складка U-подібного профілю, яка закріплена на поверхні віджимної діафрагми, який відрізняється тим, що корпус у зоні кріплення фільтрувальної перегородки має кільцевий виступ, на якому установлена пружина, а в кришці розташований перепускний клапан, відрегульований на тиск максимального стиску пружини Винахід відноситься до галузі сільського господарства і може бути використаний в харчовій, ХІМІЧНІЙ та інших галузях народного господарства для розділення неоднорідних систем з твердою дисперсною фазою на рідку у вигляді фільтрату і тверду фазу у вигляді осаду Відомий фільтр, що містить корпус, кришку зі штуцером для подавання стиснутого повітря, пористу фільтрувальну перегородку з дренажною решіткою , які розміщені в нижній частині корпусу, патрубки для підводу суспензії та відводу осаду і освітленої рідини (Обладнання підприємств переробної і харчової промисловості / І С Гулий, М М Пушанко, Л О Орлов та ІНШІ За ред Гулого І С Вінниця Наукова книга, 2001,-576с) Недоліком відомого фільтра є нерівномірність віджиму суспензії по поверхні фільтру, а також можливість закупорювання пор фільтрувальної перегородки твердими частинками суспензії Найбільш близьким до пропонованого є лабораторний фільтр (Авторське свідоцтво СРСР №1599052, МКВ В 01 D 28/085, 1990 бюл №38), що містить корпус з кришкою, фільтрувальну перегородку з дренажною решіткою і віджимну діафрагму, що закріплена поміж корпусом і кришкою, що виконана з кільцевим поглибленням, у якому розташована складка U-подібного профілю, яка закріплена на поверхні віджимної діафрагми Недоліком прототипу є низька швидкість фільтрування через можливість закупорювання пор фільтрувальної перегородки твердими частинками суспензій В основу винаходу покладена задача вдосконалення фільтра, в якому завдяки використанню спільної дії пружини і перепускного клапану стиснутого повітря у корпусі отримується реверсивновібраційна фільтрація при якій відбувається систематична промивка (продувка) фільтрувальної перегородки, додаткове розділення суспензії, що сприяє розширенню спектра суспензій, що фільтруються та підтриманню високої швидкості фільтрування Поставлена задача вирішується тим, що в фільтрі, який містить корпус з кришкою, фільтрувальну перегородку з дренажною решіткою і віджимну діафрагму, що закріплена поміж корпусом і кришкою, що виконана з кільцевим поглибленням, у якому розташована складка U-подібного профілю, яка закріплена на поверхні віджимної діафрагми, згідно винаходу корпус, у зоні кріплення фільтрувальної перегородки має кільцевий виступ, на якому установлена пружина, а в кришці розташований перепускний клапан, відрегульований на тиск максимального зжиму пружини Спільна дія пружини і перепускного клапану створюють вібраційний рух віджимної діафрагми, що сприяє додатковому розділенню суспензії під діафрагмою, а реверсивний рух діафрагми забезпечує систематичну промивку фільтрувальної перегородки, виключенню закупорюванню її пор, ідо підвищує швидкість фільтрування Додаткове розділення суспензії під діафрагмою за рахунок и вібраційного руху сприяє розширенню спектра суспензії, що фільтруються (О ю 59761 На фігурі 1 схематично зображений фільтр, розріз Фільтр, що містить корпус 1, виконаний у вигляді пустотілого циліндра на боковій поверхні якого розміщено патрубок 2 для підвода суспензії Знизу до корпусу 1 кріпиться основа 3 з патрубком 4 для відводу освітленої рідини і дренажна решітка 5, на яку покладена фільтрувальна перегородка 6 Над фільтрувальною перегородкою 6 в корпусі 1 виконай кільцевий виступ 7, на якому установлена пружина 8 Зверху корпус 1 закритий кришкою 9, яка має штуцер 10 для підводу стиснутого повітря, кільцеве поглиблення 11, у якому розташована складка 12 U-подібного профілю, що закріплена на поверхні віджимної діафрагми 13 Кришка 9 містить перепускний клапан 14, відрегульований на тиск максимального зжиму пружини 8 Фільтр працює таким чином По патрубку 2 в корпус 1 фільтра на фільтрувальну перегородку 6 подається під тиском суспензія, яка фільтрується скрізь пори перегородки і розділяється на освітлену рідину і осад Осад остається на перегородці 6, Комп'ютерна верстка М Клюкш а освітлена рідина віддаляється через патрубок 5 Для підвищення віджиму осаду через штуцер 10 подається стиснуте повітря, під дією якого діафрагма 13 переміщується вниз, стискає пружину 8 і додатково віджимає осад При досягненні тиску повітря над віджимною діафрагмою 13, значення максимального стиснення пружини 8 спрацьовує перепускний клапан 14 Під дією пружини 8 діафрагма 13 рухається вгору, створюється вібраційний рух осаду, який сприяє додатковому його розподілу і віддалення рідини При ослабленні дії пружини, клапан 14 закривається, тиск повітря над діафрагмою зростає і вона рухається вниз, рідина віджимається Кільцева U-подібна складка 12 щільно обжимає бокову поверхню корпусу і перешкоджає втечі суспензії При досягненні тиску повітря над діафрагмою значення максимального стиснення пружини спрацьовує перепускний клапан і цикл повторюється Реверсивний рух віджимної діафрагми ІЗ забезпечує систематичну промивку фільтрувальної перегородки, що підвищує швидкість фільтрування Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
