Гідронавантажувач долота

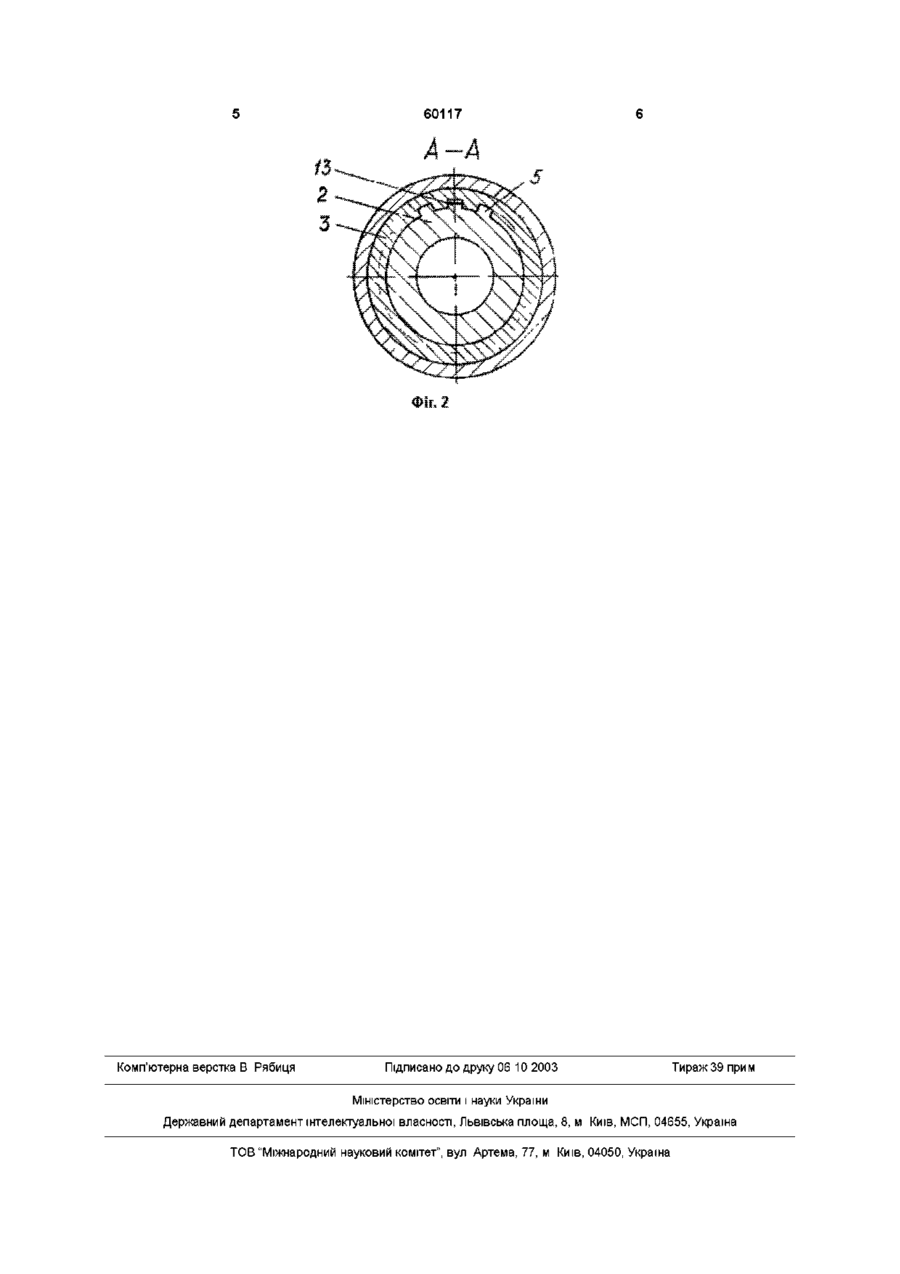

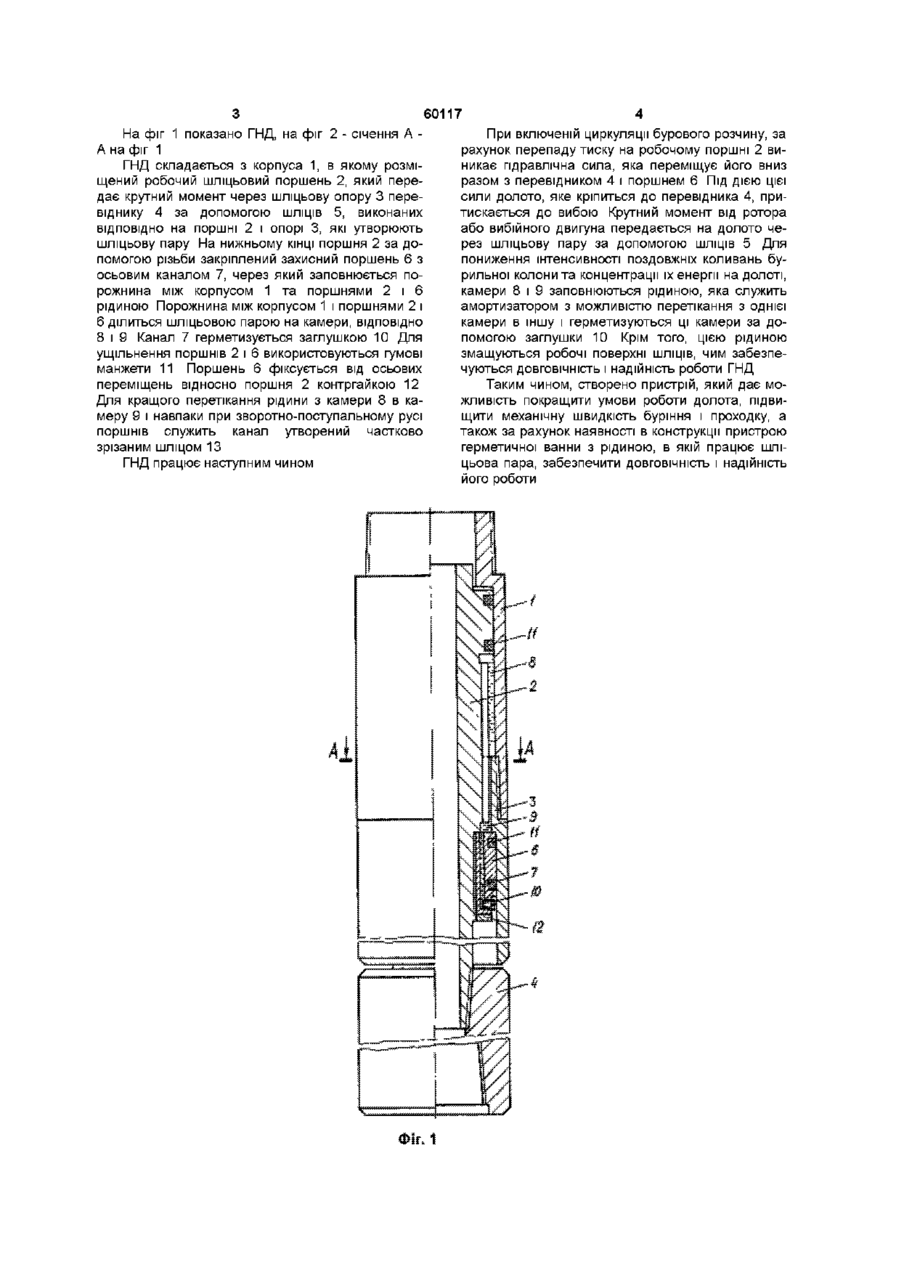

1 Гідронавантажувач долота, що складається з корпуса, поршня безпосередньо розміщеного в корпусі, на штоці поршня виконані шліци, а до корпуса у верхній частині приєднані гідравлічні підсилювачі, який відрізняється тим, що шліцьова пара, яка служить для передачі крутного моменту, розташована у герметичній ванні з камерами між робочим і захисним поршнями, заповненій кремнієорганічною рідиною або оливою індустріальною з можливістю перетікання останніх з камери в камеру через зазори між шліцами і одним частково зрізаним шліцом при осьовому зворотно-поступальному переміщенні поршня Винахід відноситься до буріння свердловин, а власне до технічних засобів для його здійснення Відомий пристрій подачі долота для буріння свердловин, який включає корпус, в якому розташована труба з можливістю поздовжнього переміщення На одному КІНЦІ труби з внутрішньої сторони закріплений поршень, другим кінцем труба прикріплена до турбобура Пристрій має вузол передачі реактивного моменту у вигляді розташованих на корпусі виступів, які розміщені у ВІДПОВІДНИХ пазах, і вузла обмеження поздовжнього переміщення у вигляді бурта, розміщеного на трубі та виступі на корпусі До корпуса прикріплений шток, який розміщений в трубі зі сторони її верхнього кінця До турбобура прикріплена гільза, розміщена з зовнішньої сторони корпуса З внутрішньої сторони гільзи розміщені пази Поршень виконаний з ущільненням і встановлений з можливістю охоплення штока (Авторське свідоцтво СРСР № 1663167 А1, кл Е 21 В 4/00, 1991) безпосередньо розміщений в корпусі, на штоку поршня виконані шліци, а до корпуса у верхній частині приєднані гідравлічні підсилювачі, виконані у вигляді модулів (Деклараційний патент України № 38335 А, кл Е21В17/07, 2001) У цього пристрою шліцьова пара працює в буровому розчині, що призводить до швидкого абразивного стирання ШЛІЦІВ і передчасного виходу з ладу всього пристрою В основу винаходу поставлена задача створити гідронавантажувач долота (ГНД), який дозволяє створювати задані осьові навантаження на долото без застосування обважнених бурильних труб (ОБТ) або з їх обмеженою КІЛЬКІСТЮ, гасити вібрації бурильної колони і захистити шліцьову пару від швидкого абразивного зношування Поставлена задача досягається тим, що шліцьова пара, яка служить для передачі крутячого моменту, розташована у герметичній ванні з камерами між робочим і захисним поршнями, заповненій кремнійорганічною рідиною або оливою індустріальною (в подальшому рідина) з можливістю перетікання рідини з камери в камеру через зазори між шліцами і одним частково зрізаним шліцом при осьовому переміщенні поршня Це дозволить захистити шліцьову пару від швидкого абразивного зношування і збільшити Описаний пристрій конструктивно і технологічно достатньо складний із збільшеним ЗОВНІШНІМ діаметром, що суттєво обмежує застосування пристрою в свердловинах малого діаметру Близьким технічним рішенням вибраним в якості прототипу, є пристрій для гідравлічного навантаження долота, що включає корпус, поршень ДОВГОВІЧНІСТЬ і надійність роботи ГНД О (О 60117 На фіг 1 показано ГНД, на фіг 2 - січення А При включеній циркуляції бурового розчину, за А на фіг 1 рахунок перепаду тиску на робочому поршні 2 виникає гідравлічна сила, яка переміщує його вниз ГНД складається з корпуса 1, в якому розміразом з перевідником 4 і поршнем 6 Під дією цієї щений робочий шліцьовий поршень 2, який пересили долото, яке кріпиться до перевідника 4, придає крутний момент через шліцьову опору 3 перетискається до вибою Крутний момент від ротора віднику 4 за допомогою ШЛІЦІВ 5, виконаних або вибійного двигуна передається на долото чеВІДПОВІДНО на поршні 2 і опорі 3, які утворюють рез шліцьову пару за допомогою ШЛІЦІВ 5 Для шліцьову пару На нижньому КІНЦІ поршня 2 за допониження інтенсивності поздовжніх коливань бупомогою різьби закріплений захисний поршень 6 з рильної колони та концентрації їх енергії на долоті, осьовим каналом 7, через який заповнюється покамери 8 і 9 заповнюються рідиною, яка служить рожнина між корпусом 1 та поршнями 2 і 6 амортизатором з можливістю перетікання з однієї рідиною Порожнина між корпусом 1 і поршнями 2 і камери в іншу і герметизуються ці камери за до6 ділиться шліцьовою парою на камери, ВІДПОВІДНО помогою заглушки 10 Крім того, цією рідиною 8 і 9 Канал 7 герметизується заглушкою 10 Для змащуються робочі поверхні ШЛІЦІВ, ЧИМ забезпеущільнення поршнів 2 і 6 використовуються гумові чуються ДОВГОВІЧНІСТЬ і надійність роботи ГНД манжети 11 Поршень 6 фіксується від осьових переміщень відносно поршня 2 контргайкою 12 Таким чином, створено пристрій, який дає моДля кращого перетікання рідини з камери 8 в кажливість покращити умови роботи долота, підвимеру 9 і навпаки при з во ротно-поступально му русі щити механічну швидкість буріння і проходку, а поршнів служить канал утворений частково також за рахунок наявності в конструкції пристрою зрізаним шліцом 13 герметичної ванни з рідиною, в якій працює шліцьова пара, забезпечити ДОВГОВІЧНІСТЬ І надійність його роботи ГНД працює наступним чином іг. 1 60117 Комп'ютерна верстка В Рябиця Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
