Роторно-імпульсний апарат

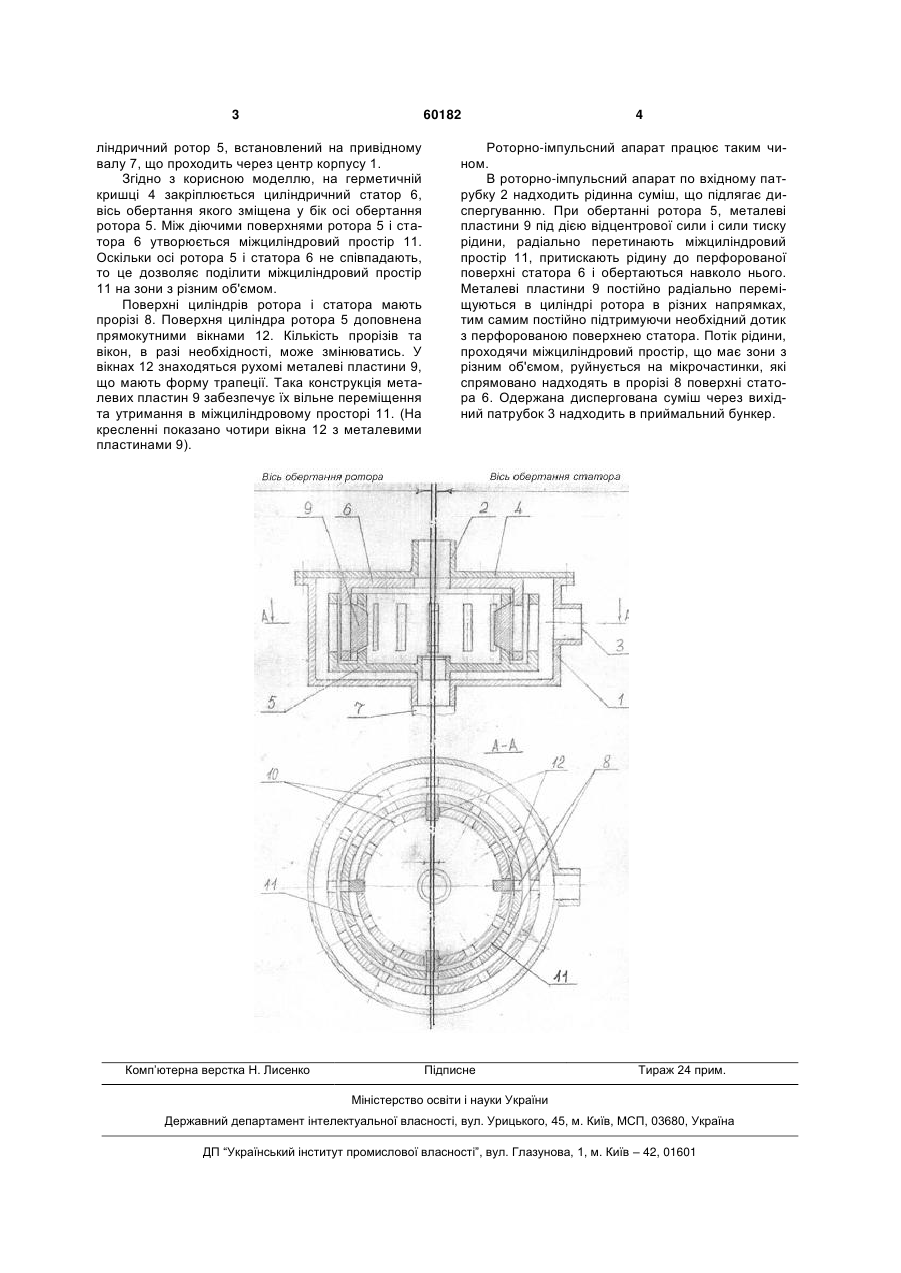

Роторно-імпульсний апарат, що містить циліндричний корпус, в якому встановлені циліндри ротора і статора з прорізями на бокових поверхнях, вікна на боковій поверхні статора, вхідний і вихідний патрубки, герметичну кришку, рухомі металеві пластини, електричний привід, який відрізняється тим, що на плоскій кришці апарата встановлений циліндричний статор, вісь обертання якого зміщена у бік осі обертання ротора, а рухомі металеві пластини мають форму трапеції. (19) (21) u201014593 (22) 06.12.2010 (24) 10.06.2011 (46) 10.06.2011, Бюл.№ 11, 2011 р. (72) СНЄЖКІН ЮРІЙ ФЕДОРОВИЧ, ОБОДОВИЧ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ЛОВЕЙКО ІГОР ОЛЕКСАНДРОВИЧ, ЛОВЕЙКО ВАЛЕНТИН ОЛЕКСАНДРОВИЧ, ВОСПІТАННІКОВ ГЕОРГІЙ КОНСТАНТИНОВИЧ (73) ІНСТИТУТ ТЕХНІЧНОЇ ТЕПЛОФІЗИКИ НАН УКРАЇНИ 3 60182 ліндричний ротор 5, встановлений на привідному валу 7, що проходить через центр корпусу 1. Згідно з корисною моделлю, на герметичній кришці 4 закріплюється циліндричний статор 6, вісь обертання якого зміщена у бік осі обертання ротора 5. Між діючими поверхнями ротора 5 і статора 6 утворюється міжциліндровий простір 11. Оскільки осі ротора 5 і статора 6 не співпадають, то це дозволяє поділити міжциліндровий простір 11 на зони з різним об'ємом. Поверхні циліндрів ротора і статора мають прорізі 8. Поверхня циліндра ротора 5 доповнена прямокутними вікнами 12. Кількість прорізів та вікон, в разі необхідності, може змінюватись. У вікнах 12 знаходяться рухомі металеві пластини 9, що мають форму трапеції. Така конструкція металевих пластин 9 забезпечує їх вільне переміщення та утримання в міжциліндровому просторі 11. (На кресленні показано чотири вікна 12 з металевими пластинами 9). Комп’ютерна верстка Н. Лиcенко 4 Роторно-імпульсний апарат працює таким чином. В роторно-імпульсний апарат по вхідному патрубку 2 надходить рідинна суміш, що підлягає диспергуванню. При обертанні ротора 5, металеві пластини 9 під дією відцентрової сили і сили тиску рідини, радіально перетинають міжциліндровий простір 11, притискають рідину до перфорованої поверхні статора 6 і обертаються навколо нього. Металеві пластини 9 постійно радіально переміщуються в циліндрі ротора в різних напрямках, тим самим постійно підтримуючи необхідний дотик з перфорованою поверхнею статора. Потік рідини, проходячи міжциліндровий простір, що має зони з різним об'ємом, руйнується на мікрочастинки, які спрямовано надходять в прорізі 8 поверхні статора 6. Одержана диспергована суміш через вихідний патрубок 3 надходить в приймальний бункер. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
