Провід телефонний

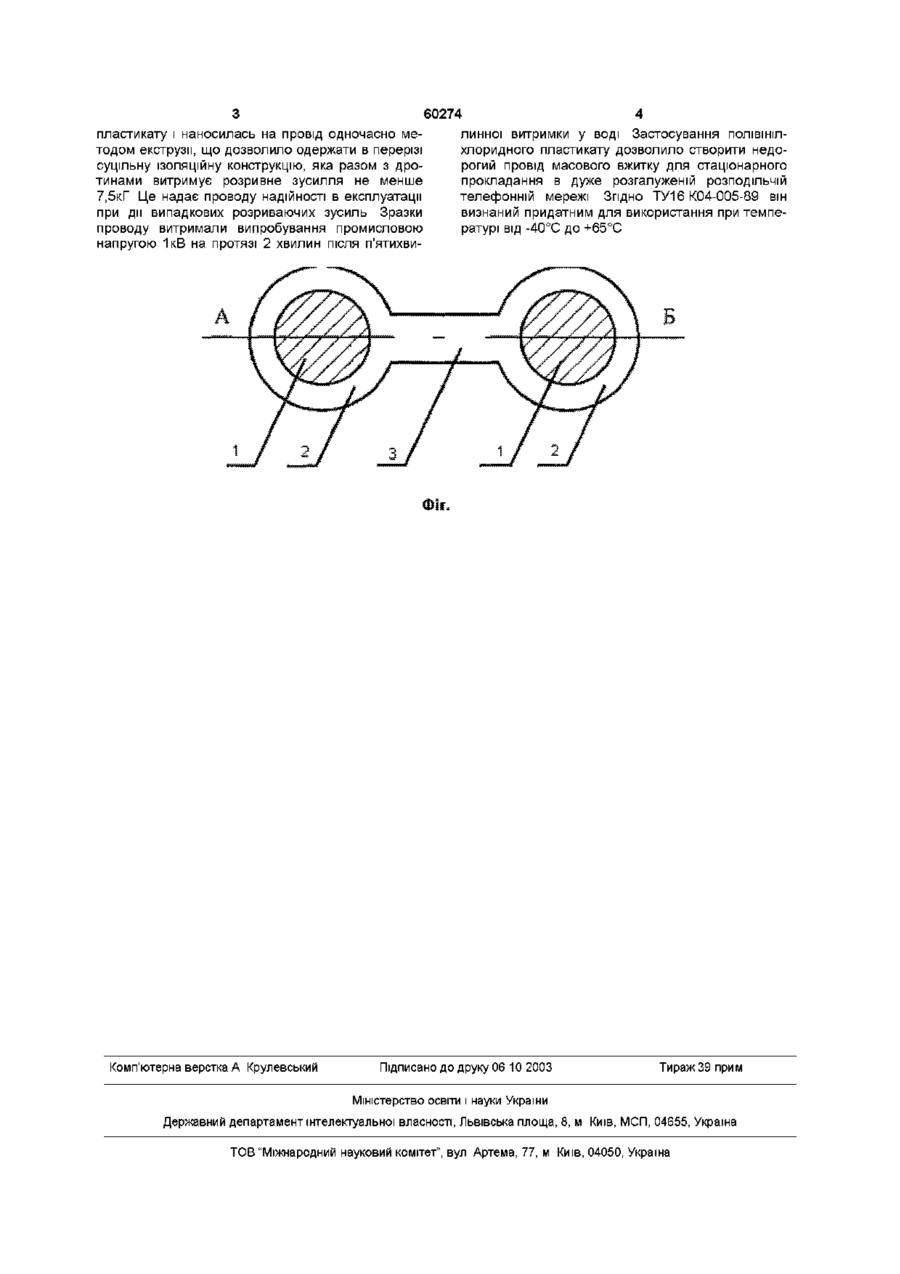

Провід телефонний, який містить струмопро (22) ЗО 07 2003 (24)15 09 2003 (46) 15 09 2003, Бюл № 9, 2003 р (72) Золотарьов Володимир Михайлович, Карпушенко Василь Петрович, Чувурін Микола Петрович, Антонець Юрій Панасович, Науменко Олексій Антонович (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ЗАВОД "ПІВДЕНКАБЕЛЬ" відне осердя та ІЗОЛЯЦІЮ, ЯКИЙ відрізняється тим, Відомий електричний провід, який містить струмопровідне осердя у вигляді скрученої мідної струмопровідної жили та нанесеної поверх неї ізоляції з полівшілхлоридного пластикату [1] Його недоліком є незручність парного прокладання двох проводів для підключення двохполюсних телефонних пристроїв Найбільш близьким до запропонованого проводу телефонного є ізольований провід, який містить струмопровідне осердя у вигляді одного суцільного провідника, на який нанесена полімерна на дротини рівномірним шаром і з єднана в проміжку між дротинами плоскою ІЗОЛЯЦІЙНОЮ перетинкою, яка разом з ІЗОЛЯЦІЄЮ дротин утворює в перерізі суцільну ізоляційну конструкцію з полівшілхлоридного пластикату Порівняння з іншими відомими в цій галузі техніки рішеннями не виявило в них ознак, які відокремлюють запропоноване рішення від прототипу Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ запропонованого рішення критерію "суттєві відзнаки" На фіг наведено схематичне зображення перерізу запропонованого проводу телефонного Він складається з струмопровідного осердя у вигляді двох мідних дротин 1, ізоляції кожної дротини 2 та ізоляційної перетинки 3, яка з'єднує разом ІЗОЛЯЦІЮ кожної дротини Провід працює так Завдяки значному проміжку між дротинами, який заповнений ІЗОЛЯЦІЄЮ, провід має дуже високий опір ізоляції, рівний ЗОМОм/км при 20°С, що дозволяє передавати по ньому електричні сигнали в широкому діапазоні без спотворень, оскільки в ньому практично відсутні ОМІЧНІ втрати в ізоляції на низькій напрузі Наявність ізоляційної перетинки надає одночасно можливість зручного кріплення проводу цвяхами до будівельних конструкцій і прокладати його відкрито або закрито в приміщеннях і, в тому числі, приміщеннях пожежонебезпечних Приклад проводу телефонного Були виготовлені зразки проводу з двома жилами з мідного, м'якого круглого дроту діаметром 0,5мм Ізоляція та перетинка виготовлялась з полівшілхлоридного ІЗОЛЯЦІЯ з олефінового, кремнійорганічного та по ліфенилоксидного полімерів [2] Його недоліками є незручність парного прокладання в телефонних мережах та висока вартість Задачею запропонованого винаходу є створення дешевого парного проводу зручного для прокладання в телефонних мережах і який повинен мати високий опір ізоляції, що суттєво для забезпечення низьких електричних втрат при передаванні електричних сигналів широкого діапазону Поставлена задача вирішена тим, що провід має дві ізольовані паралельні струмопровідні дротини скріплені певним чином ІЗОЛЯЦІЙНОЮ перетинкою, яка забезпечує високий опір ізоляції між жилами та одночасно служить для зручності кріплення проводу при його прокладанні ВІДПОВІДНІСТЬ критерію "новизна" запропонованому проводу телефонному забезпечує те, що струмопровідне осердя виготовлене з двох круглих, м'яких мідних дротин, прокладених з проміжком, паралельно одна одній, а ІЗОЛЯЦІЯ нанесена що струмопровідне осердя виготовлене з двох круглих м'яких мідних дротин, прокладених з проміжком паралельно одна одній, а ІЗОЛЯЦІЯ нанесена на дротини рівномірним шаром і з'єднана в проміжку між дротинами плоскою ІЗОЛЯЦІЙНОЮ перетинкою, яка разом з ІЗОЛЯЦІЄЮ дротин утворює в перерізі суцільну ізоляційну конструкцію з ПОЛІВІнілхлоридного пластикату о (О 60274 4 линної витримки у воді Застосування ПОЛІВІНІЛпластикату і наносилась на провід одночасно мехлоридного пластикату дозволило створити недотодом екструзії, що дозволило одержати в перерізі рогий провід масового вжитку для стаціонарного суцільну ізоляційну конструкцію, яка разом з дропрокладання в дуже розгалуженій розподільчій тинами витримує розривне зусилля не менше телефонній мережі Згідно ТУ16 К04-005-89 він 7,5кГ Це надає проводу надійності в експлуатації визнаний придатним для використання при темпепри дії випадкових розриваючих зусиль Зразки ратурі від -40°С до +65°С проводу витримали випробування промисловою напругою 1кВ на протязі 2 хвилин після п'ятихви Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
