Зубчаста передача
Номер патенту: 60505
Опубліковано: 25.06.2011
Автори: Піпа Борис Федорович, Хомяк Олег Миколайович, Марченко Анатолій Іванович
Формула / Реферат
Зубчаста передача, що містить з'єднані між собою шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах, яка відрізняється тим, що додатково оснащена двома фланцями, розташованими з протилежних від зубчастого колеса сторін для обмеження його осьового переміщення та жорстко прикріпленими до шестерні, а зубчасте колесо встановлено з можливістю осьового переміщення вздовж веденого вала.
Текст

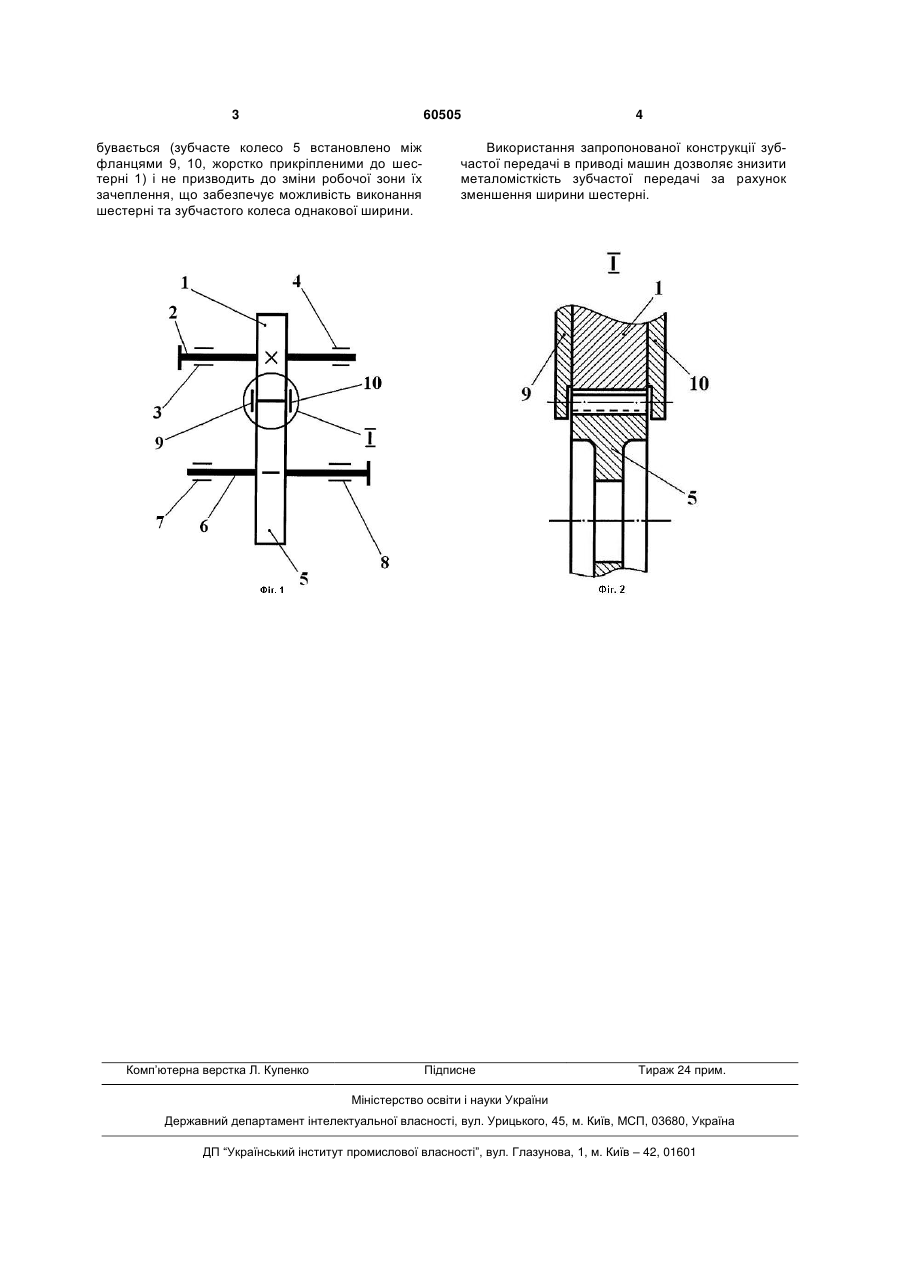

Зубчаста передача, що містить з'єднані між собою шестірню та зубчасте колесо, встановлені відповідно на ведучому та веденому валах, яка відрізняється тим, що додатково оснащена двома фланцями, розташованими з протилежних від зубчастого колеса сторін для обмеження його осьового переміщення та жорстко прикріпленими до шестерні, а зубчасте колесо встановлено з можливістю осьового переміщення вздовж веденого вала. (19) (21) u201013349 (22) 10.11.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 60505 бувається (зубчасте колесо 5 встановлено між фланцями 9, 10, жорстко прикріпленими до шестерні 1) і не призводить до зміни робочої зони їх зачеплення, що забезпечує можливість виконання шестерні та зубчастого колеса однакової ширини. Комп’ютерна верстка Л. Купенко 4 Використання запропонованої конструкції зубчастої передачі в приводі машин дозволяє знизити металомісткість зубчастої передачі за рахунок зменшення ширини шестерні. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed gearing
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЗубчатая передача
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/24
Код посилання
