Пристрій для реалізації симетричних функцій

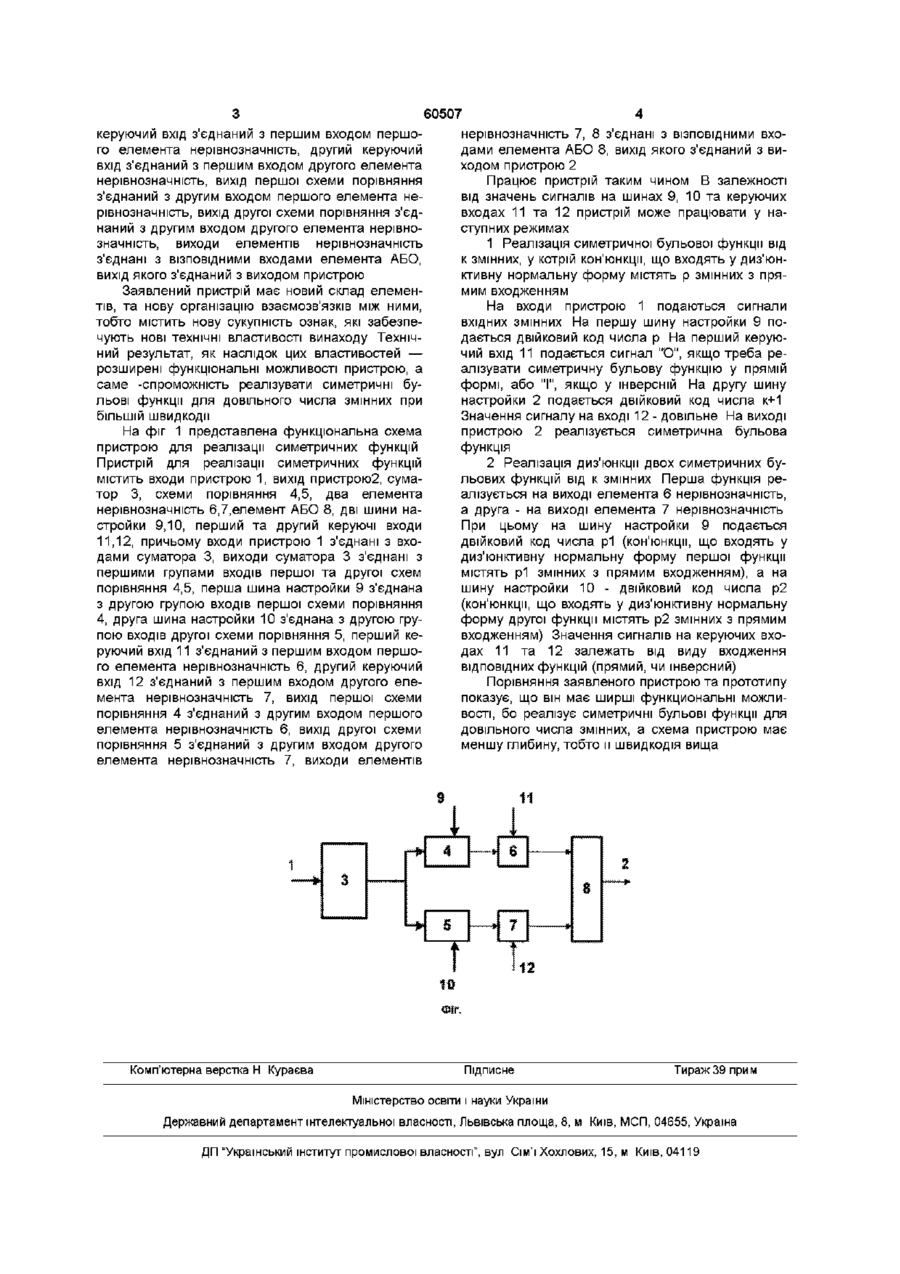

Пристрій для реалізації симетричних функцій, що містить входи пристрою, які з'єднані з входами суматора, елемент АБО, вихід пристрою, перший та другий керуючі входи, який відрізняється тим, що має дві схеми порівняння, дві шини настройки, два елемента нерівнозначність, причому виходи суматора з'єднані з першими групами входів першої та другої схем порівняння, перша шина на стройки з єднана з другою групою входів першої схеми порівняння, друга шина настройки з'єднана з другою групою входів другої схеми порівняння, перший керуючий вхід з'єднаний з першим входом першого елемента нерівнозначність, другий керуючий вхід з'єднаний з першим входом другого елемента нерівнозначність, вихід першої схеми порівняння з'єднаний з другим входом першого елемента нерівнозначність, вихід другої схеми порівняння з'єднаний з другим входом другого елемента нерівнозначність, виходи елементів нерівнозначність з'єднані з ВІДПОВІДНИМИ входами елемента АБО, вихід якого з'єднаний з виходом пристрою Винахід відноситься до обчислювальної техніки і призначений для реалізації заданої множини симетричних функцій за допомогою настройок Відомий пристрій для обчислення симетричних бульових функцій (а с СРСР № 1396137 кл G 06 F 7/00, опубл 1986 р), що містить шість входів, вихід, елементи рівнозначність, нерівнозначність, НІ, І-НІ Недоліком відомого пристрою є обмежені функціональні можливості, бо він реалізує симетричні ЛОГІЧНІ функції тільки для чотирьох змінних Відомий многофункцюнальний логічний модуль (ас СРСР № 1310800, кл G 06 F 7/00, опубл 1987 р), що містить шість входів, вихід пристрою, мультиплексор, два елементи І, елемент АБО, причому перший вхід пристрою з'єднаний з першим входом першого елемента І, другий вхід з'єднаний з першим адресним входом мультиплексора, вихід першого елемента І, з'єднаний з другим інформаційним входом мультиплексора, вихід першого елемента АБО з'єднаний з четвертим інформаційним входом мультиплексора Недоліком відомого пристрою є обмежені функціональні можливості, бо він не реалізує симетричні ЛОГІЧНІ функції для довільного числа змінних Найбільш близьким по технічній суті і результату, що досягається є комірка однорідного обчис лювального середовища (патент України № 21850, кл G 06 F 7/00, опубл 1998 р), що містить ВХІДНІ мультиплексори, блок регистрів, суматор, два дешифратори, елементи АБО, ВИХІДНІ мультиплексори, три входи настройки, вихід, блок діагностики Недоліком відомого пристрою є обмежені функціональні можливості, бо він реалізує симетричні ЛОГІЧНІ функції тільки для трьох змінних при низький швидкодії В основу винаходу поставлено задачу вдосконалення пристрою для реалізації симетричних функцій шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити ширші функціональні можливості при використанні винаходу, а саме - спроможність реалізувати симетричні бульові функції для довільного числа змінних при більшій швидкодії Поставлене завдання вирішується тим, що пристрій для реалізації симетричних функцій, що містить входи пристрою з'єднані з входами суматора, елемент АБО, вихід пристрою, перший та другий керуючі входи, згідно з винаходом має дві схеми порівняння, дві шини настройки, два елемента нерівнозначність, причьому виходи суматора з'єднані з першими групами входів першої та другої схем порівняння, перша шина настройки з'єднана з другою групою входів першої схеми порівняння, друга шина настройки з'єднана з другою групою входів другої схеми порівняння, перший 1 о ю о (О 60507 нерівнозначність 7, 8 з'єднані з ВІЗПОВІДНИМИ вхокеруючий вхід з єднаний з першим входом першодами елемента АБО 8, вихід якого з'єднаний з виго елемента нерівнозначність, другий керуючий ходом пристрою 2 вхід з'єднаний з першим входом другого елемента Працює пристрій таким чином В залежності нерівнозначність, вихід першої схеми порівняння від значень сигналів на шинах 9, 10 та керуючих з'єднаний з другим входом першого елемента невходах 11 та 12 пристрій може працювати у нарівнозначність, вихід другої схеми порівняння з'єдступних режимах наний з другим входом другого елемента нерівнозначність, виходи елементів нерівнозначність 1 Реалізація симетричної бульової функції від з'єднані з ВІЗПОВІДНИМИ входами елемента АБО, к змінних, у котрій кон'юнкції, що входять у диз'юнвихід якого з'єднаний з виходом пристрою ктивну нормальну форму містять р змінних з прямим входженням Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, На входипристрою 1 подаються сигнали тобто містить нову сукупність ознак, які забезпевхідних змінних На першу шину настройки 9 почують нові технічні властивості винаходу Технічдається двійковий код числа р На перший керуюний результат, як наслідок цих властивостей — чий вхід 11 подається сигнал "О", якщо треба рерозширені функціональні можливості пристрою, а алізувати симетричну бульову функцію у прямій саме -спроможність реалізувати симетричні буформі, або "І", якщо у інверсній На другу шину льові функції для довільного числа змінних при настройки 2 подається двійковий код числа к+1 більшій швидкодії Значення сигналу на вході 12 - довільне На виході пристрою 2 реалізується симетрична бульова На фіг 1 представлена функціональна схема функція пристрою для реалізації симетричних функцій Пристрій для реалізації симетричних функцій 2 Реалізація диз'юнкції двох симетричних бумістить входи пристрою 1, вихід пристрою2, сумальових функцій від к змінних Перша функція ретор 3, схеми порівняння 4,5, два елемента алізується на виході елемента 6 нерівнозначність, нерівнозначність 6,7,елемент АБО 8, дві шини наа друга - на виході елемента 7 нерівнозначність стройки 9,10, перший та другий керуючі входи При цьому на шину настройки 9 подається 11,12, причьому входи пристрою 1 з'єднані з входвійковий код числа р1 (кон'юнкції, що входять у дами суматора 3, виходи суматора 3 з'єднані з диз'юнктивну нормальну форму першої функції першими групами входів першої та другої схем містять р1 змінних з прямим входженням), а на порівняння 4,5, перша шина настройки 9 з'єднана шину настройки 10 - двійковий код числа р2 з другою групою входів першої схеми порівняння (кон'юнкції, що входять у диз'юнктивну нормальну 4, друга шина настройки 10 з'єднана з другою груформу другої функції містять р2 змінних з прямим пою входів другої схеми порівняння 5, перший кевходженням) Значення сигналів на керуючих вхоруючий вхід 11 з'єднаний з першим входом першодах 11 та 12 залежать від виду входження го елемента нерівнозначність 6, другий керуючий ВІДПОВІДНИХ функцій (прямий, чи інверсний) вхід 12 з'єднаний з першим входом другого елеПорівняння заявленого пристрою та прототипу мента нерівнозначність 7, вихід першої схеми показує, що він має ширші функциональні можлипорівняння 4 з'єднаний з другим входом першого вості, бо реалізує симетричні бульові функції для елемента нерівнозначність 6, вихід другої схеми довільного числа змінних, а схема пристрою має порівняння 5 з'єднаний з другим входом другого меншу глибину, тобто и швидкодія вища елемента нерівнозначність 7, виходи елементів Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
