Пристрій для прокатки порошкових матеріалів на металевій підкладці

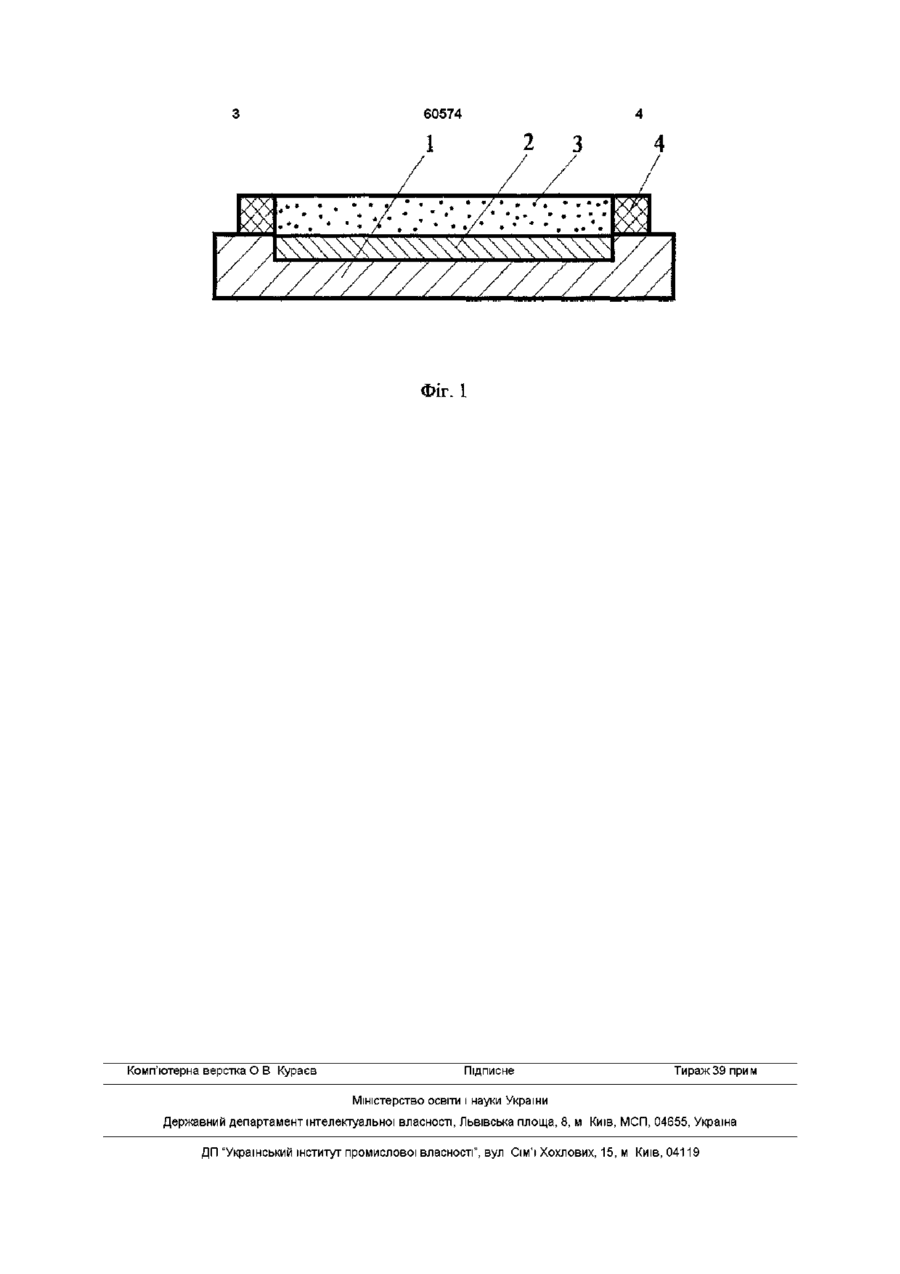

Пристрій для прокатки порошкових матеріалів на металевій підкладці, що включає плиту з пазом глибиною, що дорівнює товщині підкладки, який відрізняється тим, що на плиті на бокових ЗОВНІШНІХ кромках паза закріплені еластичні елементи Винахід відноситься до галузі порошкової металургії І може бути використаним для прокатки порошкових матеріалів на металевій підкладці В даний час велика увага приділяється якості готової металопродукцм При прокатці порошкових матеріалів на металевій підкладці через різницю осьових напруг спостерігається кривизна листа убік монометалевої складової Також актуальною є проблема одержання низької ЩІЛЬНОСТІ порошкового матеріалу біля бічних крайок листа по зрівнянню з серединною частиною Відзначене робить актуальним створення пристрою для прокатки порошкових матеріалів на підкладці, який би забезпечував високу площинність прокату з одночасним забезпеченням рівномірності деформації матеріалу по шириш листа Відомий пристрій для одержання біметалічних пластин заданих розмірів і форми, що включають порошковий шар і підкладку [1] Цей пристрій включає плиту, у якій виконано паз для розміщення підкладок До недоліку цього пристрою можна віднести одержання заниженої ЩІЛЬНОСТІ по бічних крайках листа В основу винаходу поставлено задачу збільшення ступеня обтиснення порошкового матеріалу по бічних крайках листа Поставлена задача вирішується шляхом закріплення елементів з еластичного матеріалу на плиті по боковим ЗОВНІШНІМ кромкам пазу, виконаного у плиті з глибиною рівній товщині підкладки Суть запропонованого винаходу пояснюється кресленням (фіг 1), на якому зображено плиту 1 з металевою підкладкою 2, на який знаходиться порошок 3 На плиті по боковим ЗОВНІШНІМ кромкам пазу закріплені еластичні елементи 4 При прокатці еластичні елементи пружно деформуються і створюють додаткове осьове зусилля, що виконує дві роли по-перше запобігає розсиплюванню порошку, по-друге підвищує деформуємість порошку по бічних крайках листа Еластичні елементи виконані з матеріалів з високим модулем пружності Джерела інформації 1 Ас 621473 СССР, МКИ В22 F3/18 Устройство для прокатки металлических порошков / Е Й Астров, В М Парышев, Ю А Шоткин и др 1 ю о (О 60574 4 / / - • •••.• : / . • . • / • . \ \ • :*.•; \ \ 77 УУУ/ / У/////// У/ 7у s\ \W У \ \ / \ \ N \ \ \ \ \ \ V Фіг. 1 Комп'ютерна верстка О В Кураєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
