Спосіб виготовлення оксидно-нікелевого електрода лужного акумулятора

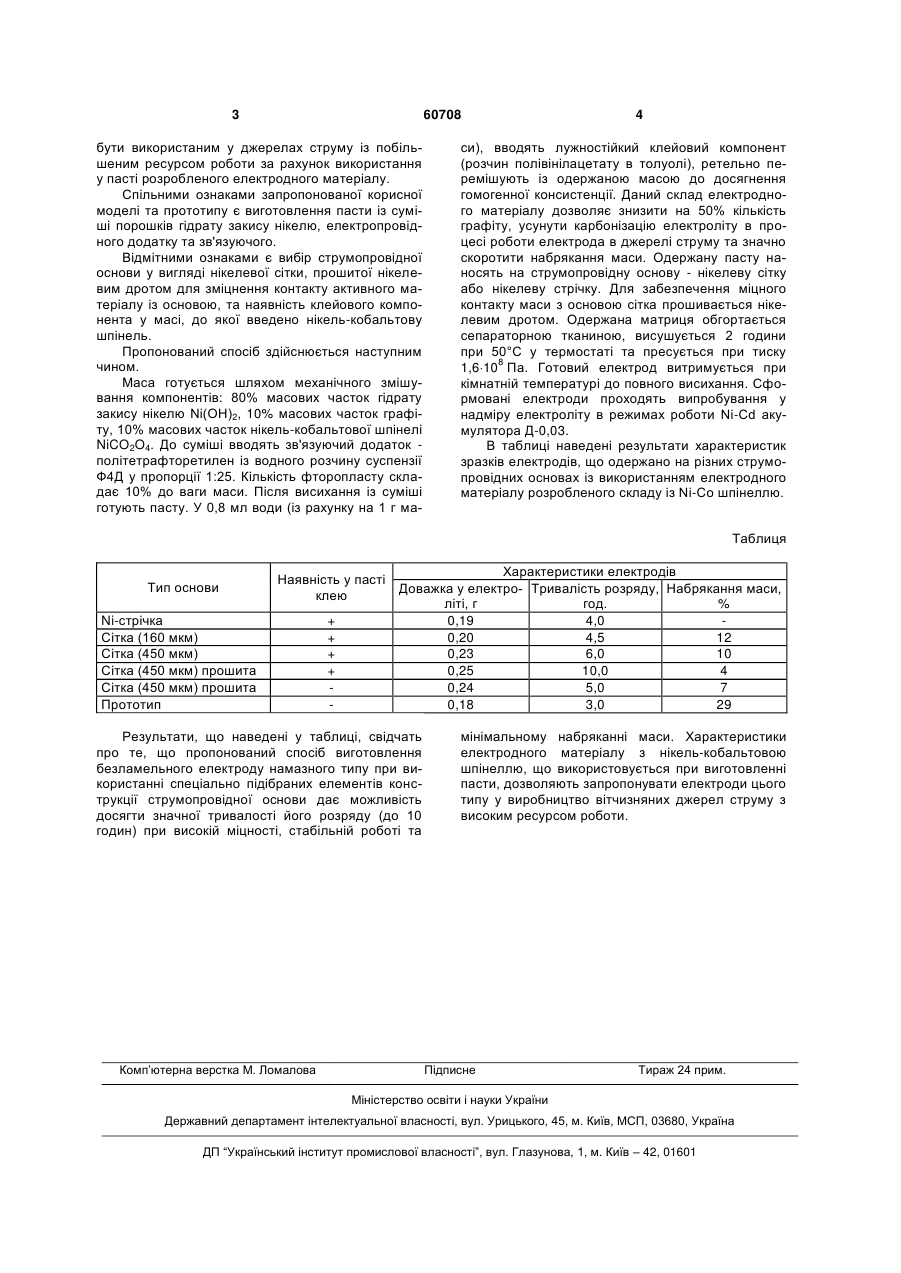

Спосіб виготовлення оксидно-нікелевого електрода для лужного акумулятора, який полягає в 3 60708 бути використаним у джерелах струму із побільшеним ресурсом роботи за рахунок використання у пасті розробленого електродного матеріалу. Спільними ознаками запропонованої корисної моделі та прототипу є виготовлення пасти із суміші порошків гідрату закису нікелю, електропровідного додатку та зв'язуючого. Відмітними ознаками є вибір струмопровідної основи у вигляді нікелевої сітки, прошитої нікелевим дротом для зміцнення контакту активного матеріалу із основою, та наявність клейового компонента у масі, до якої введено нікель-кобальтову шпінель. Пропонований спосіб здійснюється наступним чином. Маса готується шляхом механічного змішування компонентів: 80% масових часток гідрату закису нікелю Ni(OH)2, 10% масових часток графіту, 10% масових часток нікель-кобальтової шпінелі NiCO2O4. До суміші вводять зв'язуючий додаток політетрафторетилен із водного розчину суспензії Ф4Д у пропорції 1:25. Кількість фторопласту складає 10% до ваги маси. Після висихання із суміші готують пасту. У 0,8 мл води (із рахунку на 1 г ма 4 си), вводять лужностійкий клейовий компонент (розчин полівінілацетату в толуолі), ретельно перемішують із одержаною масою до досягнення гомогенної консистенції. Даний склад електродного матеріалу дозволяє знизити на 50% кількість графіту, усунути карбонізацію електроліту в процесі роботи електрода в джерелі струму та значно скоротити набрякання маси. Одержану пасту наносять на струмопровідну основу - нікелеву сітку або нікелеву стрічку. Для забезпечення міцного контакту маси з основою сітка прошивається нікелевим дротом. Одержана матриця обгортається сепараторною тканиною, висушується 2 години при 50°С у термостаті та пресується при тиску 8 1,610 Па. Готовий електрод витримується при кімнатній температурі до повного висихання. Сформовані електроди проходять випробування у надміру електроліту в режимах роботи Ni-Cd акумулятора Д-0,03. В таблиці наведені результати характеристик зразків електродів, що одержано на різних струмопровідних основах із використанням електродного матеріалу розробленого складу із Ni-Co шпінеллю. Таблиця Тип основи Наявність у пасті клею Ni-стрічка Сітка (160 мкм) Сітка (450 мкм) Сітка (450 мкм) прошита Сітка (450 мкм) прошита Прототип + + + + Характеристики електродів Доважка у електро- Тривалість розряду, Набрякання маси, літі, г год. % 0,19 4,0 0,20 4,5 12 0,23 6,0 10 0,25 10,0 4 0,24 5,0 7 0,18 3,0 29 Результати, що наведені у таблиці, свідчать про те, що пропонований спосіб виготовлення безламельного електроду намазного типу при використанні спеціально підібраних елементів конструкції струмопровідної основи дає можливість досягти значної тривалості його розряду (до 10 годин) при високій міцності, стабільній роботі та Комп’ютерна верстка М. Ломалова мінімальному набряканні маси. Характеристики електродного матеріалу з нікель-кобальтовою шпінеллю, що використовується при виготовленні пасти, дозволяють запропонувати електроди цього типу у виробництво вітчизняних джерел струму з високим ресурсом роботи. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
