Стакан доїльний

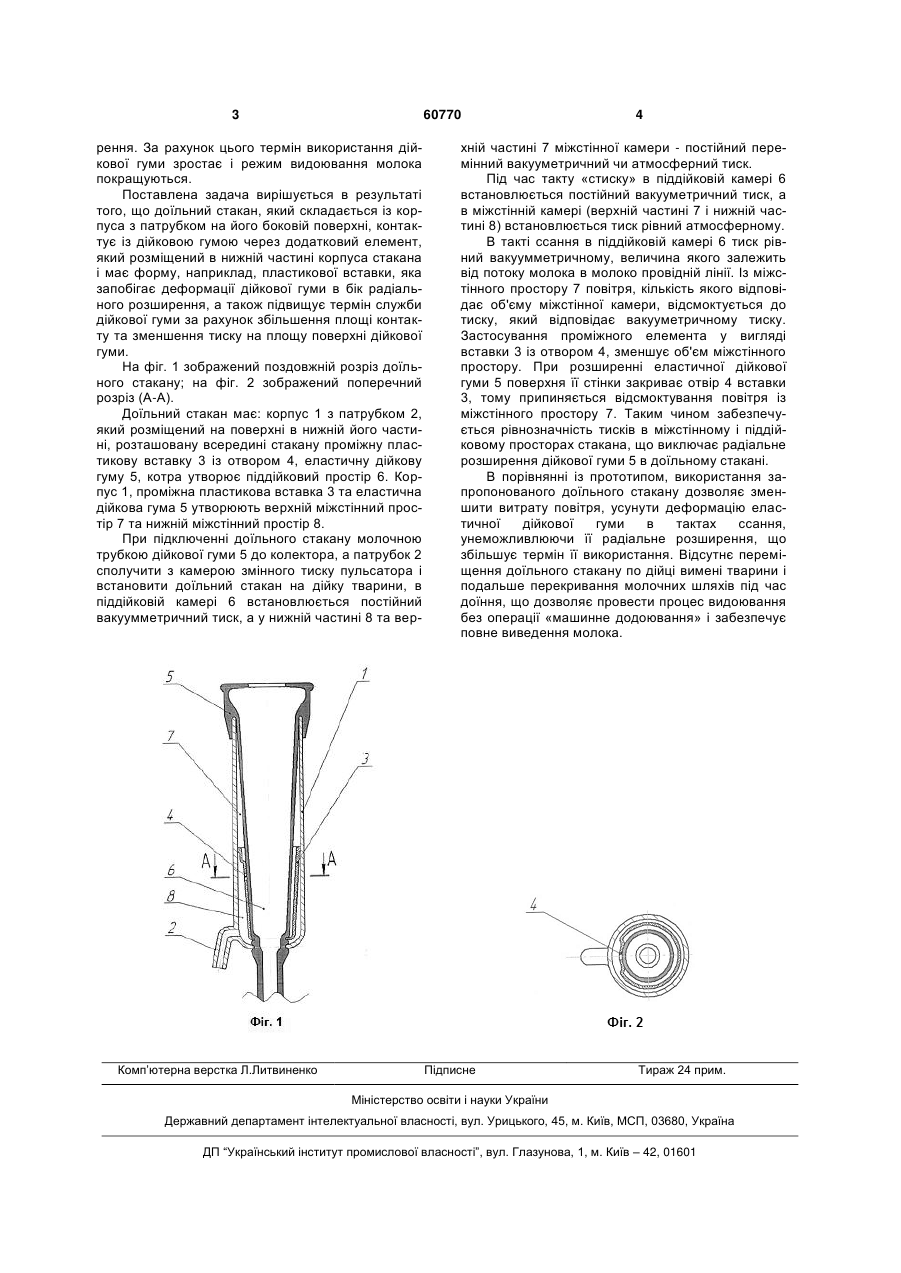

Стакан доїльний, який включає корпус з вакуумним патрубком і розміщену в корпусі дійкову гуму з присоском, який відрізняється тим, що в нижню частину гільзи вставлена вставка, яка закріплена в нижній частині дійкової гуми і з ущільненням розміщена в нижній частині гільзи стакана і через отвір сполучає в такті стиснення верхню і нижню частини міжстінного простору стакана. (19) (21) u201015219 (22) 17.12.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ГАБЧАК АНДРІЙ ВОЛОДИМИРОВИЧ, ФЕНЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) ГАБЧАК АНДРІЙ ВОЛОДИМИРОВИЧ, ФЕНЕНКО АНАТОЛІЙ ІВАНОВИЧ 3 60770 рення. За рахунок цього термін використання дійкової гуми зростає і режим видоювання молока покращуються. Поставлена задача вирішується в результаті того, що доїльний стакан, який складається із корпуса з патрубком на його боковій поверхні, контактує із дійковою гумою через додатковий елемент, який розміщений в нижній частині корпуса стакана і має форму, наприклад, пластикової вставки, яка запобігає деформації дійкової гуми в бік радіального розширення, а також підвищує термін служби дійкової гуми за рахунок збільшення площі контакту та зменшення тиску на площу поверхні дійкової гуми. На фіг. 1 зображений поздовжній розріз доїльного стакану; на фіг. 2 зображений поперечний розріз (А-А). Доїльний стакан має: корпус 1 з патрубком 2, який розміщений на поверхні в нижній його частині, розташовану всередині стакану проміжну пластикову вставку 3 із отвором 4, еластичну дійкову гуму 5, котра утворює піддійковий простір 6. Корпус 1, проміжна пластикова вставка 3 та еластична дійкова гума 5 утворюють верхній міжстінний простір 7 та нижній міжстінний простір 8. При підключенні доїльного стакану молочною трубкою дійкової гуми 5 до колектора, а патрубок 2 сполучити з камерою змінного тиску пульсатора і встановити доїльний стакан на дійку тварини, в піддійковій камері 6 встановлюється постійний вакуумметричний тиск, а у нижній частині 8 та вер Комп’ютерна верстка Л.Литвиненко 4 хній частині 7 міжстінної камери - постійний перемінний вакууметричний чи атмосферний тиск. Під час такту «стиску» в піддійковій камері 6 встановлюється постійний вакууметричний тиск, а в міжстінній камері (верхній частині 7 і нижній частині 8) встановлюється тиск рівний атмосферному. В такті ссання в піддійковій камері 6 тиск рівний вакуумметричному, величина якого залежить від потоку молока в молоко провідній лінії. Із міжстінного простору 7 повітря, кількість якого відповідає об'єму міжстінної камери, відсмоктується до тиску, який відповідає вакууметричному тиску. Застосування проміжного елемента у вигляді вставки 3 із отвором 4, зменшує об'єм міжстінного простору. При розширенні еластичної дійкової гуми 5 поверхня її стінки закриває отвір 4 вставки 3, тому припиняється відсмоктування повітря із міжстінного простору 7. Таким чином забезпечується рівнозначність тисків в міжстінному і піддійковому просторах стакана, що виключає радіальне розширення дійкової гуми 5 в доїльному стакані. В порівнянні із прототипом, використання запропонованого доїльного стакану дозволяє зменшити витрату повітря, усунути деформацію еластичної дійкової гуми в тактах ссання, унеможливлюючи її радіальне розширення, що збільшує термін її використання. Відсутнє переміщення доїльного стакану по дійці вимені тварини і подальше перекривання молочних шляхів під час доїння, що дозволяє провести процес видоювання без операції «машинне додоювання» і забезпечує повне виведення молока. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
