Спосіб чистового оброблення і поверхневого зміцнення зубчастих коліс

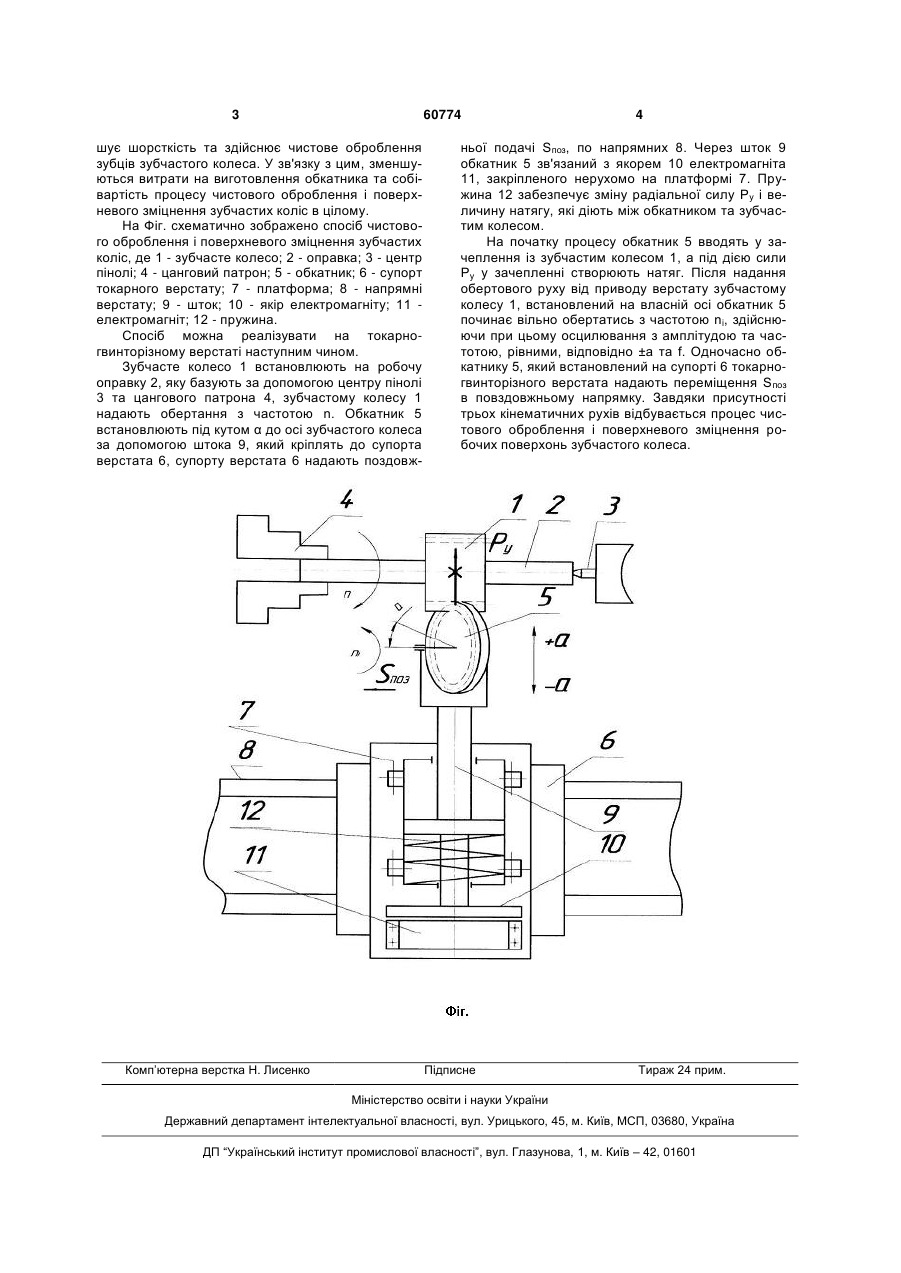

Спосіб чистового оброблення і поверхневого зміцнення зубчастих коліс, що включає їх холодне обкочування обкатником, виконаним у вигляді зубчастого колеса, загартованого до високої твердості, з наданням віброколивань у радіальному напрямку, який відрізняється тим, що зубчасте колесо і обкатник встановлюють з перехрещенням осей, а обкатнику одночасно надають поздовжнього переміщення. (19) (21) u201015232 (22) 17.12.2010 (24) 25.06.2011 (46) 25.06.2011, Бюл.№ 12, 2011 р. (72) ГРИЦАЙ ІГОР ЄВГЕНОВИЧ, ВОЛОШИН ІГОР ОЛЕГОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ "ЛЬВІВСЬКА ПОЛІТЕХНІКА" 3 60774 шує шорсткість та здійснює чистове оброблення зубців зубчастого колеса. У зв'язку з цим, зменшуються витрати на виготовлення обкатника та собівартість процесу чистового оброблення і поверхневого зміцнення зубчастих коліс в цілому. На Фіг. схематично зображено спосіб чистового оброблення і поверхневого зміцнення зубчастих коліс, де 1 - зубчасте колесо; 2 - оправка; 3 - центр пінолі; 4 - цанговий патрон; 5 - обкатник; 6 - супорт токарного верстату; 7 - платформа; 8 - напрямні верстату; 9 - шток; 10 - якір електромагніту; 11 електромагніт; 12 - пружина. Спосіб можна реалізувати на токарногвинторізному верстаті наступним чином. Зубчасте колесо 1 встановлюють на робочу оправку 2, яку базують за допомогою центру пінолі 3 та цангового патрона 4, зубчастому колесу 1 надають обертання з частотою n. Обкатник 5 встановлюють під кутом α до осі зубчастого колеса за допомогою штока 9, який кріплять до супорта верстата 6, супорту верстата 6 надають поздовж Комп’ютерна верстка Н. Лиcенко 4 ньої подачі Sпоз, по напрямних 8. Через шток 9 обкатник 5 зв'язаний з якорем 10 електромагніта 11, закріпленого нерухомо на платформі 7. Пружина 12 забезпечує зміну радіальної силу Ру і величину натягу, які діють між обкатником та зубчастим колесом. На початку процесу обкатник 5 вводять у зачеплення із зубчастим колесом 1, а під дією сили Ру у зачепленні створюють натяг. Після надання обертового руху від приводу верстату зубчастому колесу 1, встановлений на власній осі обкатник 5 починає вільно обертатись з частотою ni, здійснюючи при цьому осцилювання з амплітудою та частотою, рівними, відповідно ±а та f. Одночасно обкатнику 5, який встановлений на супорті 6 токарногвинторізного верстата надають переміщення Sпоз в повздовжньому напрямку. Завдяки присутності трьох кінематичних рухів відбувається процес чистового оброблення і поверхневого зміцнення робочих поверхонь зубчастого колеса. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
