Черв’ячний екструдер

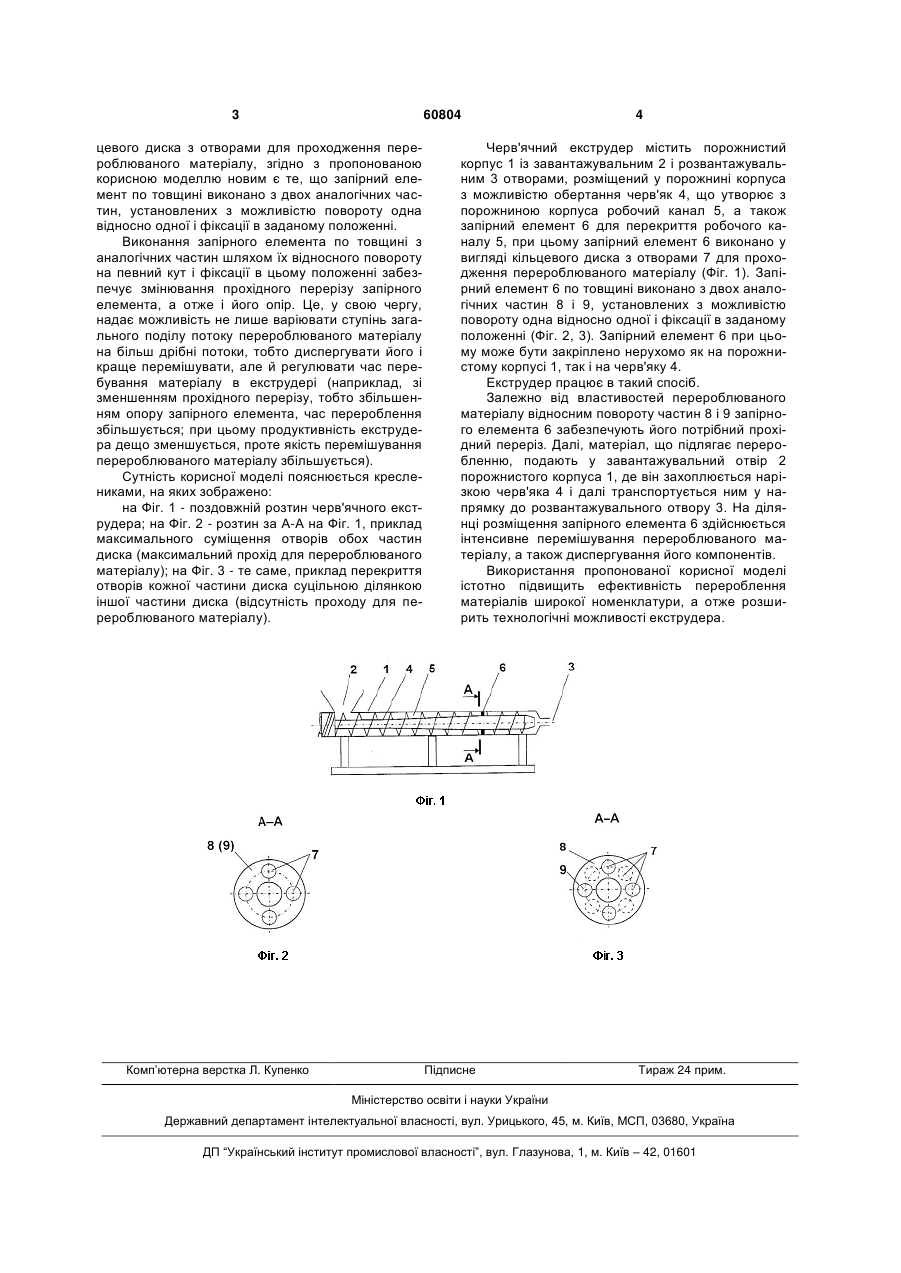

Черв'ячний екструдер, що містить порожнистий корпус із завантажувальним і розвантажувальним отворами, розміщений у порожнині корпуса з 3 60804 цевого диска з отворами для проходження перероблюваного матеріалу, згідно з пропонованою корисною моделлю новим є те, що запірний елемент по товщині виконано з двох аналогічних частин, установлених з можливістю повороту одна відносно одної і фіксації в заданому положенні. Виконання запірного елемента по товщині з аналогічних частин шляхом їх відносного повороту на певний кут і фіксації в цьому положенні забезпечує змінювання прохідного перерізу запірного елемента, а отже і його опір. Це, у свою чергу, надає можливість не лише варіювати ступінь загального поділу потоку перероблюваного матеріалу на більш дрібні потоки, тобто диспергувати його і краще перемішувати, але й регулювати час перебування матеріалу в екструдері (наприклад, зі зменшенням прохідного перерізу, тобто збільшенням опору запірного елемента, час перероблення збільшується; при цьому продуктивність екструдера дещо зменшується, проте якість перемішування перероблюваного матеріалу збільшується). Сутність корисної моделі пояснюється креслениками, на яких зображено: на Фіг. 1 - поздовжній розтин черв'ячного екструдера; на Фіг. 2 - розтин за А-А на Фіг. 1, приклад максимального суміщення отворів обох частин диска (максимальний прохід для перероблюваного матеріалу); на Фіг. 3 - те саме, приклад перекриття отворів кожної частини диска суцільною ділянкою іншої частини диска (відсутність проходу для перероблюваного матеріалу). Комп’ютерна верстка Л. Купенко 4 Черв'ячний екструдер містить порожнистий корпус 1 із завантажувальним 2 і розвантажувальним 3 отворами, розміщений у порожнині корпуса з можливістю обертання черв'як 4, що утворює з порожниною корпуса робочий канал 5, а також запірний елемент 6 для перекриття робочого каналу 5, при цьому запірний елемент 6 виконано у вигляді кільцевого диска з отворами 7 для проходження перероблюваного матеріалу (Фіг. 1). Запірний елемент 6 по товщині виконано з двох аналогічних частин 8 і 9, установлених з можливістю повороту одна відносно одної і фіксації в заданому положенні (Фіг. 2, 3). Запірний елемент 6 при цьому може бути закріплено нерухомо як на порожнистому корпусі 1, так і на черв'яку 4. Екструдер працює в такий спосіб. Залежно від властивостей перероблюваного матеріалу відносним повороту частин 8 і 9 запірного елемента 6 забезпечують його потрібний прохідний переріз. Далі, матеріал, що підлягає переробленню, подають у завантажувальний отвір 2 порожнистого корпуса 1, де він захоплюється нарізкою черв'яка 4 і далі транспортується ним у напрямку до розвантажувального отвору 3. На ділянці розміщення запірного елемента 6 здійснюється інтенсивне перемішування перероблюваного матеріалу, а також диспергування його компонентів. Використання пропонованої корисної моделі істотно підвищить ефективність перероблення матеріалів широкої номенклатури, а отже розширить технологічні можливості екструдера. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
