Пристрій для фальцювання розгорток картонного паковання

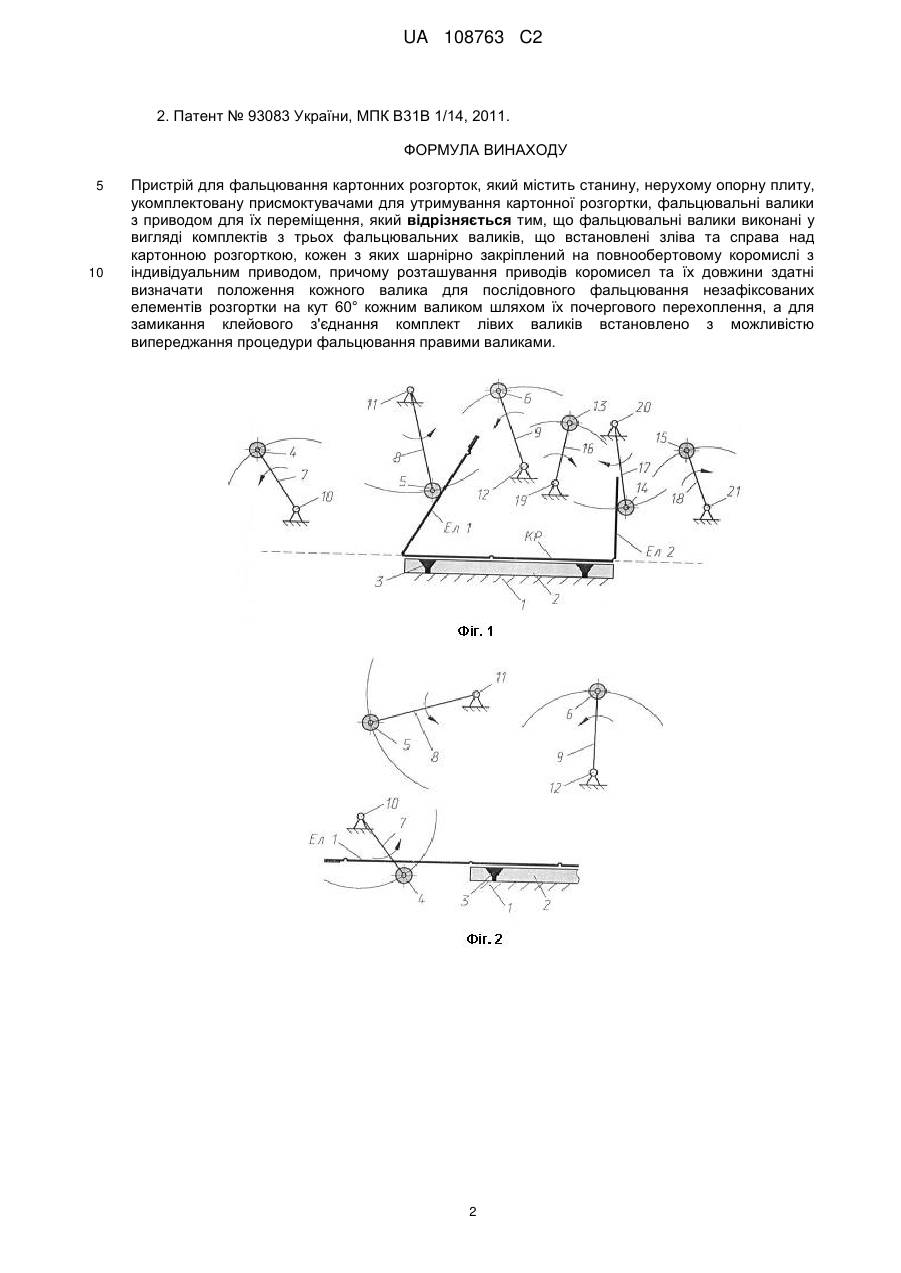

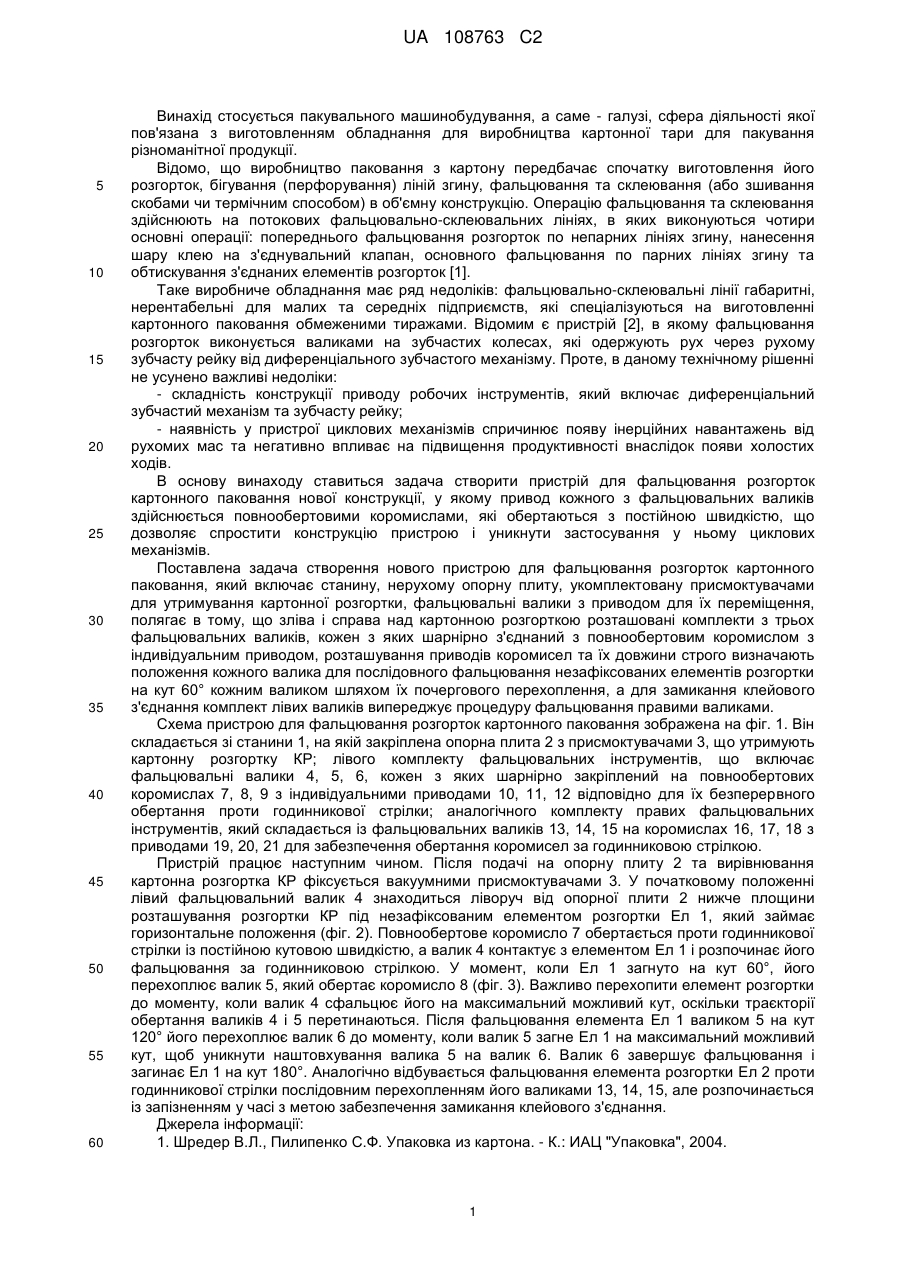

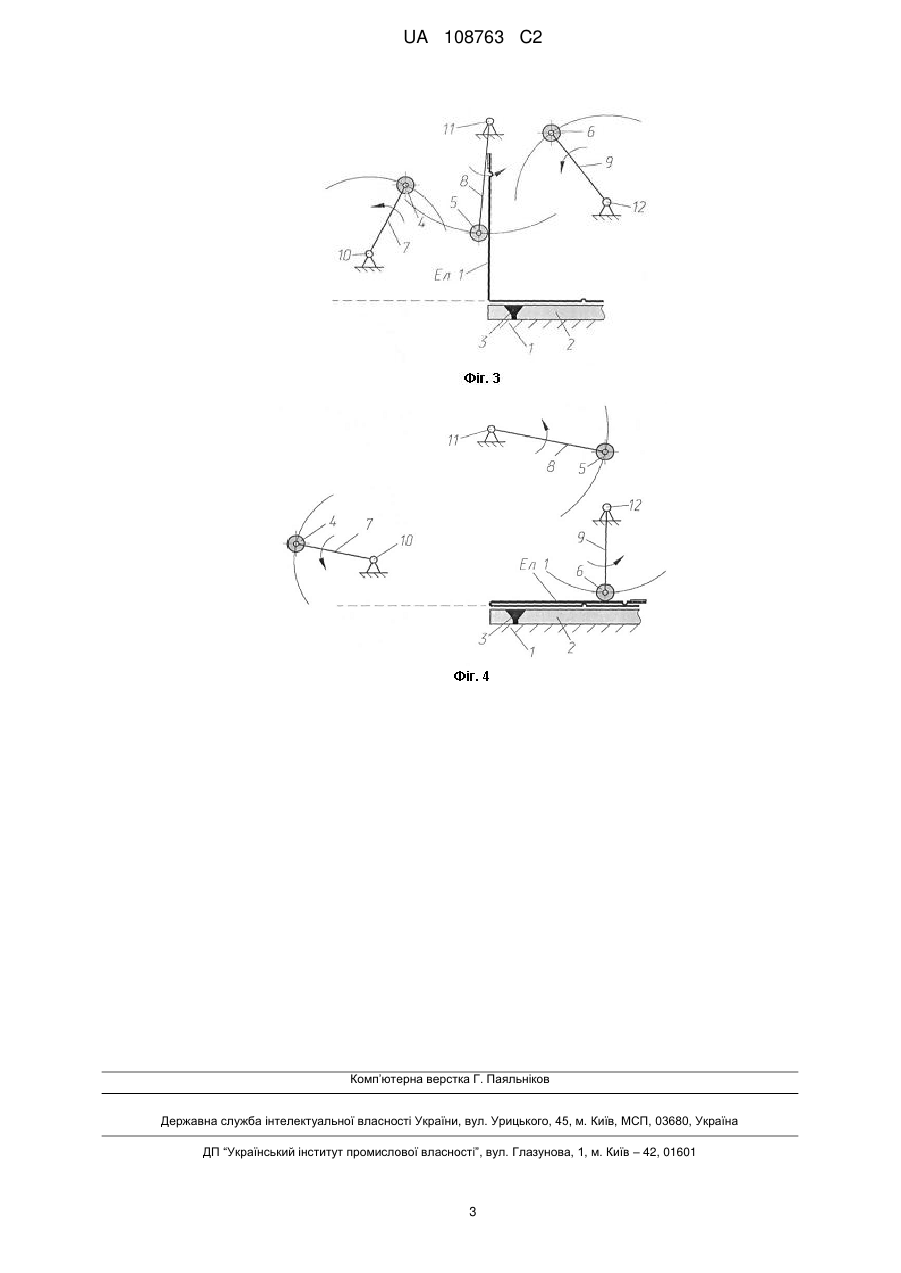

Реферат: Пристрій для фальцювання розгорток картонного паковання призначений для впровадження у виробництво тари з картону, складається з опорної плити з вакуумними присмоктувачами для закріплення картонної розгортки, лівого та правого комплектів фальцювальних інструментів, які включають по три фальцювальні валики, кожен з яких шарнірно закріплений на повнообертовому коромислі з індивідуальним приводом, ліві валики обертаються проти годинникової стрілки, а праві - за годинниковою стрілкою. UA 108763 C2 (12) UA 108763 C2 UA 108763 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пакувального машинобудування, а саме - галузі, сфера діяльності якої пов'язана з виготовленням обладнання для виробництва картонної тари для пакування різноманітної продукції. Відомо, що виробництво паковання з картону передбачає спочатку виготовлення його розгорток, бігування (перфорування) ліній згину, фальцювання та склеювання (або зшивання скобами чи термічним способом) в об'ємну конструкцію. Операцію фальцювання та склеювання здійснюють на потокових фальцювально-склеювальних лініях, в яких виконуються чотири основні операції: попереднього фальцювання розгорток по непарних лініях згину, нанесення шару клею на з'єднувальний клапан, основного фальцювання по парних лініях згину та обтискування з'єднаних елементів розгорток [1]. Таке виробниче обладнання має ряд недоліків: фальцювально-склеювальні лінії габаритні, нерентабельні для малих та середніх підприємств, які спеціалізуються на виготовленні картонного паковання обмеженими тиражами. Відомим є пристрій [2], в якому фальцювання розгорток виконується валиками на зубчастих колесах, які одержують рух через рухому зубчасту рейку від диференціального зубчастого механізму. Проте, в даному технічному рішенні не усунено важливі недоліки: - складність конструкції приводу робочих інструментів, який включає диференціальний зубчастий механізм та зубчасту рейку; - наявність у пристрої циклових механізмів спричинює появу інерційних навантажень від рухомих мас та негативно впливає на підвищення продуктивності внаслідок появи холостих ходів. В основу винаходу ставиться задача створити пристрій для фальцювання розгорток картонного паковання нової конструкції, у якому привод кожного з фальцювальних валиків здійснюється повнообертовими коромислами, які обертаються з постійною швидкістю, що дозволяє спростити конструкцію пристрою і уникнути застосування у ньому циклових механізмів. Поставлена задача створення нового пристрою для фальцювання розгорток картонного паковання, який включає станину, нерухому опорну плиту, укомплектовану присмоктувачами для утримування картонної розгортки, фальцювальні валики з приводом для їх переміщення, полягає в тому, що зліва і справа над картонною розгорткою розташовані комплекти з трьох фальцювальних валиків, кожен з яких шарнірно з'єднаний з повнообертовим коромислом з індивідуальним приводом, розташування приводів коромисел та їх довжини строго визначають положення кожного валика для послідовного фальцювання незафіксованих елементів розгортки на кут 60° кожним валиком шляхом їх почергового перехоплення, а для замикання клейового з'єднання комплект лівих валиків випереджує процедуру фальцювання правими валиками. Схема пристрою для фальцювання розгорток картонного паковання зображена на фіг. 1. Він складається зі станини 1, на якій закріплена опорна плита 2 з присмоктувачами 3, що утримують картонну розгортку КР; лівого комплекту фальцювальних інструментів, що включає фальцювальні валики 4, 5, 6, кожен з яких шарнірно закріплений на повнообертових коромислах 7, 8, 9 з індивідуальними приводами 10, 11, 12 відповідно для їх безперервного обертання проти годинникової стрілки; аналогічного комплекту правих фальцювальних інструментів, який складається із фальцювальних валиків 13, 14, 15 на коромислах 16, 17, 18 з приводами 19, 20, 21 для забезпечення обертання коромисел за годинниковою стрілкою. Пристрій працює наступним чином. Після подачі на опорну плиту 2 та вирівнювання картонна розгортка КР фіксується вакуумними присмоктувачами 3. У початковому положенні лівий фальцювальний валик 4 знаходиться ліворуч від опорної плити 2 нижче площини розташування розгортки КР під незафіксованим елементом розгортки Ел 1, який займає горизонтальне положення (фіг. 2). Повнообертове коромисло 7 обертається проти годинникової стрілки із постійною кутовою швидкістю, а валик 4 контактує з елементом Ел 1 і розпочинає його фальцювання за годинниковою стрілкою. У момент, коли Ел 1 загнуто на кут 60°, його перехоплює валик 5, який обертає коромисло 8 (фіг. 3). Важливо перехопити елемент розгортки до моменту, коли валик 4 сфальцює його на максимальний можливий кут, оскільки траєкторії обертання валиків 4 і 5 перетинаються. Після фальцювання елемента Ел 1 валиком 5 на кут 120° його перехоплює валик 6 до моменту, коли валик 5 загне Ел 1 на максимальний можливий кут, щоб уникнути наштовхування валика 5 на валик 6. Валик 6 завершує фальцювання і загинає Ел 1 на кут 180°. Аналогічно відбувається фальцювання елемента розгортки Ел 2 проти годинникової стрілки послідовним перехопленням його валиками 13, 14, 15, але розпочинається із запізненням у часі з метою забезпечення замикання клейового з'єднання. Джерела інформації: 1. Шредер В.Л., Пилипенко С.Ф. Упаковка из картона. - К.: ИАЦ "Упаковка", 2004. 1 UA 108763 C2 2. Патент № 93083 України, МПК В31В 1/14, 2011. ФОРМУЛА ВИНАХОДУ 5 10 Пристрій для фальцювання картонних розгорток, який містить станину, нерухому опорну плиту, укомплектовану присмоктувачами для утримування картонної розгортки, фальцювальні валики з приводом для їх переміщення, який відрізняється тим, що фальцювальні валики виконані у вигляді комплектів з трьох фальцювальних валиків, що встановлені зліва та справа над картонною розгорткою, кожен з яких шарнірно закріплений на повнообертовому коромислі з індивідуальним приводом, причому розташування приводів коромисел та їх довжини здатні визначати положення кожного валика для послідовного фальцювання незафіксованих елементів розгортки на кут 60° кожним валиком шляхом їх почергового перехоплення, а для замикання клейового з'єднання комплект лівих валиків встановлено з можливістю випереджання процедури фальцювання правими валиками. 2 UA 108763 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
