Пристрій для фотокопіювальної електроіскрової обробки

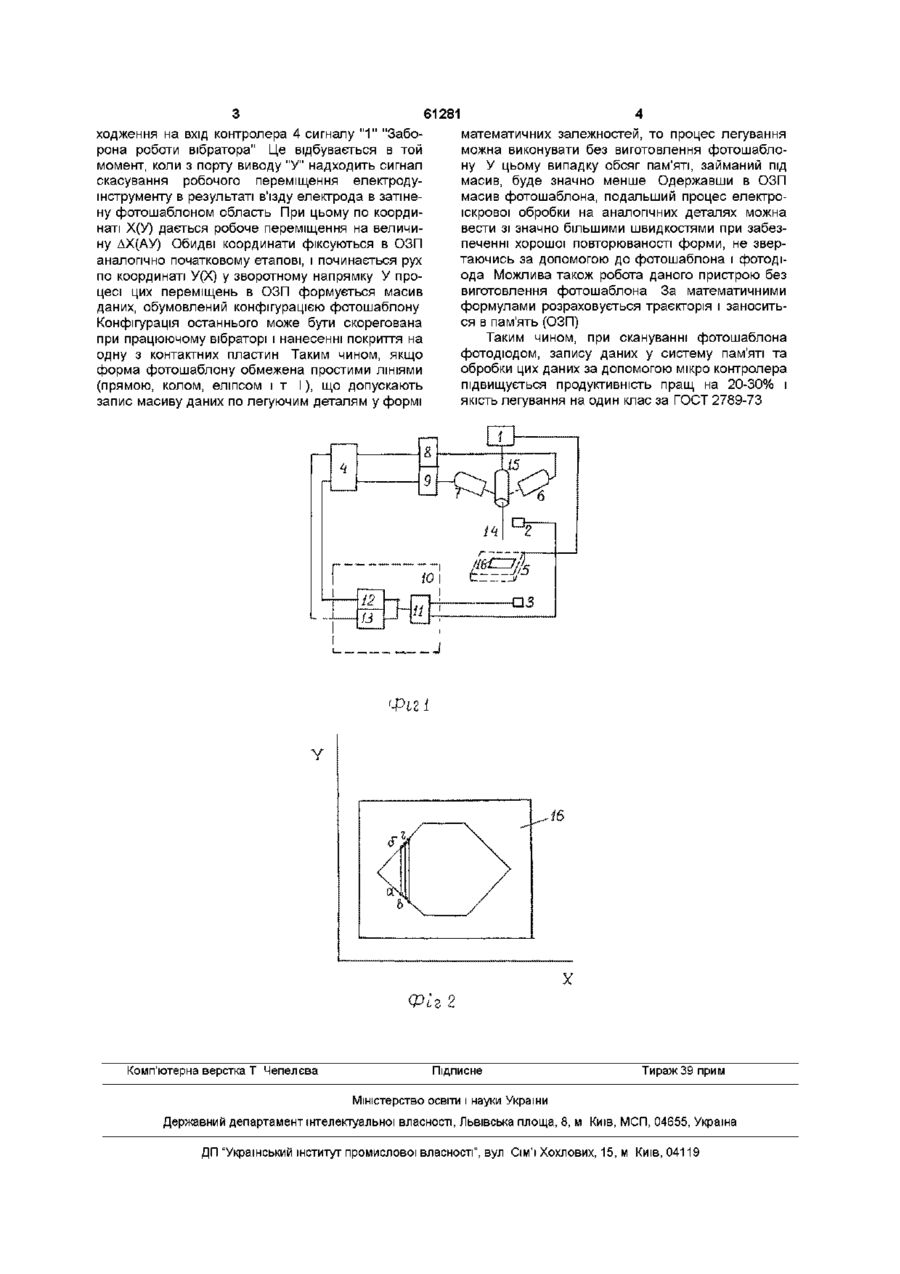

Пристрій для фотокопіювальної електроіскрової обробки, що містить джерело живлення, під ключене до деталі і електрода-інструмента, зв'язаною з вібратором, двигунами поперечної і подовжньої подачі вібратора з блоками керування, джерело випромінювання, фотодатчик, виконаний у вигляді тригера Шмідта, вихід якого підключений до входу Т-тригера і одновібратора, виходи яких зв'язані з блоками керування подачею вібратора, який відрізняється тим, що в нього введено мікроконтролер, який обробляє сигнали, які надходять від фотодатчика, і записує їх у свою пам'ять для збереження контуру оброблюваних деталей Винахід відноситься до електрофізичних методів обробки, а саме до пристроїв для електроіскрового легування, зміцнення і відновлення розмірів виробу зі струмопровідних матеріалів Відомий пристрій для фотокопіювальної електроіскрової обробки (а с СРСР за заявкою №1090520 АВ23Р1/18, 1980), що містить джерело живлення, підключене до деталі і електродуінструменту, зв'язаному з вібратором, двигуни поперечної і подовжньої подачі вібратора з блоками керування, джерело випромінювання, фотодатчик і блок обробки сигналів фотодатчика, виконаний у виді тригера Шмідта, вихід якого підключений до входу Т-тригера й одновібратора, виходи яких зв'язані з блоками керування подачею вібратора Недолік даного пристрою полягає в тім, що фотодюд постійно сканує фотошаблон при кожній обробці Наприкінці циклу обробки однієї деталі необхідно вручну зробити повернення керуючого електроду у вихідне становище В основу винаходу поставлена задача підвищення продуктивності і якості легування Виконання поставленої задачі досягається тим, що до пристрою, що містить джерело живлення, підключене до деталі і електродуінструменту, зв'язаному з вібратором, двигуни поперечної і подовжньої подачі вібратора з блоками керування, джерело випромінювання, фотодатчик і блок обробки сигналів фото датчика, виконаний у виді тригера Шмідта, вихід якого підключений до входу Т-тригера і одно вібратора, виходи яких зв'язані з блоками керування подачею вібратора, введено мікро контролер (МК), який обробляє сиг нали, що надходять від фотодатчика, і записує їх в свою пам'ять для збереження контуру оброблюваних деталей Пристрій (фиг 1) містить джерело живлення 1, джерело випромінювання 2, фото діод 3, мікроконтролер (МК) 4, контактні пластини 5, на яких розташовуються заготовки, двигуни 6 і 7, блоки керування двигунами 8 і 9, блок обробки сигналів фотодатчика 10, виконаний у виді тригера Шмідта 11, Т-тригера 12 і одновібратора 13 На фіг 1 представлено також електрод-інструмент 14, вібратор 15, фотошаблон 16 На фіг 2 показано детальніше фотошаблон 16 з контуром, який характеризує межу обробки Фотошаблон "прив'язується" до системи координат ХУ Пристрій працює таким чином (фіг 2) При первісному запуску установлюються фотошаблон 16, джерело випромінювання 2, фото діод 3 і подається напруга живлення За допомогою двигунів 6 і 7 електрод-інструмент 14 встановлюється в початкову точку, наприклад "а", системи координат УХ (фіг 2) За показниками датчиків в оперативний запам'ятовуючий пристрій (ОЗП) вводяться по два показники по координаті У вводиться "1" там, де промінь не попадає на фотодюд, і "0" там, де фотодюд починає висвітлюватися, по координаті X проводиться аналогічна операція запису в ОЗП Таким чином в точці "а" формується сигнал "Дозволу роботи вібратора" Одночасно з порту виводу "У" контролера 4 надходить сигнал на робоче переміщення електроду вздовж осі У Електродінструмент 14 переміщується вздовж осі У до над 00 (О 61281 ходження на вхід контролера 4 сигналу " 1 " "Заборона роботи вібратора" Це відбувається в той момент, коли з порту виводу "У" надходить сигнал скасування робочого переміщення електродуінструменту в результаті в'їзду електрода в затінену фотошаблоном область При цьому по координаті Х(У) дається робоче переміщення на величину ДХ(АУ) Обидві координати фіксуються в ОЗП аналогічно початковому етапові, і починається рух по координаті У(Х) у зворотному напрямку У процесі цих переміщень в ОЗП формується масив даних, обумовлений конфігурацією фотошаблону Конфігурація останнього може бути скорегована при працюючому вібраторі і нанесенні покриття на одну з контактних пластин Таким чином, якщо форма фотошаблону обмежена простими ЛІНІЯМИ (прямою, колом, еліпсом I T I), що допускають запис масиву даних по легуючим деталям у формі математичних залежностей, то процес легування можна виконувати без виготовлення фотошаблону У цьому випадку обсяг пам'яті, займаний підмасив, буде значно менше Одержавши в ОЗП масив фотошаблона, подальший процес електроіскрової обробки на аналогічних деталях можна вести зі значно більшими швидкостями при забезпеченні хорошої повторюваності форми, не звертаючись за допомогою до фотошаблона і фотодіода Можлива також робота даного пристрою без виготовлення фотошаблона За математичними формулами розраховується траєкторія і заноситься в пам'ять (ОЗП) Таким чином, при скануванні фотошаблона фотодюдом, запису даних у систему пам'яті та обробки цих даних за допомогою мікро контролера підвищується продуктивність пращ на 20-30% і якість легування на один клас за ГОСТ 2789-73 Фіг і Y У Фіг 2 Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
