Вібронавантажувач для обробки металів тиском

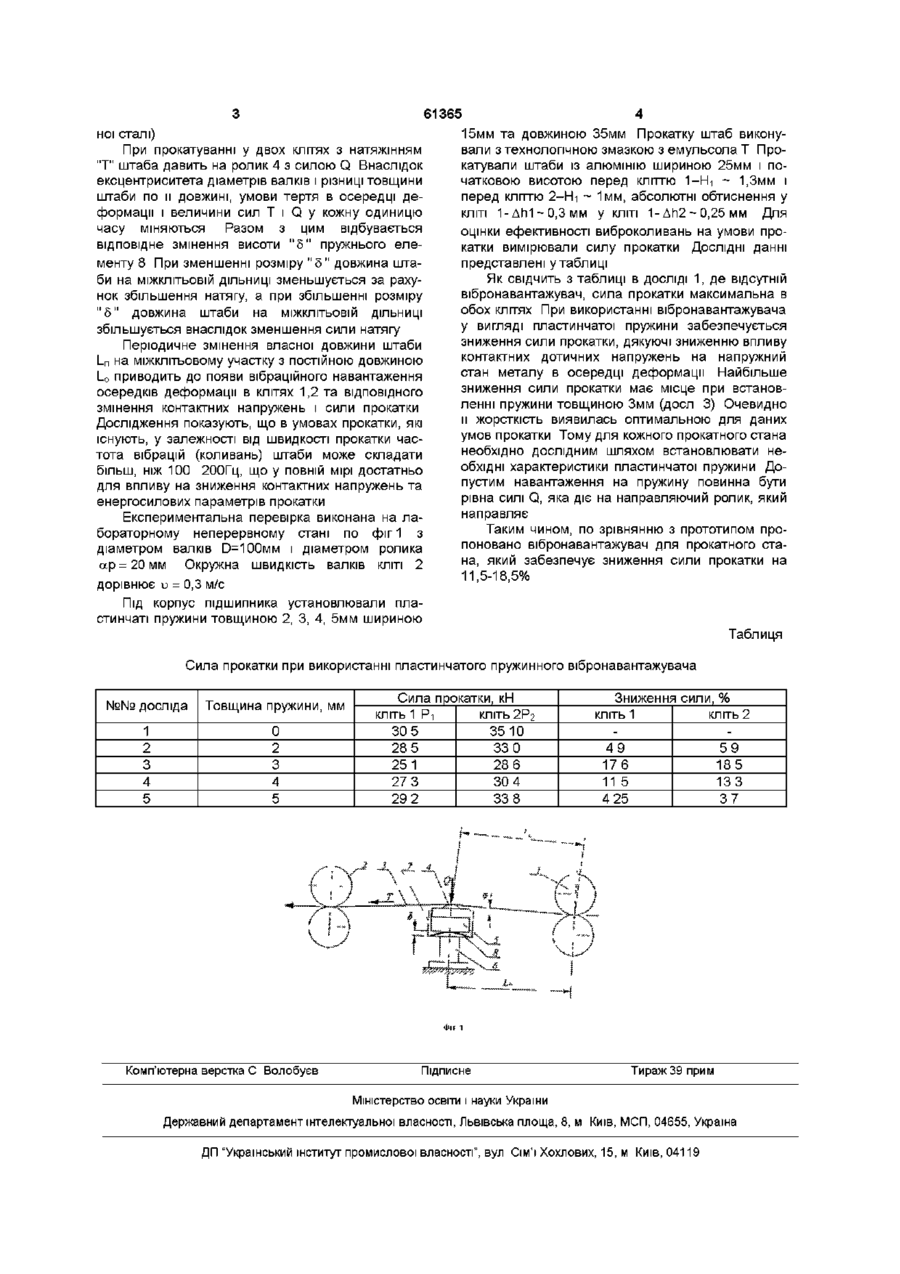

Вібронавантажувач для обробки металів тиском, що виконаний у вигляді пружини, встановленої під робочим інструментом, який відрізняється тим, що вібронавантажувач виконано у вигляді пластинчатої пружини і встановлено під корпусом підшипника ролика прокатного стана, який направляє штабу Винахід, відноситься до листопрокатного виробництва, зокрема, до холодної прокатки штаб Шариковий вібронавантажувач, який відомий, для прокатного стана, який складається з корпуса, привода конічної пари, яка з'єднана з упорним вібропідшипником На біговій стежці нижнього кільця вібропідшипника виготовлені западини, число яких рівне числу шариків у сепараторі При обертанні верхнього кільця вібропідшипника шарики періодично попадають у западини нижнього кільця і таким чином, відбувається періодичне змінення міжвалкового зазору і, разом з цим, періодичне змінення сили прокатки Середнє значення сили виявляється меньше сили, яка одержується при прокатуванні без вібронавантажувача (В М Клименко, В Н Шаповал Вибрационная обработка металлов давлением Киев Техніка,1977,с ЮЗ, рис 45) го стана, де сили прокатки знаходяться в межах 520МН, воно не може бути використано, так як відсутні компактні гвинтові пружини на таку нагрузку і, крім того значні габарити пружин будуть збільшувати габарити та масу прокатного стана В основу винаходу поставлено задачу створення такого вібронавантажувача, в якому за рахунок нового виконання пружини і використані и місцезнаходження , забезпечується зниження сили прокатки і витрат електроенергії Для рішення поставленої задачі вібронавантажувач для обробки металів тиском у вигляді пружини, установлено під робочим інструментом, згідно винаходу вібронавантажувач, який виконано у вигляді пластинчатої пружини, яку установлено під корпусом підшипника, ролика прокатного стана, який направляє штабу Застосування вібронавантажувача, який запропоновано, забезпечує в перерізі штаби, яка прокатується з перемінною силою натягу Т, автоколивання за рахунок циклічного змінення контактних напружень в осередках деформації суміжних прокатних клітей і разом з цим, зниження сили прокатки Технічним результатом винаходу є зниження в осередці деформації контактних напружень сили прокатки і витрат електроенергії На фіг 1 показано прокатні КЛІТІ 1 і 2 які прокатують штабу 3, яка опирається на циліндричний ролик 4, який розташовано шейками у корпусах ПІДШИПНИКІВ 5 Регулювання положення ролика 4 по висоті виконується гідроциліндром 6, а між корпусом підшипника 5 і основою рами 7 установлено пружній елемент 8 (наприклад, ресора із пружин Недоліком цього вібронавантажувача є підвищений рівень шуму від періодичного удару валка по штабі та складність виготовлення Найбільш близьким по сумісності признаків до заявляемого є вібронавантажувач у вигляді пружини, на яку опирається робочий інструмент (волока) При здійсненні пластичної деформації металу шляхом протягування проволоки (профілю) через волоку виникають автоколивання, які навантажуються пульсуючою силою протягування (В Н Шаповал и др Вибрационные приводы в металлообработке - Киев Техніка, 1983 с 63, рис 37,г) Недоліком цього пристрою є те, що воно може бути застосоване лише при невеликих значеннях сили протягування (доО,5МН) В умовах прокатно ю (О СО (О 61365 ноі сталі) 15мм та довжиною 35мм Прокатку штаб виконуПри прокатуванні у двох клітях з натяжінням вали з технологічною змазкою з емульсола Т Про"Т" штаба давить на ролик 4 з силою Q Внаслідок катували штаби із алюмінію шириною 25мм і поексцентриситета діаметрів валків і різниці товщини чатковою висотою перед кліттю 1-Ні ~ 1,3мм і штаби по и довжині, умови тертя в осередці деперед кліттю 2-Ні ~ 1мм, абсолютні обтиснення у формації і величини сил Т і Q у кожну одиницю КЛІТІ 1-ДМ~0,Змм у КЛІТІ 1- Дп2 ~ 0,25 мм Для часу міняються Разом з цим відбувається оцінки ефективності виброколивань на умови провідповідне змінення висоти " 5 " пружнього елекатки вимірювали силу прокатки ДОСЛІДНІ данні менту 8 При зменшенні розміру " 5" довжина штапредставлені у таблиці би на МІЖКЛІТЬОВІЙ ДІЛЬНИЦІ зменьшується за рахуЯк свідчить з таблиці в ДОСЛІДІ 1, де відсутній нок збільшення натягу, а при збільшенні розміру вібронавантажувач, сила прокатки максимальна в " 5" довжина штаби на МІЖКЛІТЬОВІЙ ДІЛЬНИЦІ обох клітях При використанні вібронавантажувача збільшується внаслідок зменшення сили натягу у вигляді пластинчатої пружини забезпечується зниження сили прокатки, дякуючі зниженню впливу Періодичне змінення власної довжини штаби контактних дотичних напружень на напружний І_п на міжклітьовому участку з постійною довжиною стан металу в осередці деформації Найбільше І_о приводить до появи вібраційного навантаження зниження сили прокатки має місце при встановосередків деформації в клітях 1,2 та ВІДПОВІДНОГО ленні пружини товщиною Змм (досл 3) Очевидно змінення контактних напружень і сили прокатки и жорсткість виявилась оптимальною для даних Дослідження показують, що в умовах прокатки, які умов прокатки Тому для кожного прокатного стана існують, у залежності від швидкості прокатки часнеобхідно дослідним шляхом встановлювати нетота вібрацій (коливань) штаби може складати обхідні характеристики пластинчатої пружини Добільш, ніж 100 200Гц, що у повній мірі достатньо пустим навантаження на пружину повинна бути для впливу на зниження контактних напружень та рівна силі Q, яка діє на направляючий ролик, який енергосилових параметрів прокатки направляє Експериментальна перевірка виконана на лаТаким чином, по зрівнянню з прототипом пробораторному неперервному стані по фіг 1 з поновано вібронавантажувач для прокатного стадіаметром валків Ь=100мм і діаметром ролика на, який забезпечує зниження сили прокатки на ар = 20 мм Окружна швидкість валків КЛІТІ 2 11,5-18,5% дорівнює и = 0,3 м/с Під корпус підшипника установлювали пластинчаті пружини товщиною 2, 3, 4, 5мм шириною Таблиця Сила прокатки при використанні пластинчатого пружинного вібронавантажувача №№ досліда Товщина пружини, мм 1 2 3 4 5 0 2 3 4 5 Комп'ютерна верстка С Волобуєв Сила прокатки, кН КЛІТЬ 30 28 25 27 29 1 Рі 5 5 1 3 2 КЛІТЬ 2 Р г 35 10 33 0 28 6 30 4 33 8 Підписне Зниження сили, % КЛІТЬ 1 49 176 11 5 4 25 кліть 2 59 185 133 37 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
