Пристрій для розточування отворів
Номер патенту: 61430
Опубліковано: 25.07.2011
Автори: Самчук Володимир Володимирович, Сичов Юрій Іванович, Лях Бенгард Григорович, Тарасюк Анатолій Петрович
Формула / Реферат
Пристрій для розточування отворів, що містить корпус, приводний вал, на кінці якого жорстко закріплена розточувальна головка, який відрізняється тим, що він додатково оснащений другою розточувальною головкою, яка має зовнішній конічний зубчастий вінець, який входить в зачеплення з конічним паразитним колесом, яке зчеплене з конічним колесом, жорстко закріпленим на приводному валу.
Текст

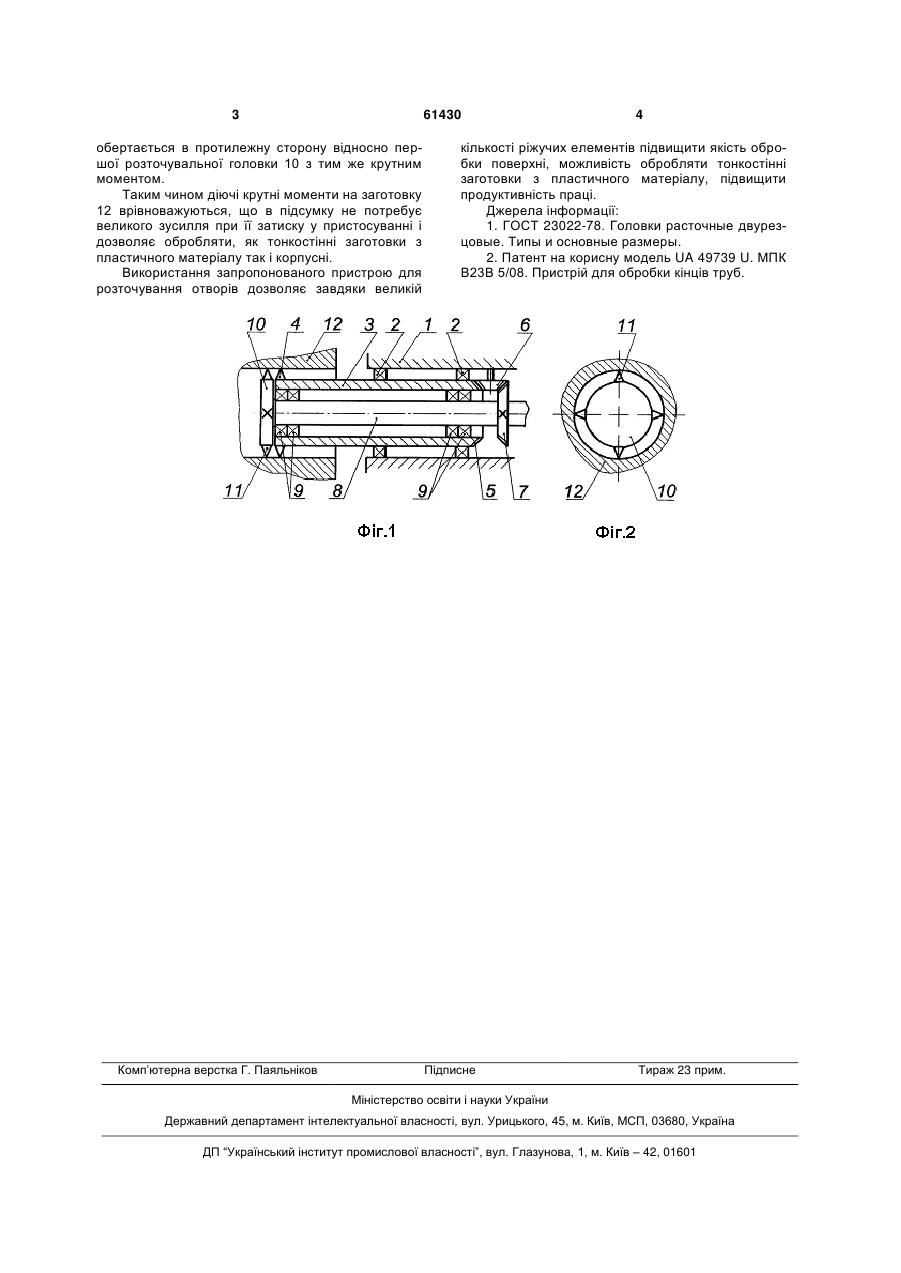

Пристрій для розточування отворів, що містить корпус, приводний вал, на кінці якого жорстко закріплена розточувальна головка, який відрізняється тим, що він додатково оснащений другою розточувальною головкою, яка має зовнішній конічний зубчастий вінець, який входить в зачеплення з конічним паразитним колесом, яке зчеплене з конічним колесом, жорстко закріпленим на приводному валу. (19) (21) u201013318 (22) 09.11.2010 (24) 25.07.2011 (46) 25.07.2011, Бюл.№ 14, 2011 р. (72) СИЧОВ ЮРІЙ ІВАНОВИЧ, ТАРАСЮК АНАТОЛІЙ ПЕТРОВИЧ, ЛЯХ БЕНГАРД ГРИГОРОВИЧ, САМЧУК ВОЛОДИМИР ВОЛОДИМИРОВИЧ (73) УКРАЇНСЬКА ІНЖЕНЕРНО-ПЕДАГОГІЧНА АКАДЕМІЯ 3 61430 обертається в протилежну сторону відносно першої розточувальної головки 10 з тим же крутним моментом. Таким чином діючі крутні моменти на заготовку 12 врівноважуються, що в підсумку не потребує великого зусилля при її затиску у пристосуванні і дозволяє обробляти, як тонкостінні заготовки з пластичного матеріалу так і корпусні. Використання запропонованого пристрою для розточування отворів дозволяє завдяки великій Комп’ютерна верстка Г. Паяльніков 4 кількості ріжучих елементів підвищити якість обробки поверхні, можливість обробляти тонкостінні заготовки з пластичного матеріалу, підвищити продуктивність праці. Джерела інформації: 1. ГОСТ 23022-78. Головки расточные двурезцовые. Типы и основные размеры. 2. Патент на корисну модель UA 49739 U. МПК В23В 5/08. Пристрій для обробки кінців труб. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for boring holes
Автори англійськоюSychov Yurii Ivanovych, Tarasiuk Anatolii Petrovych, Liakh Benhard Hryhorovych, Samchuk Volodymyr Volodymyrovych
Назва патенту російськоюУстройство для расточки отверстий
Автори російськоюСычов Юрий Иванович, Тарасюк Анатолий Петрович, Лях Бенгард Григорьевич, Самчук Владимир Владимирович
МПК / Мітки
МПК: B23B 29/00
Мітки: пристрій, розточування, отворів
