Контейнер для вібраційної обробки

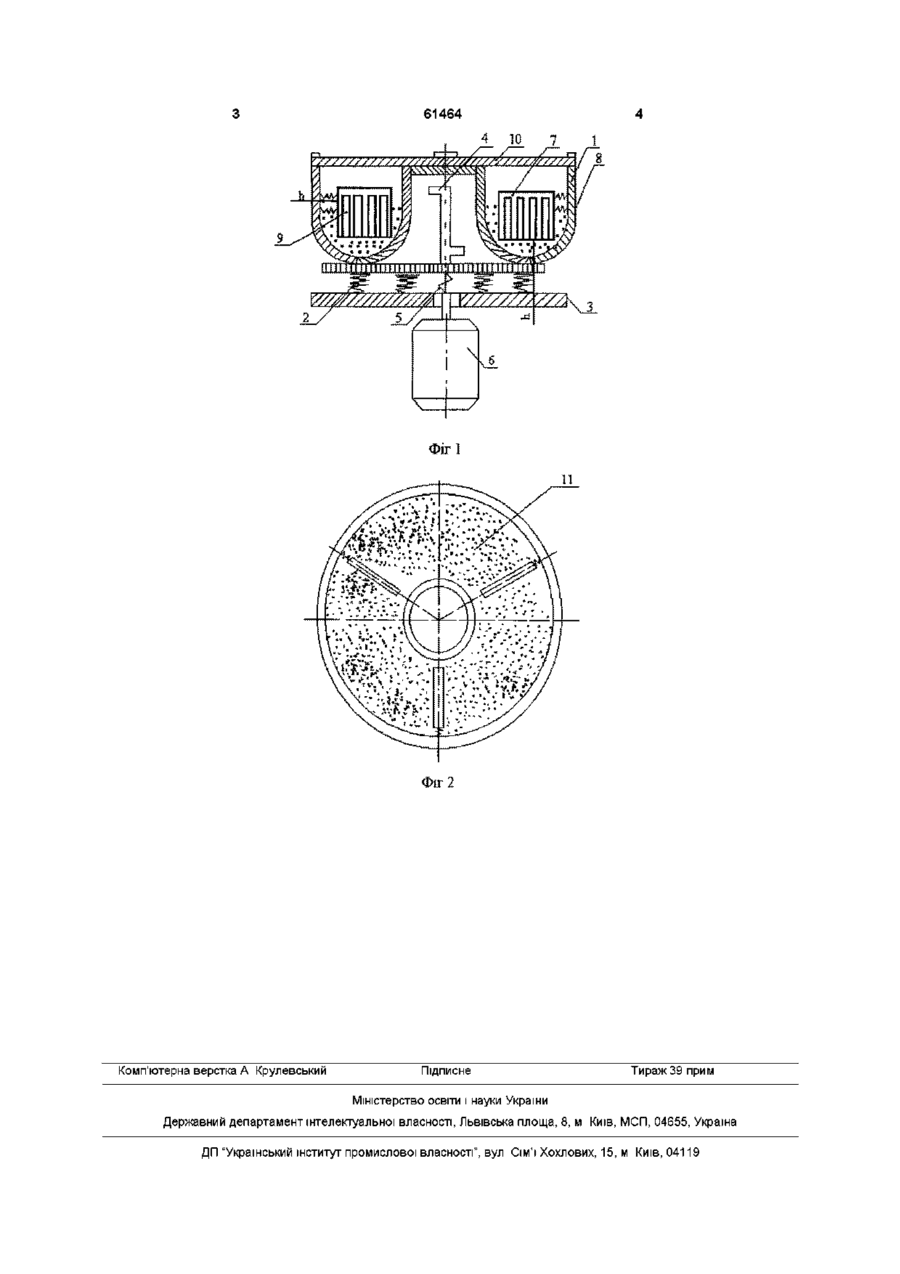

Контейнер для вібраційної обробки, в об'ємі якого встановлено набір циліндричних пружин, який відрізняється тим, що містить вертикальні, встановлені з зазором в його робочій порожнині перетинки, які мають поздовжні вікна і закріплені з одного боку на циліндричних пружинах в підвішеному стані, що дає можливість здійснювати коливальні переміщення Винахід належить до вібраційної техніки, що використовується для вібраційного змішування порошкоподібних матеріалів Відомий контейнер для вібраційної обробки [див Ас СССР №416222, В24В31/06, 1971 ], який містить в робочому об'ємі циліндричні пружини Недоліком такого контейнера є низька продуктивність при операціях змішування порошкоподібних матеріалів Найбільш близьким за технічним рішенням до передбачуваного винаходу є контейнер для вібраційної обробки, що має в своїй робочій порожнині вертикально встановлені стержні, на яких зафіксовані циліндричні пружини з можливістю вільного обертання навколо своїх осей і вільного переміщення уздовж осей стержнів [див А с СССР №1027980, В24В31/06, 1982 —прототип] Недоліками цього контейнеру є порівняно низька продуктивність обробки при змішуванні порошкоподібних матеріалів внаслідок того, що пружини мають незначну поверхню і недостатньо діють (не утворюють навантажень) на порошкоподібні матеріали, що змішуються Тому, рухаючись, матеріал не зустрічає достатнього опору переміщенню Запропонована конструкція контейнеру для вібраційної обробки схематично представлена на кресленні, де на фіг 1 показано контейнер у розтині, а на фіг 2 - вид зверху зі знятою кришкою Робочий резервуар 1 контейнера встановлено на циліндричних пружинах 2 на нерухомій основі З В корпусі на підшипниках (на кресленні умовно не показано) обертається дебалансний вал 4 з дебалансами на кінцях В обертальний рух вал приводиться через муфту 5 електродвигуном 6 Усередині резервуара 1 розміщені вертикальні перетинки 7, які з одного боку прикріплені за допомогою циліндричних пружин 8 до стінки резервуара і знаходяться у підвішеному стані Між перетинками, дном і стінками резервуара є зазор h Перетинки встановлені перпендикулярно до стінок (перетинають потік порошку, який рухається) і мають поздовжні вікна 9 При цьому, їх висота не перевищує висоти стінок резервуару Зверху контейнер закривається кришкою 10 - це запобігає викиду матеріалів, що змішуються В основу передбачуваного винаходу поставлено задачу інтенсифікації процесу змішування порошкоподібних матеріалів Поставлена задача досягається тим, що контейнер для вібраційної обробки, в об'ємі якого розташовано набір циліндричних пружин, забезпечується вертикальними, встановленими із зазором в його робочій порожнині перетинками з поздовжніми вікнами, закріпленими з одного боку на циліндричних пружинах у підвішеному стані з можливістю здійснювати коливальні переміщення Запропонований пристрій працює слідуючим чином Електродвигун 6 приводить до обертання дебалансний вал 4, який передає вібраційні коливання резервуару 1 Порошкоподібний матеріал 11, що змішується, знаходиться в резервуарі Він перемішується за коловою траєкторією, а встановлені на циліндричних пружинах перетинки 7 здійснюють осцилююче коливання у вертикальному і горизонтальному напрямках При цьому, проходячи крізь поздовжні вікна в перетинках і крізь зазор порошкоподібний матеріал зустрічає опір і отримує додаткове прискорення Усі ці вказані фактори сприяють підвищенню продуктивності процесу змішування (О (О 61464 ШШ//////////Л | Y777//77/ 7M Фіг 1 Фіг 2 Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
