Свердло

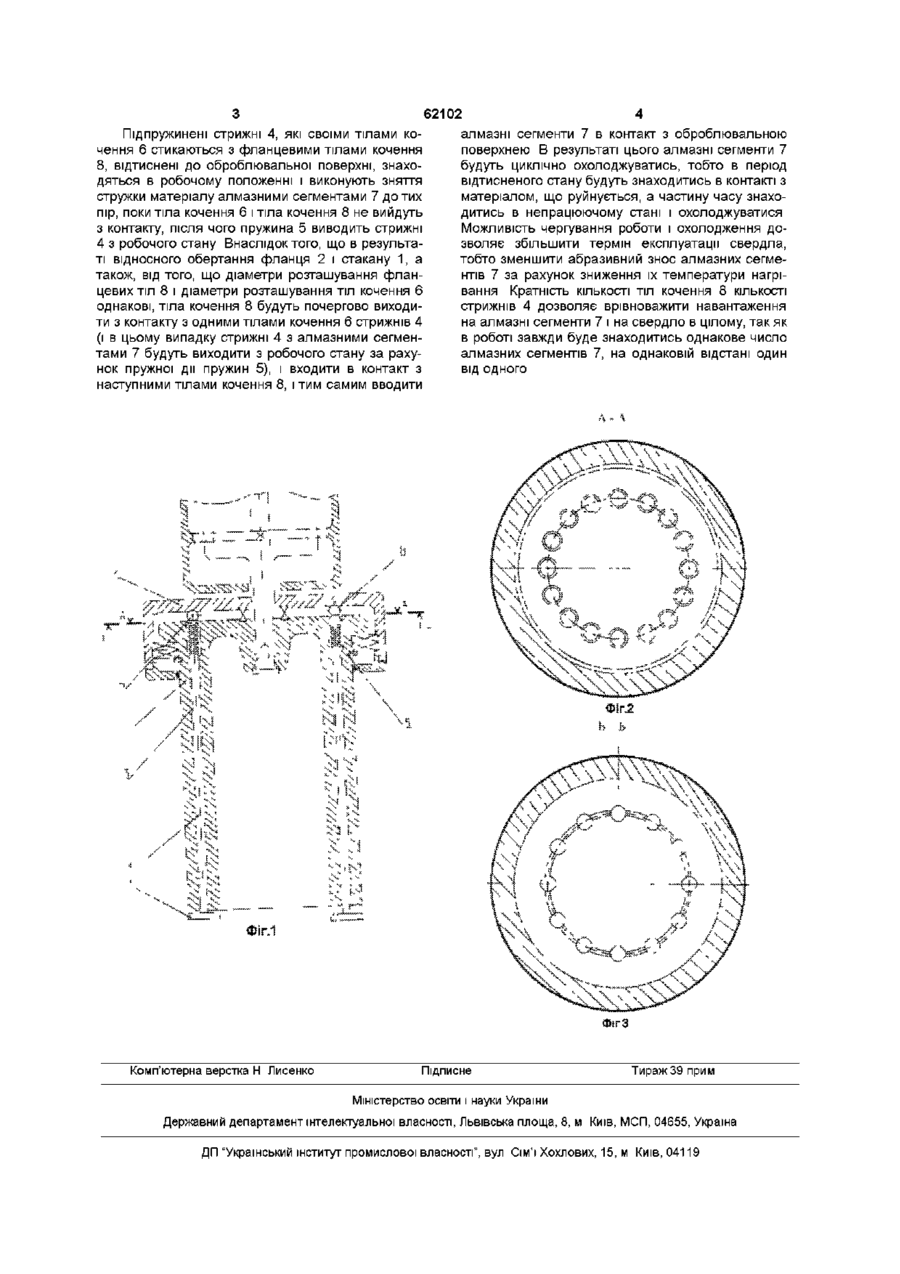

Свердло, яке складається з трубчастого стакана і алмазних сегментів, яке відрізняється тим, що на трубчастому стакані встановлений фланець Винахід відноситься до свердлильного інструменту, конкретно до інструменту для свердління будівельних матеріалів Відоме свердло, що складається з корпуса і встановленого на ньому переривчастого алмазного шару (Б В Жадановский "Механическая обработка бетона и железобетона алмазным инструментом " - М Стройиздат, 1982, с 64, рис 26 ) Недоліком відомого інструменту є підвищений знос алмазного шару за рахунок підвищення температури в зоні різання в результаті постійного контакту алмазних зерен з оброблювальною поверхнею Найбільш близьким рішенням є алмазне свердло по а с СССР №965791 B28D1/14 "Алмазное кольцевое сверло", яке включає трубчастий корпус і встановлені на ньому рухомі різальні елементи Недоліком даного пристрою також є підвищений знос інструменту В початковий момент реверсивного руху алмазні зерна різальних елементів взаємодіють з матеріалом, що руйнується своєю тильною частиною, де сформовані місточки зв'язки, що утримують алмазні зерна в зв'язці, і, внаслідок цього, місточки будуть руйнуватись, що призведе до випадіння алмазних зерен із зв'язки Крім того реверсивний рух знижує ресурс інструменту в цілому Задачею винаходу є підвищення ЗНОСОСТІЙКОСТІ алмазного свердла Поставлена задача досягається за рахунок з можливістю обертання, а в наскрізних поздовжніх отворах, що виконані в СТІНЦІ трубчастого стакана, встановлені з можливістю осьового переміщення стрижні з закріпленими на їх ЗОВНІШНІХ КІНЦЯХ алмазними сегментами, і на внутрішніх кінцях кожного стрижня встановлені тіла кочення з можливістю контакту з тілами кочення, закріпленими на фланці по його колу, причому стрижні підпружинені відносно трубчастого стакана, при цьому діаметри окружностей розташування тіл кочення на стрижнях й фланцевих тіл кочення однакові, а КІЛЬКІСТЬ стрижнів кратна КІЛЬКОСТІ фланцевих ТІЛ кочення зменшення температури алмазних різальних елементів внаслідок охолодження їх під час робочого процесу свердла На фіг 1 зображений загальний вигляд свердла в розрізі, на фіг 2 і фіг 3, розрізи А-А і Б-Б по тілах кочення Свердло складається з трубчастого стакану 1, з встановленим на ньому з можливістю обертання фланцем 2 В СТІНЦІ трубчастого стакану 1 виконані наскрізні поздовжні отвори 3, в яких встановлені стрижні 4, підпружинені відносно стакану 1 пружинами 5 3 внутрішніми кінцями стрижнів 4 контактують тіла кочення 6, а на ЗОВНІШНІХ КІНЦЯХ стриж нів 4 закріплені алмазні сегменти 7 На фланці 2 встановлені тіла кочення 8, розташовані по колу з діаметром, однаковим з діаметром кола розташування тіл кочення 6 КІЛЬКІСТЬ ТІЛ кочення 8 кратна КІЛЬКОСТІ стрижнів 4, встановлених на трубчастому стакані 1 Свердло працює наступним чином При встановленні свердла на приводний пристрій з планетарним редуктором двигун через центральний вал планетарного редуктора приводить в рух з'єднаний з ним стакан 1, а через водило приводить в рух фланець 2 Через те, що центральний вал і водило обертаються в одному напрямку, відносна швидкість між ними буде меншою і визначатиметься передаточним числом редуктора о (О 62102 Підпружинені стрижні 4, які своїми тілами коалмазні сегменти 7 в контакт з оброблювальною чення 6 стикаються з фланцевими тілами кочення поверхнею В результаті цього алмазні сегменти 7 8, відтиснені до оброблювальної поверхні, знахобудуть циклічно охолоджуватись, тобто в період дяться в робочому положенні і виконують зняття відтисненого стану будуть знаходитись в контакті з стружки матеріалу алмазними сегментами 7 до тих матеріалом, що руйнується, а частину часу знахопір, поки тіла кочення 6 і тіла кочення 8 не вийдуть дитись в непрацюючому стані і охолоджуватися Можливість чергування роботи і охолодження до3 контакту, після чого пружина 5 виводить стрижні зволяє збільшити термін експлуатації свердла, 4 з робочого стану Внаслідок того, що в результатобто зменшити абразивний знос алмазних сегметі відносного обертання фланця 2 і стакану 1, а нтів 7 за рахунок зниження їх температури нагрітакож, від того, що діаметри розташування фланвання Кратність КІЛЬКОСТІ тіл кочення 8 КІЛЬКОСТІ цевих тіл 8 і діаметри розташування тіл кочення 6 стрижнів 4 дозволяє врівноважити навантаження однакові, тіла кочення 8 будуть почергово виходина алмазні сегменти 7 і на свердло в цілому, так як ти з контакту з одними тілами кочення 6 стрижнів 4 в роботі завжди буде знаходитись однакове число (і В цьому випадку стрижні 4 з алмазними сегменалмазних сегментів 7, на однаковій відстані один тами 7 будуть виходити з робочого стану за рахувід одного нок пружної дії пружин 5), і входити в контакт з наступними тілами кочення 8, і тим самим вводити Комп'ютерна верстка Н Лисенко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
