Колосникова газорозподільна решітка апарата псевдозрідженого шару

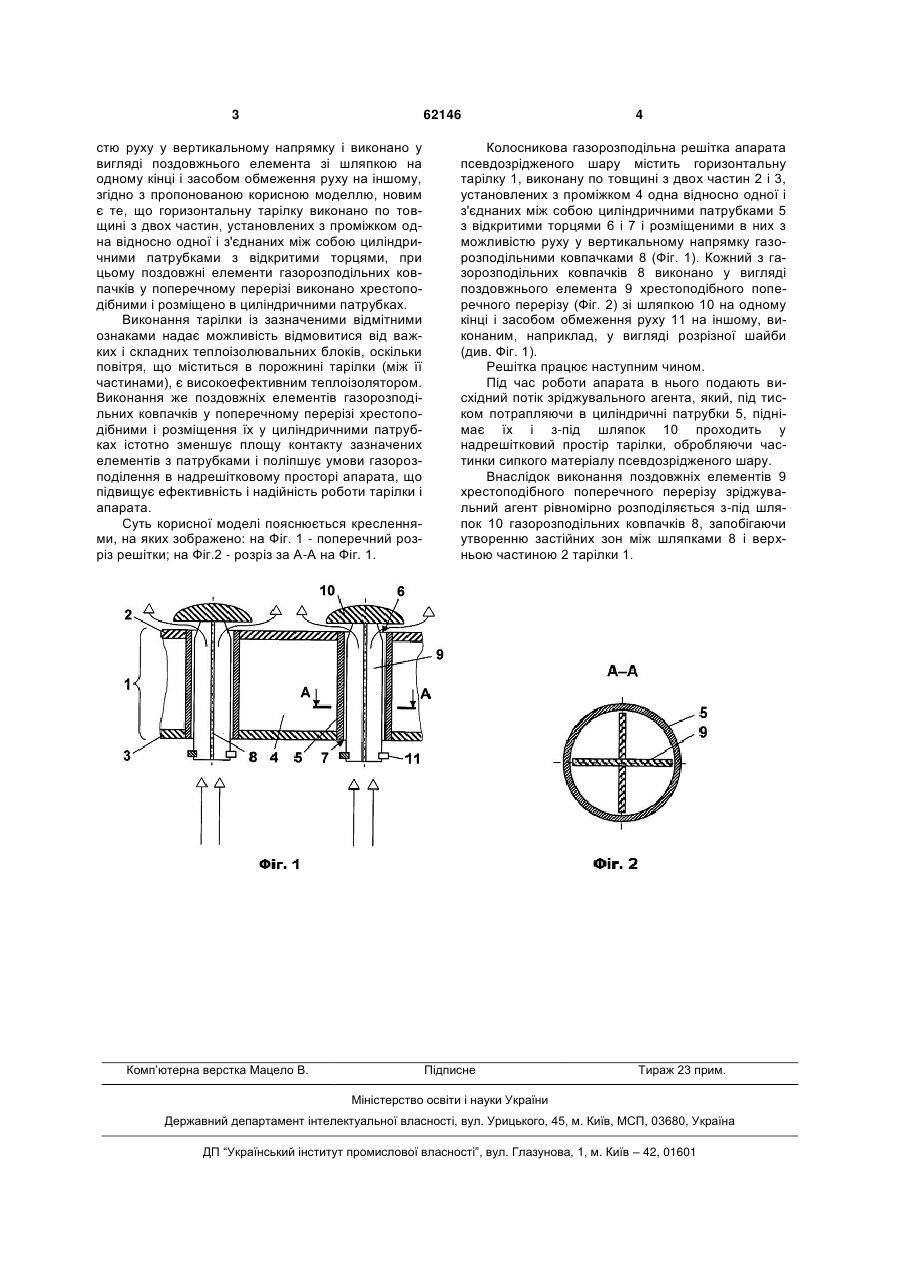

Колосникова газорозподільна решітка апарата псевдозрідженого шару, що містить горизонтальну тарілку з розміщеними в ній газорозподільними 3 62146 стю руху у вертикальному напрямку і виконано у вигляді поздовжнього елемента зі шляпкою на одному кінці і засобом обмеження руху на іншому, згідно з пропонованою корисною моделлю, новим є те, що горизонтальну тарілку виконано по товщині з двох частин, установлених з проміжком одна відносно одної і з'єднаних між собою циліндричними патрубками з відкритими торцями, при цьому поздовжні елементи газорозподільних ковпачків у поперечному перерізі виконано хрестоподібними і розміщено в циліндричними патрубках. Виконання тарілки із зазначеними відмітними ознаками надає можливість відмовитися від важких і складних теплоізолювальних блоків, оскільки повітря, що міститься в порожнині тарілки (між її частинами), є високоефективним теплоізолятором. Виконання же поздовжніх елементів газорозподільних ковпачків у поперечному перерізі хрестоподібними і розміщення їх у циліндричними патрубках істотно зменшує площу контакту зазначених елементів з патрубками і поліпшує умови газорозподілення в надрешітковому просторі апарата, що підвищує ефективність і надійність роботи тарілки і апарата. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - поперечний розріз решітки; на Фіг.2 - розріз за А-А на Фіг. 1. Комп’ютерна верстка Мацело В. 4 Колосникова газорозподільна решітка апарата псевдозрідженого шару містить горизонтальну тарілку 1, виконану по товщині з двох частин 2 і 3, установлених з проміжком 4 одна відносно одної і з'єднаних між собою циліндричними патрубками 5 з відкритими торцями 6 і 7 і розміщеними в них з можливістю руху у вертикальному напрямку газорозподільними ковпачками 8 (Фіг. 1). Кожний з газорозподільних ковпачків 8 виконано у вигляді поздовжнього елемента 9 хрестоподібного поперечного перерізу (Фіг. 2) зі шляпкою 10 на одному кінці і засобом обмеження руху 11 на іншому, виконаним, наприклад, у вигляді розрізної шайби (див. Фіг. 1). Решітка працює наступним чином. Під час роботи апарата в нього подають висхідний потік зріджувального агента, який, під тиском потрапляючи в циліндричні патрубки 5, піднімає їх і з-під шляпок 10 проходить у надрешітковий простір тарілки, обробляючи частинки сипкого матеріалу псевдозрідженого шару. Внаслідок виконання поздовжніх елементів 9 хрестоподібного поперечного перерізу зріджувальний агент рівномірно розподіляється з-під шляпок 10 газорозподільних ковпачків 8, запобігаючи утворенню застійних зон між шляпками 8 і верхньою частиною 2 тарілки 1. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
