Масообмінна тарілка
Номер патенту: 62266
Опубліковано: 25.08.2011
Автори: Забарило Максим Сергійович, Ракицький Віталій Леонідович
Формула / Реферат
1. Масообмінна тарілка для здійснення контакту між газом (парою) та рідиною, яка складається з основи, прийомного карману з переливною планкою, зливного карману з зливною планкою, перегородки, встановленої поперек потоку, в якій виконано отвори прямокутної форми, які чергуються з простінками, причому верхня кромка яких вища газорідинного шару, яка відрізняється тим, що в перегородці кожний отвір виконаний у вигляді ряду отворів круглої форми.
2. Масообмінна тарілка за п. 1, яка відрізняється тим, що отвори у перегородці розташовані за правилом шестикутника.
3. Масообмінна тарілка за п. 1. та п. 2, яка відрізняється тим, що має круглі відбійні елементи над отворами основи тарілки.
Текст

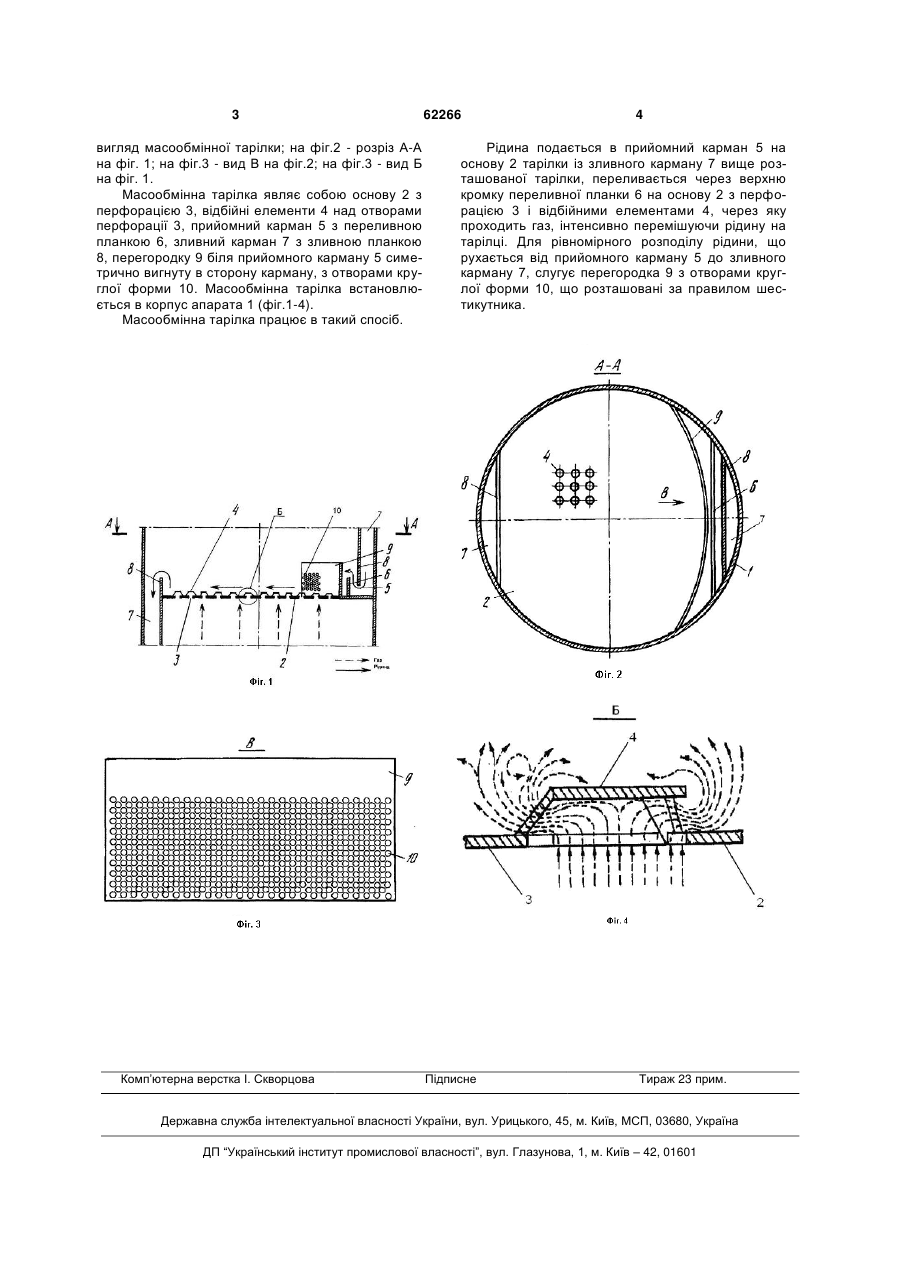

1. Масообмінна тарілка для здійснення контакту між газом (парою) та рідиною, яка складається з основи, прийомного карману з переливною планкою, зливного карману з зливною планкою, пере 3 вигляд масообмінної тарілки; на фіг.2 - розріз А-А на фіг. 1; на фіг.3 - вид В на фіг.2; на фіг.3 - вид Б на фіг. 1. Масообмінна тарілка являє собою основу 2 з перфорацією 3, відбійні елементи 4 над отворами перфорації 3, прийомний карман 5 з переливною планкою 6, зливний карман 7 з зливною планкою 8, перегородку 9 біля прийомного карману 5 симетрично вигнуту в сторону карману, з отворами круглої форми 10. Масообмінна тарілка встановлюється в корпус апарата 1 (фіг.1-4). Масообмінна тарілка працює в такий спосіб. Комп’ютерна верстка І. Скворцова 62266 4 Рідина подається в прийомний карман 5 на основу 2 тарілки із зливного карману 7 вище розташованої тарілки, переливається через верхню кромку переливної планки 6 на основу 2 з перфорацією 3 і відбійними елементами 4, через яку проходить газ, інтенсивно перемішуючи рідину на тарілці. Для рівномірного розподілу рідини, що рухається від прийомного карману 5 до зливного карману 7, слугує перегородка 9 з отворами круглої форми 10, що розташовані за правилом шестикутника. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMass-transfer plate
Автори англійськоюZabarylo Maksym Serhiiovych, Rakytskyi Vitalii Leonidovych
Назва патенту російськоюМассообменная тарелка
Автори російськоюЗабарило Максим Сергеевич, Ракицкий Виталий Леонидович
МПК / Мітки
МПК: B01D 3/00
Мітки: тарілка, масообмінна
