Привід круглов’язальної машини

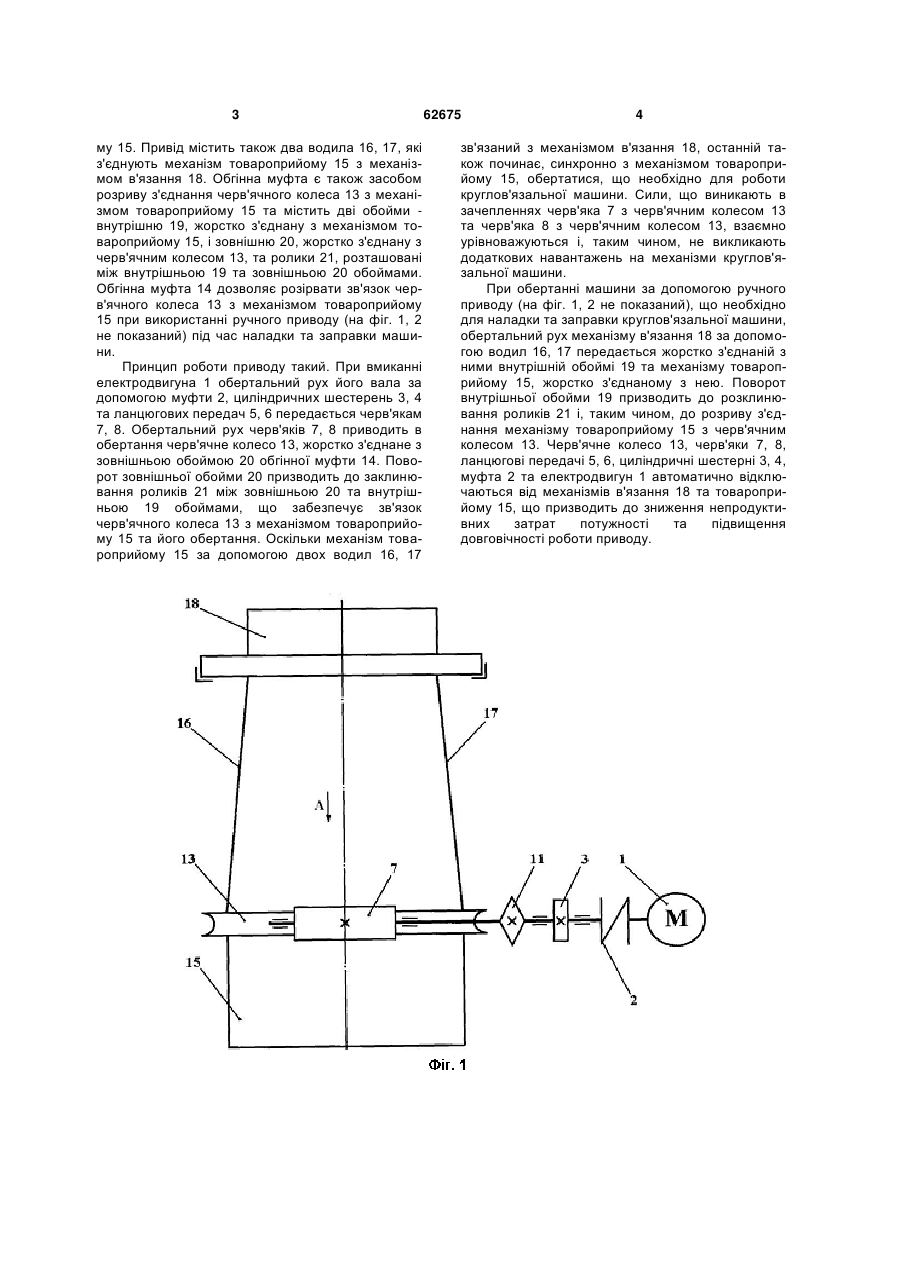

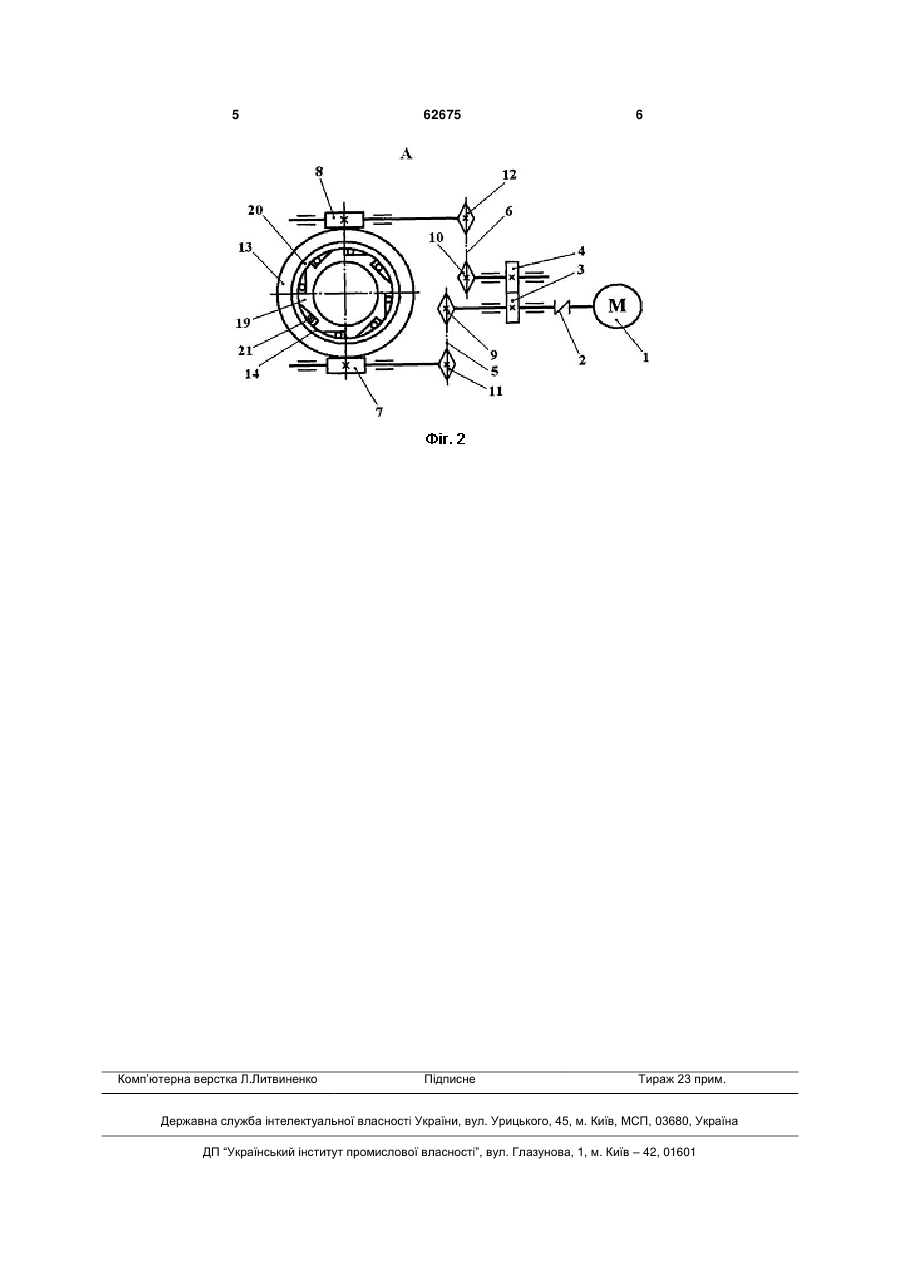

Привід круглов'язальної машини, що містить з'єднані між собою електродвигун та два черв'яки, з'єднані з черв'ячним колесом, яке за допомогою обгінної муфти з'єднано з механізмами круглов'язальної машини, який відрізняється тим, що додатково обладнаний двома ланцюговими передачами, за допомогою яких електродвигун кінематикінематично зв'язаний з відповідним черв'яком. (19) (21) u201101469 (22) 09.02.2011 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МІСЯЦЬ ВОЛОДИМИР ПЕТРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ПАВЛЕНКО ГЕОРГІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 му 15. Привід містить також два водила 16, 17, які з'єднують механізм товароприйому 15 з механізмом в'язання 18. Обгінна муфта є також засобом розриву з'єднання черв'ячного колеса 13 з механізмом товароприйому 15 та містить дві обойми внутрішню 19, жорстко з'єднану з механізмом товароприйому 15, і зовнішню 20, жорстко з'єднану з черв'ячним колесом 13, та ролики 21, розташовані між внутрішньою 19 та зовнішньою 20 обоймами. Обгінна муфта 14 дозволяє розірвати зв'язок черв'ячного колеса 13 з механізмом товароприйому 15 при використанні ручного приводу (на фіг. 1, 2 не показаний) під час наладки та заправки машини. Принцип роботи приводу такий. При вмиканні електродвигуна 1 обертальний рух його вала за допомогою муфти 2, циліндричних шестерень 3, 4 та ланцюгових передач 5, 6 передається черв'якам 7, 8. Обертальний рух черв'яків 7, 8 приводить в обертання черв'ячне колесо 13, жорстко з'єднане з зовнішньою обоймою 20 обгінної муфти 14. Поворот зовнішньої обойми 20 призводить до заклинювання роликів 21 між зовнішньою 20 та внутрішньою 19 обоймами, що забезпечує зв'язок черв'ячного колеса 13 з механізмом товароприйому 15 та його обертання. Оскільки механізм товароприйому 15 за допомогою двох водил 16, 17 62675 4 зв'язаний з механізмом в'язання 18, останній також починає, синхронно з механізмом товароприйому 15, обертатися, що необхідно для роботи круглов'язальної машини. Сили, що виникають в зачепленнях черв'яка 7 з черв'ячним колесом 13 та черв'яка 8 з черв'ячним колесом 13, взаємно урівноважуються і, таким чином, не викликають додаткових навантажень на механізми круглов'язальної машини. При обертанні машини за допомогою ручного приводу (на фіг. 1, 2 не показаний), що необхідно для наладки та заправки круглов'язальної машини, обертальний рух механізму в'язання 18 за допомогою водил 16, 17 передається жорстко з'єднаній з ними внутрішній обоймі 19 та механізму товароприйому 15, жорстко з'єднаному з нею. Поворот внутрішньої обойми 19 призводить до розклинювання роликів 21 і, таким чином, до розриву з'єднання механізму товароприйому 15 з черв'ячним колесом 13. Черв'ячне колесо 13, черв'яки 7, 8, ланцюгові передачі 5, 6, циліндричні шестерні 3, 4, муфта 2 та електродвигун 1 автоматично відключаються від механізмів в'язання 18 та товароприйому 15, що призводить до зниження непродуктивних затрат потужності та підвищення довговічності роботи приводу. 5 Комп’ютерна верстка Л.Литвиненко 62675 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
