Фільтр

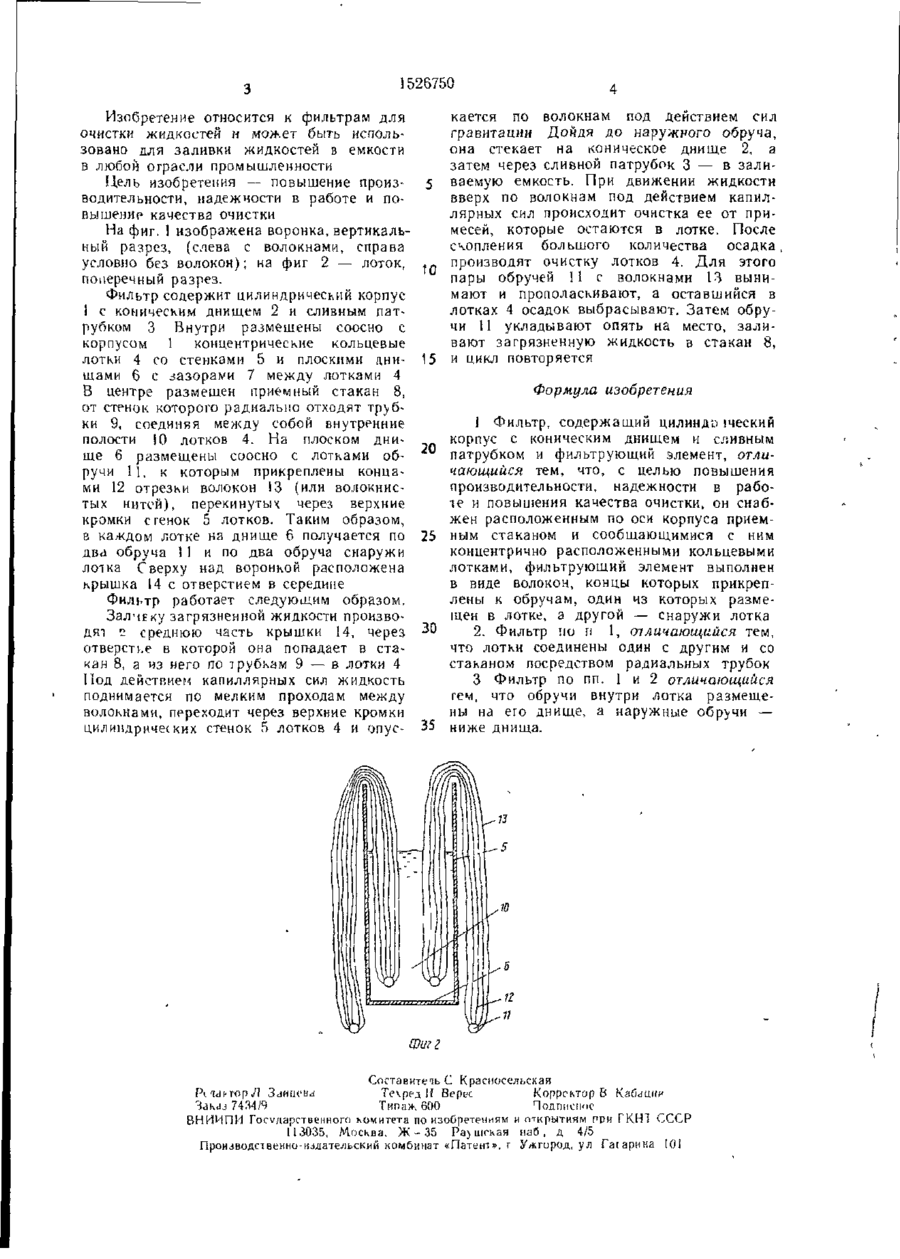

Изобретеие относится к. фильтровальным воринкам и позволяет повысить производительность, надежность в работе и качество очистки Фильтр состоит из корпуса 1 со сливным патрубком, приемного стакана 5, сообщающихся между собой кольцевых лотков 4 и фильтрующего элемента, выполненного из отрезков волокон, прикрепленных концами к обручам 11, один из которых размещен на днище лотка, а другой снаружи ниже днища 2 з п ф лы 2 ил с ел СП о щиг.1 1526750 Изобретение относится к фильтрам для очистки жидкостей и может быть использовано для заливки жидкостей в емкости в любой отрасли промышленности Цель изобретения — повышение производительности, надежности в работе и повышение качества очистки На фиг. 1 изображена воронка, вертикальный разрез, (слева с волокнами, справа условно без волокон); на фиг 2 — лоток, поперечный разрез. Фильтр содержит цилиндрический корпус ! с коническим днищем 2 и слизным патрубком 3 Внутри размешены соосно с корпусом 1 концентрические кольцевые лотки 4 со стенками 5 и плоскими цнишами 6 с зазорами 7 между лотками 4 В центре размешен приемный стакан 8, от стенок которого радиалыю отходят трубки 9, соединяя между собой внутренние полости І0 лотков 4. На плоском днище 6 размещены соосно с лотками обручи і 1, к которым прикреплены концами 12 отрезки волокон 13 (или волокнистых нитей), перекинутых через верхние кромки сгенок 5 лотков. Таким образом, в каждом лотке на днище 6 получается по два обруча 1 1 и по два обруча снаружи лотка Сверху над воронкой расположена крышка 14 с отверстием в середине Фильтр работает следующим образом. ЗалчЕку загрязненной жидкости производят •z среднюю часть крышки 14, через отверст і, є в которой она попадает в стакан 8, а из него по трубкам 9 — в лотки 4 Под действием капиллярных сил жидкость поднимается по мелким проходам между волокнами, переходит через верхние кромки цилиндрических стенок 5 лотков 4 и опус кается по волокнам под действием сил гравитации Дойдя до наружного обруча, она стекает на коническое днище 2, а затем через сливной патрубок 3 — в заливаемую емкость. При движении жидкости вверх по волокнам под действием капиллярных сил происходит очистка ее от примесей, которые остаются в лотке. После скопления большого количества осадка производят очистку лотков 4. Для этого to пары обручей 11 с волокнами 13 вынимают и прополаскивают, а оставшийся в лотках 4 осадок выбрасывают. Затем обручи 11 укладывают опять на место, заливают загрязненную жидкость в стакан 8, 15 и цикл повторяется Формула изобретения 20 25 30 35 1 Фильтр, содержащий цилинда іческий корпус с коническим днищем и сливным патрубком и фильтрующий элемент, отличающийся тем, что, с целью повышения производительности, надежности в работе и повышения качества очистки, он снабжен расположенным по оси корпуса приемным стаканом и сообщающимися с ним концентрично расположенными кольцевыми лотками, фильтрующий элемент выполнен в виде волокон, концы которых прикреплены к обручам, один чз которых размещен в лотке, а другой — снаружи лотка 2. Фильтр по п 1, отличающийся тем, что лотки соединены один с другим и со стаканом посредством радиальных трубок 3 Фильтр по пп. 1 и 2 отличающийся гем, что обручи внутри лотка размещены на его днище, а наружные обручи — ниже днища. Щигг Составитесь С Красносельская f\
