Номер патенту: 62960
Опубліковано: 26.09.2011
Автори: Тривайло Михайло Семенович, Корнійченко Павло Олександрович, Яворовський Вадим Миколайович
Формула / Реферат
Дорн, що містить робочий елемент у вигляді заповненого гідропластом бочкоподібного стакана і хвостовик з елементами створення тиску на гідропласт, який відрізняється тим, що дно стакана приєднано до торця хвостовика рівномірно розташованими по колу гвинтами.
Текст

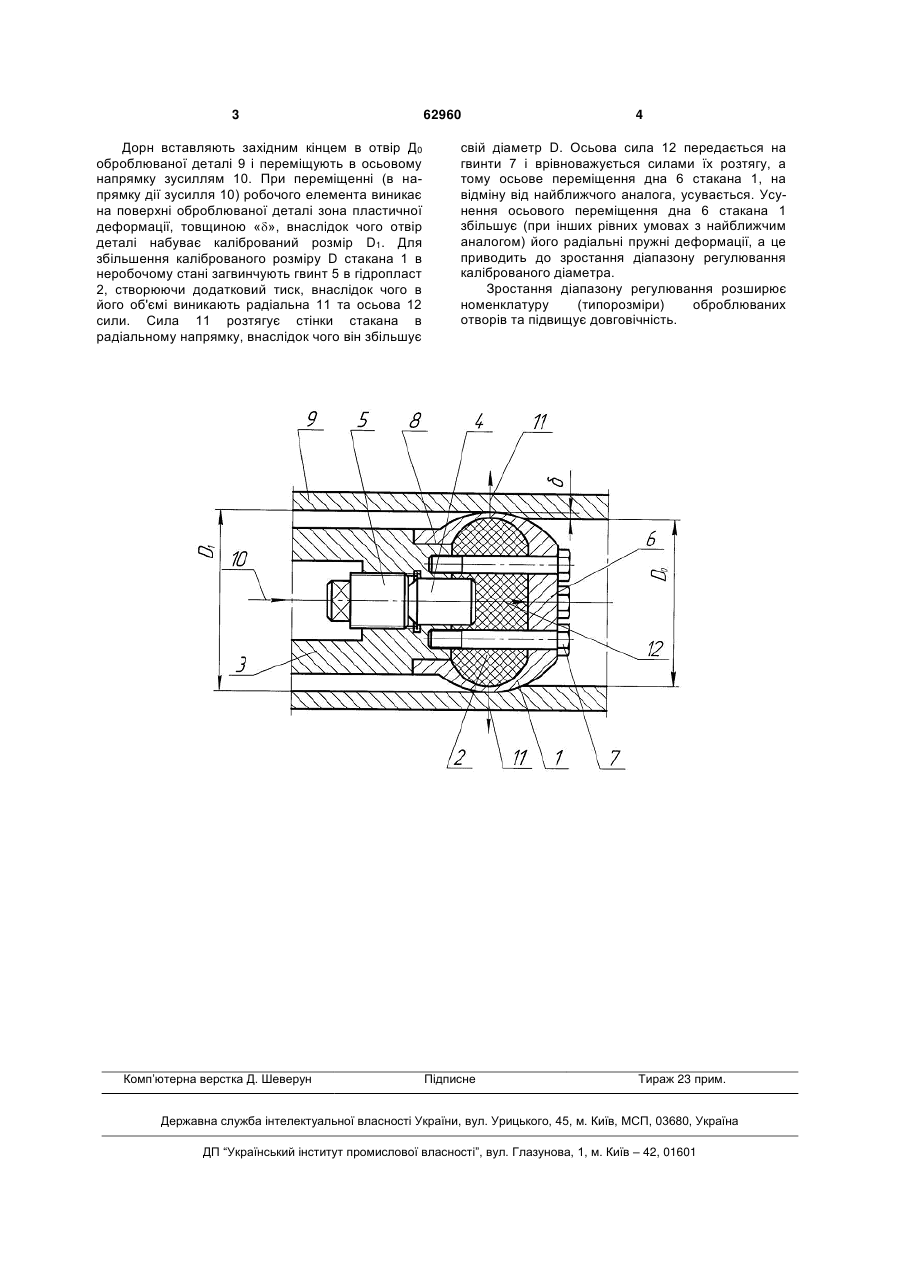

Дорн, що містить робочий елемент у вигляді заповненого гідропластом бочкоподібного стакана і хвостовик з елементами створення тиску на гідропласт, який відрізняється тим, що дно стакана приєднано до торця хвостовика рівномірно розташованими по колу гвинтами. (19) (21) u201101531 (22) 10.02.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, ЯВОРОВСЬКИЙ ВАДИМ МИКОЛАЙОВИЧ, КОРНІЙЧЕНКО ПАВЛО ОЛЕКСАНДРОВИЧ 3 Дорн вставляють західним кінцем в отвір Д0 оброблюваної деталі 9 і переміщують в осьовому напрямку зусиллям 10. При переміщенні (в напрямку дії зусилля 10) робочого елемента виникає на поверхні оброблюваної деталі зона пластичної деформації, товщиною «», внаслідок чого отвір деталі набуває калібрований розмір D1. Для збільшення каліброваного розміру D стакана 1 в неробочому стані загвинчують гвинт 5 в гідропласт 2, створюючи додатковий тиск, внаслідок чого в його об'ємі виникають радіальна 11 та осьова 12 сили. Сила 11 розтягує стінки стакана в радіальному напрямку, внаслідок чого він збільшує Комп’ютерна верстка Д. Шеверун 62960 4 свій діаметр D. Осьова сила 12 передається на гвинти 7 і врівноважується силами їх розтягу, а тому осьове переміщення дна 6 стакана 1, на відміну від найближчого аналога, усувається. Усунення осьового переміщення дна 6 стакана 1 збільшує (при інших рівних умовах з найближчим аналогом) його радіальні пружні деформації, а це приводить до зростання діапазону регулювання каліброваного діаметра. Зростання діапазону регулювання розширює номенклатуру (типорозміри) оброблюваних отворів та підвищує довговічність. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMandrel
Автори англійськоюTryvailo Mykhailo Semenovych, Yavorovskyi Vadym Mykolaiovych, Korniichenko Pavlo Oleksandrovych
Назва патенту російськоюДорн
Автори російськоюТривайло Михаил Семенович, Яворовский Вадим Николаевич, Корнийченко Павел Александрович
МПК / Мітки
МПК: B23D 43/00
Мітки: дорн
