Номер патенту: 62962
Опубліковано: 26.09.2011
Автори: Тривайло Михайло Семенович, Рощина Іванна Анатоліївна, Яворовський Вадим Миколайович, Корнійченко Павло Олександрович
Формула / Реферат
Дорн, що містить оправку у вигляді співвісно згвинчених між собою хвостовиків і розташований між торцями робочий елемент у вигляді бочкоподібної втулки з зовнішньою робочою поверхнею і центральним отвором, який відрізняється тим, що отвір втулки виконаний у вигляді складених між собою малими основами зрізаних конусів, а прилеглі до втулки торці хвостовиків виконані по формі отвору.
Текст

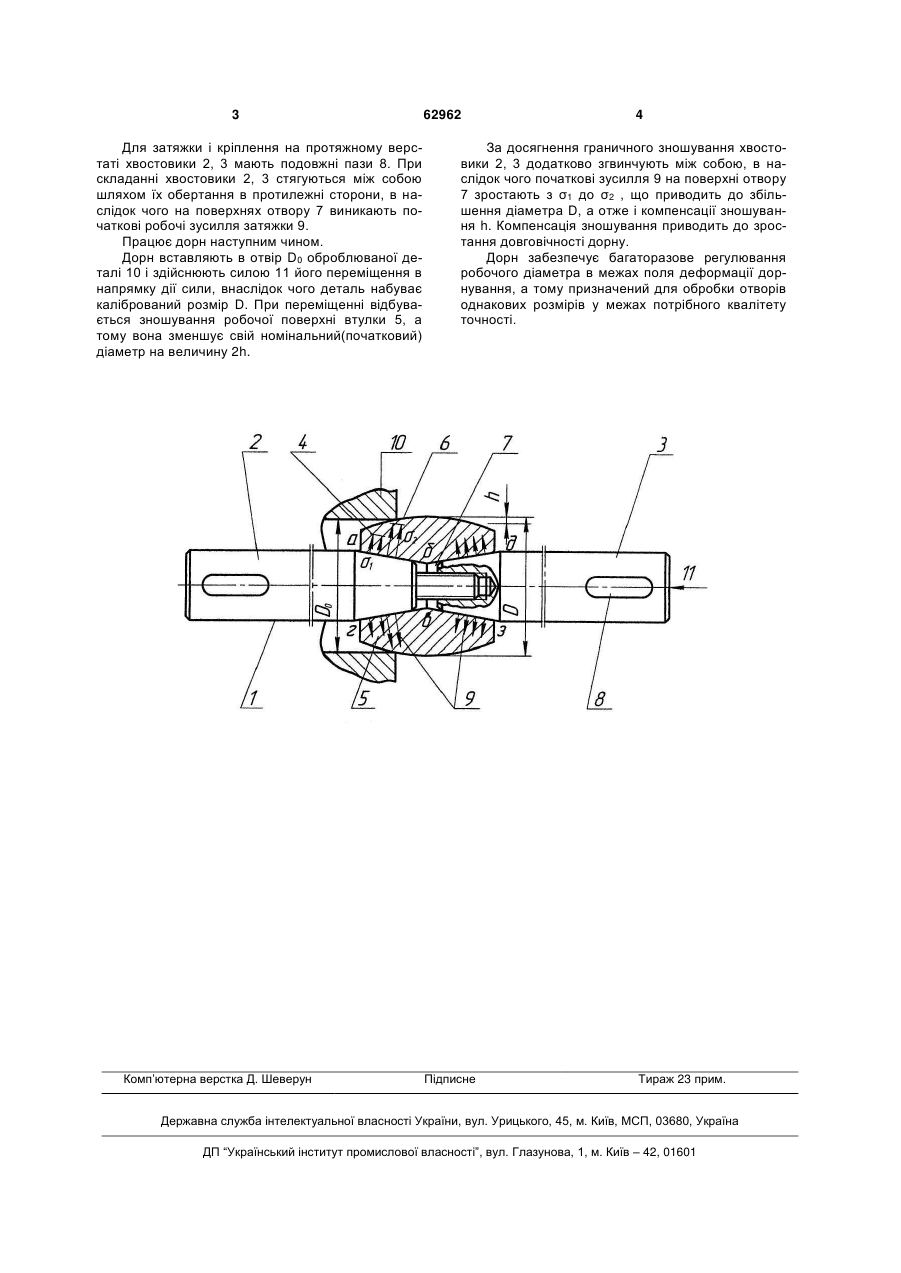

Дорн, що містить оправку у вигляді співвісно згвинчених між собою хвостовиків і розташований між торцями робочий елемент у вигляді бочкоподібної втулки з зовнішньою робочою поверхнею і центральним отвором, який відрізняється тим, що отвір втулки виконаний у вигляді складених між собою малими основами зрізаних конусів, а прилеглі до втулки торці хвостовиків виконані по формі отвору. (19) (21) u201101533 (22) 10.02.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ТРИВАЙЛО МИХАЙЛО СЕМЕНОВИЧ, ЯВОРОВСЬКИЙ ВАДИМ МИКОЛАЙОВИЧ, КОРНІЙЧЕНКО ПАВЛО ОЛЕКСАНДРОВИЧ, РОЩИНА ІВАННА АНАТОЛІЇВНА (73) НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ" 3 Для затяжки і кріплення на протяжному верстаті хвостовики 2, 3 мають подовжні пази 8. При складанні хвостовики 2, 3 стягуються між собою шляхом їх обертання в протилежні сторони, в наслідок чого на поверхнях отвору 7 виникають початкові робочі зусилля затяжки 9. Працює дорн наступним чином. Дорн вставляють в отвір D0 оброблюваної деталі 10 і здійснюють силою 11 його переміщення в напрямку дії сили, внаслідок чого деталь набуває калібрований розмір D. При переміщенні відбувається зношування робочої поверхні втулки 5, а тому вона зменшує свій номінальний(початковий) діаметр на величину 2h. Комп’ютерна верстка Д. Шеверун 62962 4 За досягнення граничного зношування хвостовики 2, 3 додатково згвинчують між собою, в наслідок чого початкові зусилля 9 на поверхні отвору 7 зростають з σ1 до σ2 , що приводить до збільшення діаметра D, а отже і компенсації зношування h. Компенсація зношування приводить до зростання довговічності дорну. Дорн забезпечує багаторазове регулювання робочого діаметра в межах поля деформації дорнування, а тому призначений для обробки отворів однакових розмірів у межах потрібного квалітету точності. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMandrel
Автори англійськоюTryvailo Mykhailo Semenovych, Yavorovskyi Vadym Mykolaiovych, Korniichenko Pavlo Oleksandrovych, Roschyna Ivanna Anatoliivna
Назва патенту російськоюДорн
Автори російськоюТривайло Михаил Семенович, Яворовский Вадим Николаевич, Корнийченко Павел Александрович, Рощина Иванна Анатольевна
МПК / Мітки
МПК: B23D 43/00
Мітки: дорн
Код посилання
