Поршневий компресор безкривошипно-безшатунного типу
Формула / Реферат
Поршневий компресор безкривошипно-безшатунного типу, що включає корпус з циліндрами, в якому розміщено шток з поршнями і клапанними головками, який відрізняється тим, що на циліндрах по обидві боки розташовано електромагніти, на штоку посередині розміщено сталевий сердечник, який жорстко закріплений на штоку, причому циліндри виготовлені з немагнітних сплавів.
Текст

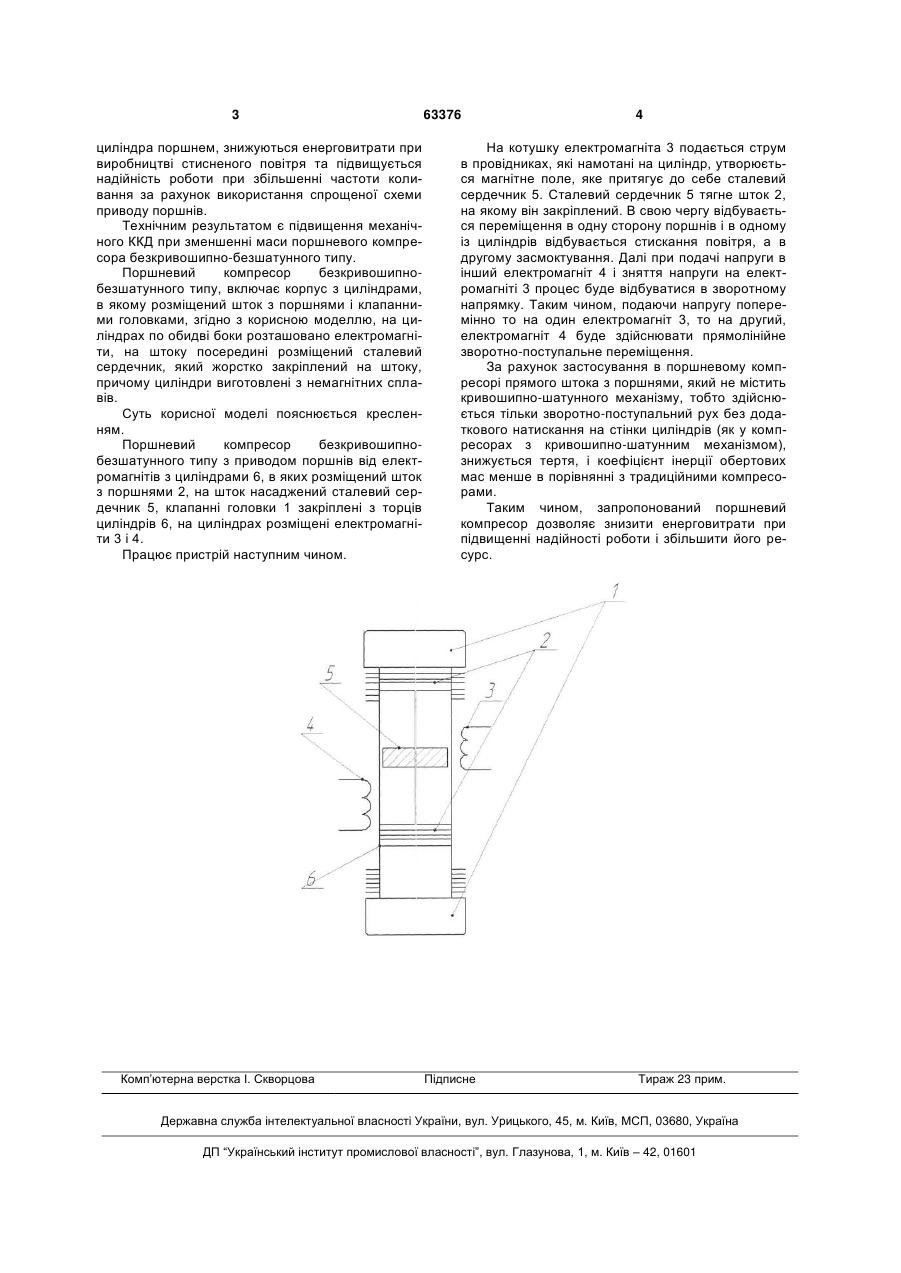

Поршневий компресор безкривошипнобезшатунного типу, що включає корпус з цилінд 3 циліндра поршнем, знижуються енерговитрати при виробництві стисненого повітря та підвищується надійність роботи при збільшенні частоти коливання за рахунок використання спрощеної схеми приводу поршнів. Технічним результатом є підвищення механічного ККД при зменшенні маси поршневого компресора безкривошипно-безшатунного типу. Поршневий компресор безкривошипнобезшатунного типу, включає корпус з циліндрами, в якому розміщений шток з поршнями і клапанними головками, згідно з корисною моделлю, на циліндрах по обидві боки розташовано електромагніти, на штоку посередині розміщений сталевий сердечник, який жорстко закріплений на штоку, причому циліндри виготовлені з немагнітних сплавів. Суть корисної моделі пояснюється кресленням. Поршневий компресор безкривошипнобезшатунного типу з приводом поршнів від електромагнітів з циліндрами 6, в яких розміщений шток з поршнями 2, на шток насаджений сталевий сердечник 5, клапанні головки 1 закріплені з торців циліндрів 6, на циліндрах розміщені електромагніти 3 і 4. Працює пристрій наступним чином. Комп’ютерна верстка І. Скворцова 63376 4 На котушку електромагніта 3 подається струм в провідниках, які намотані на циліндр, утворюється магнітне поле, яке притягує до себе сталевий сердечник 5. Сталевий сердечник 5 тягне шток 2, на якому він закріплений. В свою чергу відбувається переміщення в одну сторону поршнів і в одному із циліндрів відбувається стискання повітря, а в другому засмоктування. Далі при подачі напруги в інший електромагніт 4 і зняття напруги на електромагніті 3 процес буде відбуватися в зворотному напрямку. Таким чином, подаючи напругу поперемінно то на один електромагніт 3, то на другий, електромагніт 4 буде здійснювати прямолінійне зворотно-поступальне переміщення. За рахунок застосування в поршневому компресорі прямого штока з поршнями, який не містить кривошипно-шатунного механізму, тобто здійснюється тільки зворотно-поступальний рух без додаткового натискання на стінки циліндрів (як у компресорах з кривошипно-шатунним механізмом), знижується тертя, і коефіцієнт інерції обертових мас менше в порівнянні з традиційними компресорами. Таким чином, запропонований поршневий компресор дозволяє знизити енерговитрати при підвищенні надійності роботи і збільшити його ресурс. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюNon-crank type piston compressor
Автори англійськоюZubenko Denys Yuriiovych
Назва патенту російськоюПоршневой компрессор безкривошипно-безшатунного типа
Автори російськоюЗубенко Денис Юрьевич
МПК / Мітки
МПК: F04B 27/00
Мітки: компресор, поршневий, типу, безкривошипно-безшатунного
