Сушарка кристалічних та зернистих роздрібних речовин

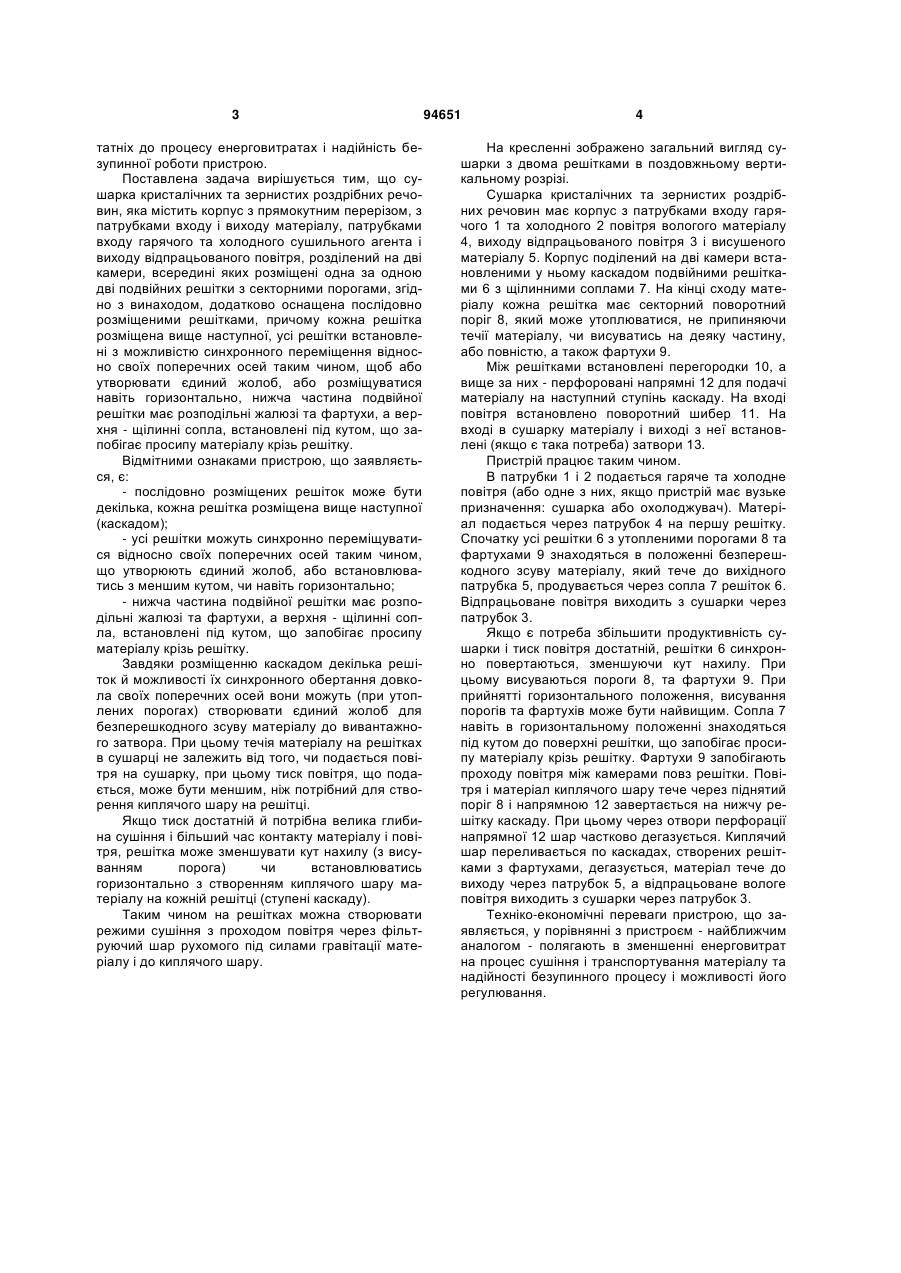

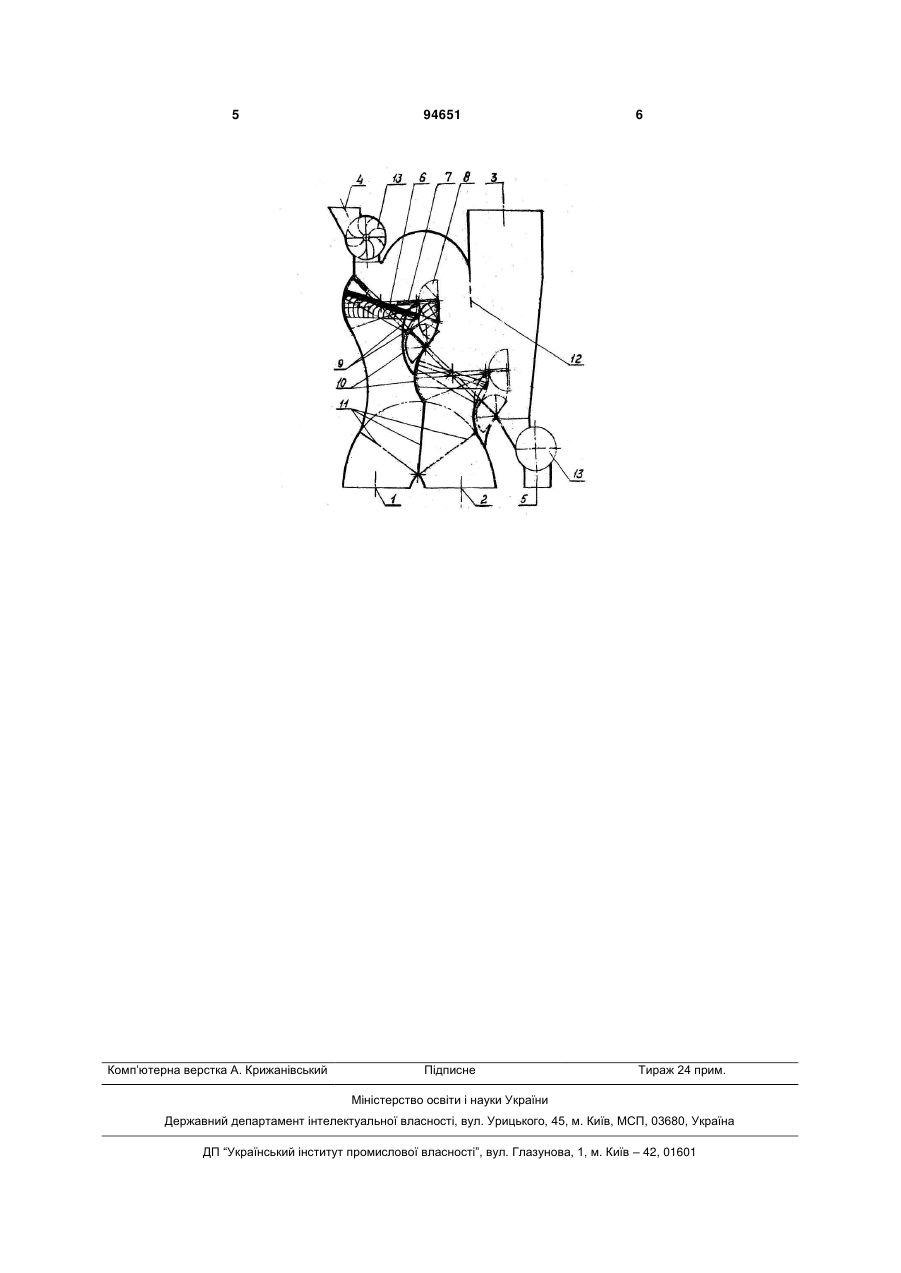

Сушарка кристалічних та зернистих роздрібних речовин, яка містить корпус з прямокутним перерізом, з патрубками входу і виходу матеріалу, патрубками входу гарячого та холодного сушильного агента і виходу відпрацьованого повітря, розділений на дві камери, всередині яких розміщені одна за одною дві подвійних решітки з секторними порогами, яка відрізняється тим, що додатково оснащена послідовно розміщеними решітками, причому кожна решітка розміщена вище наступної, усі решітки встановлені з можливістю синхронного переміщення відносно своїх поперечних осей зі зміною кута нахилу таким чином, щоб або утворювати єдиний жолоб, або розміщуватися навіть горизонтально, при цьому нижча частина подвійної решітки має розподільні жалюзі та фартухи, а верхня - щілинні сопла, встановлені під кутом для запобігання просипу матеріалу крізь решітку. Винахід належить до сушарок кристалічних та зернистих роздрібних речовин і може знайти застосування в харчовій, цукровій та інших галузях промисловості. Відоме устаткування з киплячим шаром для сушіння твердого зернистого матеріалу, яке має дві розташовані одна над одною камери, розділені подвійною решіткою в спільному корпусі з входом повітря в нижчу і виходом з верхньої камери [Процеси і апарати харчових виробництв за редакцією проф. І.Ф.Малежика. - Київ, НУХТ, 2003. - 400 с., с. 241-242]. Відома також сушарка киплячого шару, яка має корпус з прямокутним перерізом з затворами входу і виходу матеріалу, патрубками входу гарячого та холодного сушильного агента і виходу відпрацьованого повітря, розділений на дві камери, всередині яких розміщені одна за одною дві подвійні решітки під кутом 2-3° в бік виходу цукру, в кінці кожної решітки розміщені секторні шибери [Сапронов А.Р., Жушман А.И., Лосева В.А. Общая технология сахара и сахаристых веществ. М.:Пищевая промышленность, 1979. - 464 с., с.207-208, Гребенюк С.М. Технологическое оборудование сахарных заводов. - М.:Легкая и пищевая промышленность, 1983. - 520 с., с.418-420]. За технічною суттю та ефектом, що досягається, цей відомий пристрій є найбільш близьким до того, що заявляється, і вибрано його як прототип. Загальним недоліком відомих пристроїв є жорстка фіксація під (кутом 2-3°) решіток в камерах сушарки, що вимагає при роботі сушарки підтримувати функціональну наявність киплячого шару з фіксованими в вузькому діапазоні технічними параметрами сушарки (потужність, швидкість і тиск повітря тощо). При недостатніх тиску і швидкості повітря шар матеріалу робиться нерухомим, не транспортується до виходу, пристрій виходить із ладу, виробництво має недоліки. В основу винаходу поставлена задача створити сушарку, конструкція якої дає можливість забезпечити високу продуктивність при менших дос (19) UA (11) 94651 (13) (21) a200909845 (22) 28.09.2009 (24) 25.05.2011 (46) 25.05.2011, Бюл.№ 10, 2011 р. (72) ФОТЧЕНКО В`ЯЧЕСЛАВ МИХАЙЛОВИЧ, ІВАШИНЕНКО РАЇСА ПАВЛІВНА, ФОТЧЕНКО КОСТЯНТИН В'ЯЧЕСЛАВОВИЧ, МОРОЗ ЮРІЙ АНАТОЛЬОВИЧ (73) ФОТЧЕНКО В'ЯЧЕСЛАВ МИХАЙЛОВИЧ, ІВАШИНЕНКО РАЇСА ПАВЛІВНА, ФОТЧЕНКО КОСТЯНТИН В'ЯЧЕСЛАВОВИЧ, МОРОЗ ЮРІЙ АНАТОЛЬОВИЧ (56) Гребенюк С.М. Технологическое оборудование сахарных заводов. - М.: Легкая и пищевая промышленность, 1983. - С.418-420. SU 580217; 15.11.1977 SU 397541; 17.09.1973 SU 566104; 25.07.1977 SU 578538; 30.10.1977 RU 2068161 C1; 20.10.1996 RU 2059176 C1;27.04.1996 C2 1 3 татніх до процесу енерговитратах і надійність безупинної роботи пристрою. Поставлена задача вирішується тим, що сушарка кристалічних та зернистих роздрібних речовин, яка містить корпус з прямокутним перерізом, з патрубками входу і виходу матеріалу, патрубками входу гарячого та холодного сушильного агента і виходу відпрацьованого повітря, розділений на дві камери, всередині яких розміщені одна за одною дві подвійних решітки з секторними порогами, згідно з винаходом, додатково оснащена послідовно розміщеними решітками, причому кожна решітка розміщена вище наступної, усі решітки встановлені з можливістю синхронного переміщення відносно своїх поперечних осей таким чином, щоб або утворювати єдиний жолоб, або розміщуватися навіть горизонтально, нижча частина подвійної решітки має розподільні жалюзі та фартухи, а верхня - щілинні сопла, встановлені під кутом, що запобігає просипу матеріалу крізь решітку. Відмітними ознаками пристрою, що заявляється, є: - послідовно розміщених решіток може бути декілька, кожна решітка розміщена вище наступної (каскадом); - усі решітки можуть синхронно переміщуватися відносно своїх поперечних осей таким чином, що утворюють єдиний жолоб, або встановлюватись з меншим кутом, чи навіть горизонтально; - нижча частина подвійної решітки має розподільні жалюзі та фартухи, а верхня - щілинні сопла, встановлені під кутом, що запобігає просипу матеріалу крізь решітку. Завдяки розміщенню каскадом декілька решіток й можливості їх синхронного обертання довкола своїх поперечних осей вони можуть (при утоплених порогах) створювати єдиний жолоб для безперешкодного зсуву матеріалу до вивантажного затвора. При цьому течія матеріалу на решітках в сушарці не залежить від того, чи подається повітря на сушарку, при цьому тиск повітря, що подається, може бути меншим, ніж потрібний для створення киплячого шару на решітці. Якщо тиск достатній й потрібна велика глибина сушіння і більший час контакту матеріалу і повітря, решітка може зменшувати кут нахилу (з висуванням порога) чи встановлюватись горизонтально з створенням киплячого шару матеріалу на кожній решітці (ступені каскаду). Таким чином на решітках можна створювати режими сушіння з проходом повітря через фільтруючий шар рухомого під силами гравітації матеріалу і до киплячого шару. 94651 4 На кресленні зображено загальний вигляд сушарки з двома решітками в поздовжньому вертикальному розрізі. Сушарка кристалічних та зернистих роздрібних речовин має корпус з патрубками входу гарячого 1 та холодного 2 повітря вологого матеріалу 4, виходу відпрацьованого повітря 3 і висушеного матеріалу 5. Корпус поділений на дві камери встановленими у ньому каскадом подвійними решітками 6 з щілинними соплами 7. На кінці сходу матеріалу кожна решітка має секторний поворотний поріг 8, який може утоплюватися, не припиняючи течії матеріалу, чи висуватись на деяку частину, або повністю, а також фартухи 9. Між решітками встановлені перегородки 10, а вище за них - перфоровані напрямні 12 для подачі матеріалу на наступний ступінь каскаду. На вході повітря встановлено поворотний шибер 11. На вході в сушарку матеріалу і виході з неї встановлені (якщо є така потреба) затвори 13. Пристрій працює таким чином. В патрубки 1 і 2 подається гаряче та холодне повітря (або одне з них, якщо пристрій має вузьке призначення: сушарка або охолоджувач). Матеріал подається через патрубок 4 на першу решітку. Спочатку усі решітки 6 з утопленими порогами 8 та фартухами 9 знаходяться в положенні безперешкодного зсуву матеріалу, який тече до вихідного патрубка 5, продувається через сопла 7 решіток 6. Відпрацьоване повітря виходить з сушарки через патрубок 3. Якщо є потреба збільшити продуктивність сушарки і тиск повітря достатній, решітки 6 синхронно повертаються, зменшуючи кут нахилу. При цьому висуваються пороги 8, та фартухи 9. При прийнятті горизонтального положення, висування порогів та фартухів може бути найвищим. Сопла 7 навіть в горизонтальному положенні знаходяться під кутом до поверхні решітки, що запобігає просипу матеріалу крізь решітку. Фартухи 9 запобігають проходу повітря між камерами повз решітки. Повітря і матеріал киплячого шару тече через піднятий поріг 8 і напрямною 12 завертається на нижчу решітку каскаду. При цьому через отвори перфорації напрямної 12 шар частково дегазується. Киплячий шар переливається по каскадах, створених решітками з фартухами, дегазується, матеріал тече до виходу через патрубок 5, а відпрацьоване вологе повітря виходить з сушарки через патрубок 3. Техніко-економічні переваги пристрою, що заявляється, у порівнянні з пристроєм - найближчим аналогом - полягають в зменшенні енерговитрат на процес сушіння і транспортування матеріалу та надійності безупинного процесу і можливості його регулювання. 5 Комп’ютерна верстка А. Крижанівський 94651 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
