Спосіб виготовлення ротора газового лічильника

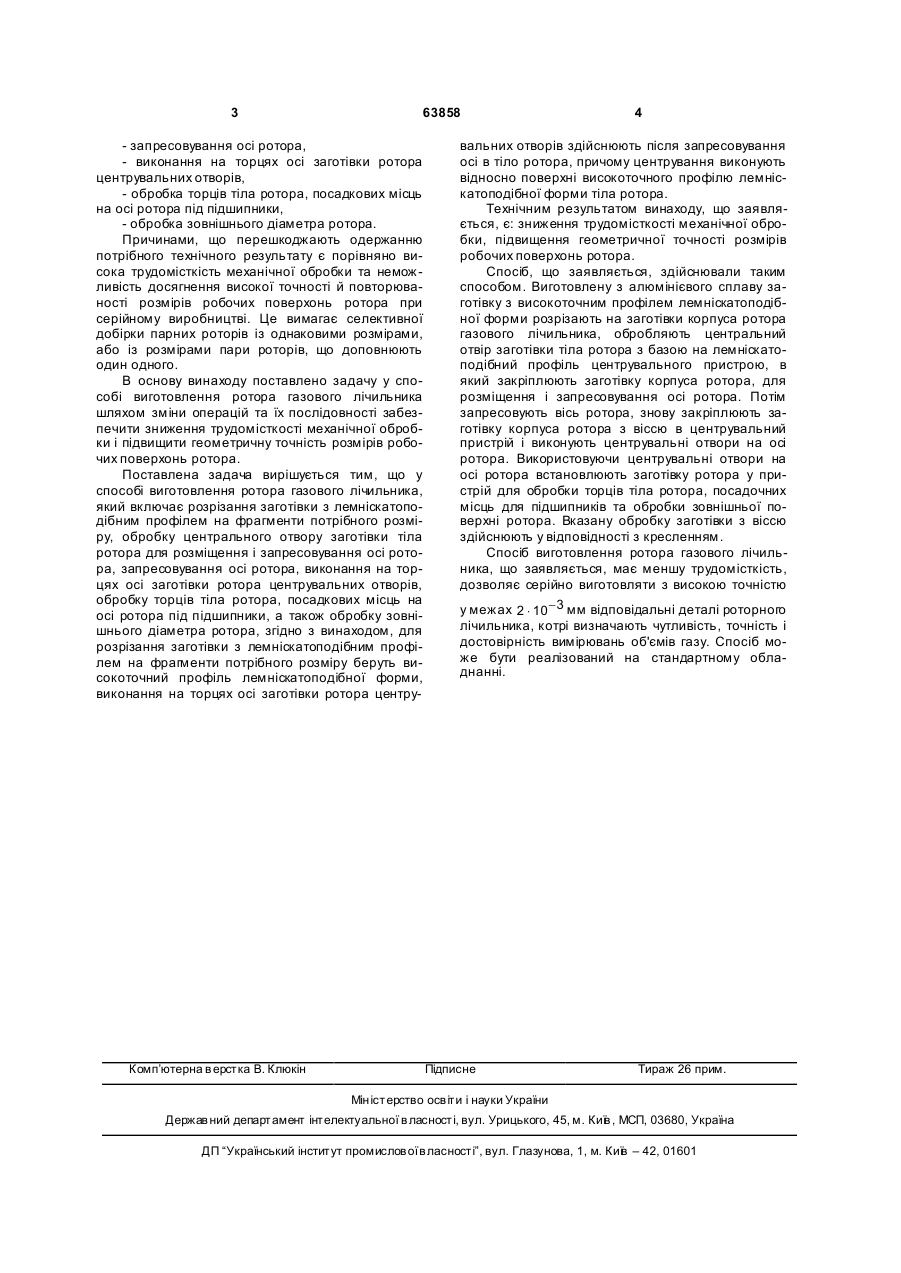

Спосіб виготовлення ротора газового лічильника, що включає розрізання заготівки з лемніска 3 63858 - запресовування осі ротора, - виконання на торцях осі заготівки ротора центрувальних отворів, - обробка торців тіла ротора, посадкових місць на осі ротора під підшипники, - обробка зовнішнього діаметра ротора. Причинами, що перешкоджають одержанню потрібного технічного результату є порівняно висока трудомісткість механічної обробки та неможливість досягнення високої точності й повторюваності розмірів робочих поверхонь ротора при серійному виробництві. Це вимагає селективної добірки парних роторів із однаковими розмірами, або із розмірами пари роторів, що доповнюють один одного. В основу винаходу поставлено задачу у способі виготовлення ротора газового лічильника шляхом зміни операцій та їх послідовності забезпечити зниження трудомісткості механічної обробки і підвищити геометричну точність розмірів робочих поверхонь ротора. Поставлена задача вирішується тим, що у способі виготовлення ротора газового лічильника, який включає розрізання заготівки з лемніскатоподібним профілем на фрагменти потрібного розміру, обробку центрального отвору заготівки тіла ротора для розміщення і запресовування осі ротора, запресовування осі ротора, виконання на торцях осі заготівки ротора центрувальних отворів, обробку торців тіла ротора, посадкових місць на осі ротора під підшипники, а також обробку зовнішнього діаметра ротора, згідно з винаходом, для розрізання заготівки з лемніскатоподібним профілем на фрагменти потрібного розміру беруть високоточний профіль лемніскатоподібної форми, виконання на торцях осі заготівки ротора центру Комп’ютерна в ерстка В. Клюкін 4 вальних отворів здійснюють після запресовування осі в тіло ротора, причому центрування виконують відносно поверхні високоточного профілю лемніскатоподібної форми тіла ротора. Технічним результатом винаходу, що заявляється, є: зниження трудомісткості механічної обробки, підвищення геометричної точності розмірів робочих поверхонь ротора. Спосіб, що заявляється, здійснювали таким способом. Виготовлену з алюмінієвого сплаву заготівку з високоточним профілем лемніскатоподібної форми розрізають на заготівки корпуса ротора газового лічильника, обробляють центральний отвір заготівки тіла ротора з базою на лемніскатоподібний профіль центрувального пристрою, в який закріплюють заготівку корпуса ротора, для розміщення і запресовування осі ротора. Потім запресовують вісь ротора, знову закріплюють заготівку корпуса ротора з віссю в центрувальний пристрій і виконують центрувальні отвори на осі ротора. Використовуючи центрувальні отвори на осі ротора встановлюють заготівку ротора у пристрій для обробки торців тіла ротора, посадочних місць для підшипників та обробки зовнішньої поверхні ротора. Вказану обробку заготівки з віссю здійснюють у відповідності з кресленням. Спосіб виготовлення ротора газового лічильника, що заявляється, має меншу трудомісткість, дозволяє серійно виготовляти з високою точністю у межах 2 × 10-3 мм відповідальні деталі роторного лічильника, котрі визначають чутливість, точність і достовірність вимірювань об'ємів газу. Спосіб може бути реалізований на стандартному обладнанні. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
