Спосіб електроерозійної обробки непрофільованим електродом-інструментом у вигляді круглого тонкого дроту
Формула / Реферат
1. Спосіб електроерозійної обробки непрофільованим електродом-інструментом у вигляді круглого тонкого дроту з перемотуванням його з котушки на котушку та з зануренням зони обробки у робочу рідину чи подачею в неї робочої рідини у вигляді струменя, який відрізняється тим, що обробку здійснюють з осьовим обертанням непрофільованого електрода-інструмента при швидкості перемотування, меншій колової швидкості обертання.
2. Спосіб за п. 1, який відрізняється тим, що колову швидкість обертання непрофільованого електрода-інструмента регулюють у межах від 2 до 20 мм/с.
Текст

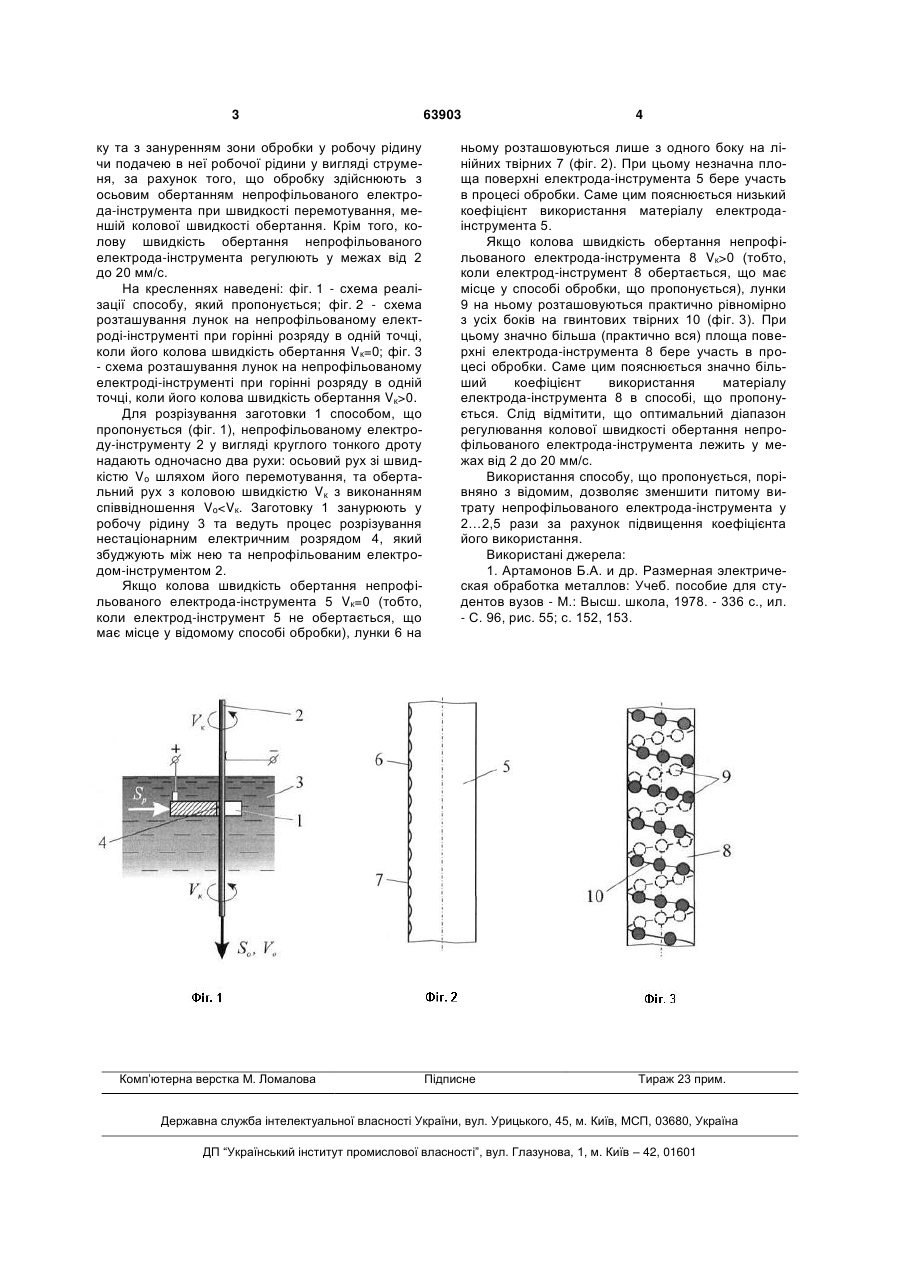

1. Спосіб електроерозійної обробки непрофільованим електродом-інструментом у вигляді круглого тонкого дроту з перемотуванням його з котушки на котушку та з зануренням зони обробки у 3 ку та з зануренням зони обробки у робочу рідину чи подачею в неї робочої рідини у вигляді струменя, за рахунок того, що обробку здійснюють з осьовим обертанням непрофільованого електрода-інструмента при швидкості перемотування, меншій колової швидкості обертання. Крім того, колову швидкість обертання непрофільованого електрода-інструмента регулюють у межах від 2 до 20 мм/с. На кресленнях наведені: фіг. 1 - схема реалізації способу, який пропонується; фіг. 2 - схема розташування лунок на непрофільованому електроді-інструменті при горінні розряду в одній точці, коли його колова швидкість обертання Vк=0; фіг. 3 - схема розташування лунок на непрофільованому електроді-інструменті при горінні розряду в одній точці, коли його колова швидкість обертання Vк>0. Для розрізування заготовки 1 способом, що пропонується (фіг. 1), непрофільованому електроду-інструменту 2 у вигляді круглого тонкого дроту надають одночасно два рухи: осьовий рух зі швидкістю Vo шляхом його перемотування, та обертальний рух з коловою швидкістю Vк з виконанням співвідношення Vo0 (тобто, коли електрод-інструмент 8 обертається, що має місце у способі обробки, що пропонується), лунки 9 на ньому розташовуються практично рівномірно з усіх боків на гвинтових твірних 10 (фіг. 3). При цьому значно більша (практично вся) площа поверхні електрода-інструмента 8 бере участь в процесі обробки. Саме цим пояснюється значно більший коефіцієнт використання матеріалу електрода-інструмента 8 в способі, що пропонується. Слід відмітити, що оптимальний діапазон регулювання колової швидкості обертання непрофільованого електрода-інструмента лежить у межах від 2 до 20 мм/с. Використання способу, що пропонується, порівняно з відомим, дозволяє зменшити питому витрату непрофільованого електрода-інструмента у 2…2,5 рази за рахунок підвищення коефіцієнта його використання. Використані джерела: 1. Артамонов Б.А. и др. Размерная электрическая обработка металлов: Учеб. пособие для студентов вузов - М.: Высш. школа, 1978. - 336 с., ил. - С. 96, рис. 55; с. 152, 153. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of electroerosive machining by nonprofiled electrode-tool in form of round thin wire
Автори англійськоюBokov Viktor Myhailovych
Назва патенту російськоюСпособ электроэрозионной обработки непрофилированным электродом-инструментом в виде круглой тонкой проволоки
Автори російськоюБоков Виктор Михайлович
МПК / Мітки
МПК: B23H 1/00
Мітки: електродом-інструментом, круглого, дроту, електроерозійної, непрофільованим, спосіб, тонкого, вигляді, обробки
