Спосіб нарізання циліндричних синусоїдальних зубчастих коліс

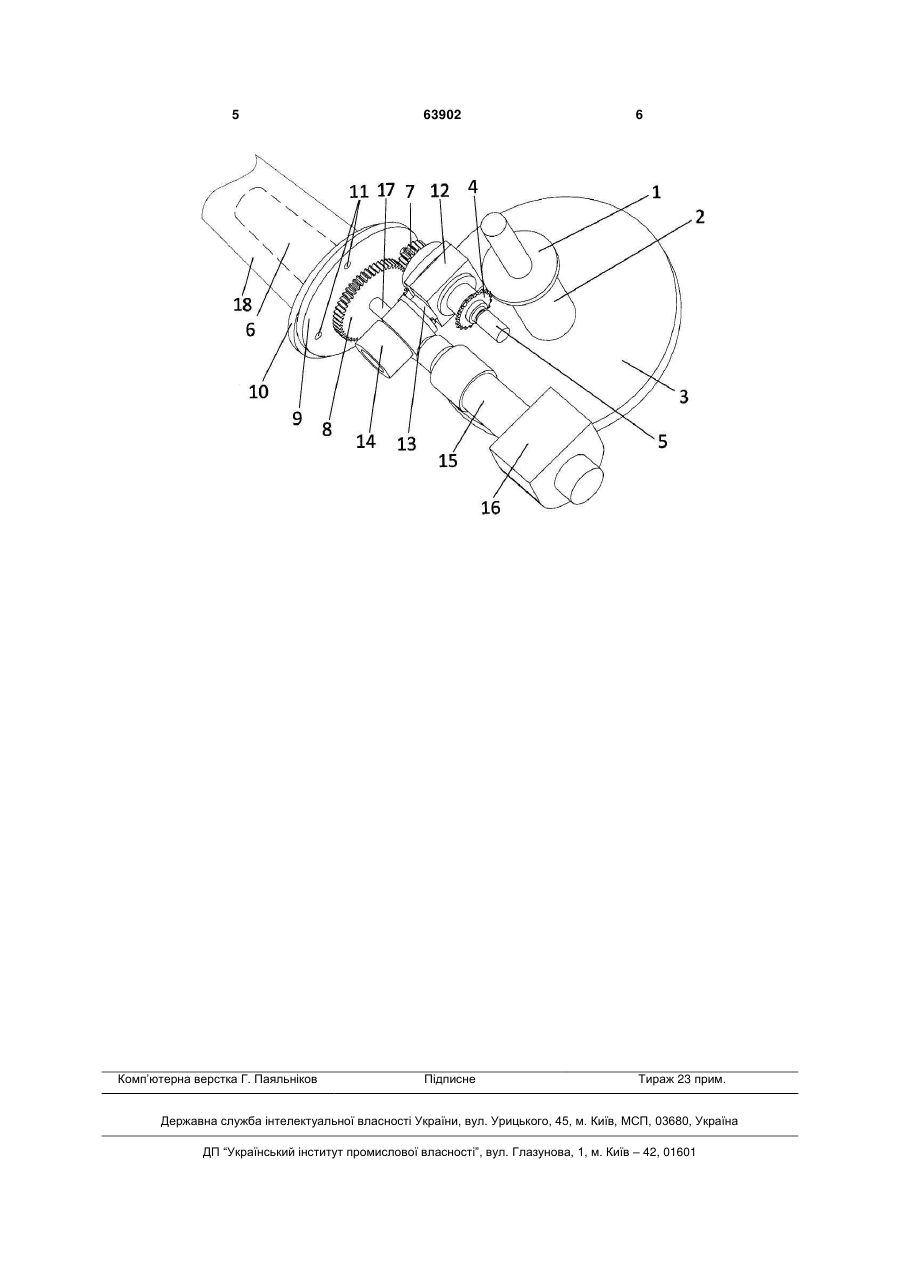

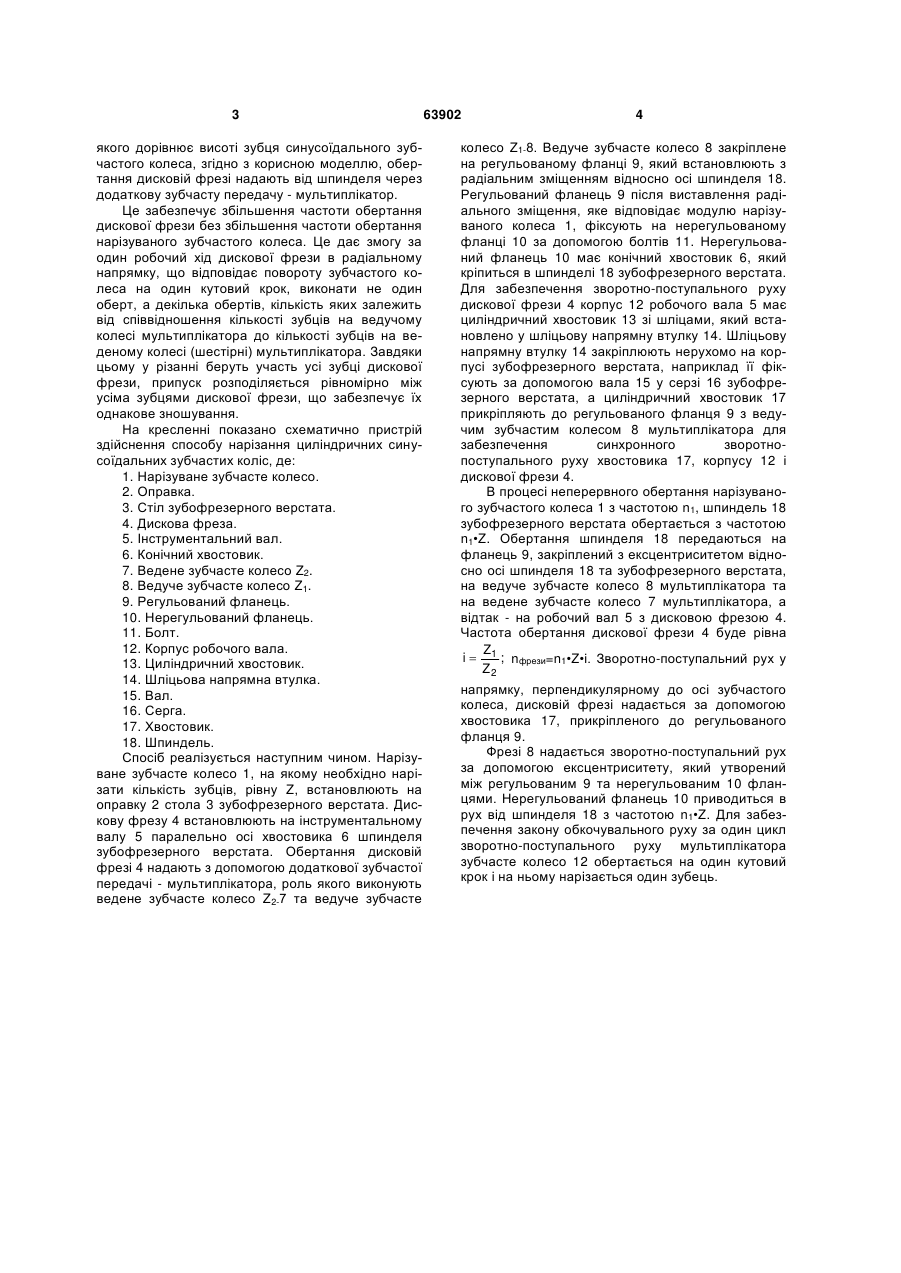

Спосіб нарізання циліндричних синусоїдальних зубчастих коліс, що включає неперервне обко 3 якого дорівнює висоті зубця синусоїдального зубчастого колеса, згідно з корисною моделлю, обертання дисковій фрезі надають від шпинделя через додаткову зубчасту передачу - мультиплікатор. Це забезпечує збільшення частоти обертання дискової фрези без збільшення частоти обертання нарізуваного зубчастого колеса. Це дає змогу за один робочий хід дискової фрези в радіальному напрямку, що відповідає повороту зубчастого колеса на один кутовий крок, виконати не один оберт, а декілька обертів, кількість яких залежить від співвідношення кількості зубців на ведучому колесі мультиплікатора до кількості зубців на веденому колесі (шестірні) мультиплікатора. Завдяки цьому у різанні беруть участь усі зубці дискової фрези, припуск розподіляється рівномірно між усіма зубцями дискової фрези, що забезпечує їх однакове зношування. На кресленні показано схематично пристрій здійснення способу нарізання циліндричних синусоїдальних зубчастих коліс, де: 1. Нарізуване зубчасте колесо. 2. Оправка. 3. Стіл зубофрезерного верстата. 4. Дискова фреза. 5. Інструментальний вал. 6. Конічний хвостовик. 7. Ведене зубчасте колесо Z2. 8. Ведуче зубчасте колесо Z1. 9. Регульований фланець. 10. Нерегульований фланець. 11. Болт. 12. Корпус робочого вала. 13. Циліндричний хвостовик. 14. Шліцьова напрямна втулка. 15. Вал. 16. Серга. 17. Хвостовик. 18. Шпиндель. Спосіб реалізується наступним чином. Нарізуване зубчасте колесо 1, на якому необхідно нарізати кількість зубців, рівну Z, встановлюють на оправку 2 стола 3 зубофрезерного верстата. Дискову фрезу 4 встановлюють на інструментальному валу 5 паралельно осі хвостовика 6 шпинделя зубофрезерного верстата. Обертання дисковій фрезі 4 надають з допомогою додаткової зубчастої передачі - мультиплікатора, роль якого виконують ведене зубчасте колесо Z2-7 та ведуче зубчасте 63902 4 колесо Z1-8. Ведуче зубчасте колесо 8 закріплене на регульованому фланці 9, який встановлюють з радіальним зміщенням відносно осі шпинделя 18. Регульований фланець 9 після виставлення радіального зміщення, яке відповідає модулю нарізуваного колеса 1, фіксують на нерегульованому фланці 10 за допомогою болтів 11. Нерегульований фланець 10 має конічний хвостовик 6, який кріпиться в шпинделі 18 зубофрезерного верстата. Для забезпечення зворотно-поступального руху дискової фрези 4 корпус 12 робочого вала 5 має циліндричний хвостовик 13 зі шліцами, який встановлено у шліцьову напрямну втулку 14. Шліцьову напрямну втулку 14 закріплюють нерухомо на корпусі зубофрезерного верстата, наприклад її фіксують за допомогою вала 15 у серзі 16 зубофрезерного верстата, а циліндричний хвостовик 17 прикріпляють до регульованого фланця 9 з ведучим зубчастим колесом 8 мультиплікатора для забезпечення синхронного зворотнопоступального руху хвостовика 17, корпусу 12 і дискової фрези 4. В процесі неперервного обертання нарізуваного зубчастого колеса 1 з частотою n1, шпиндель 18 зубофрезерного верстата обертається з частотою n1•Z. Обертання шпинделя 18 передаються на фланець 9, закріплений з ексцентриситетом відносно осі шпинделя 18 та зубофрезерного верстата, на ведуче зубчасте колесо 8 мультиплікатора та на ведене зубчасте колесо 7 мультиплікатора, а відтак - на робочий вал 5 з дисковою фрезою 4. Частота обертання дискової фрези 4 буде рівна Z i  1 ; nфрези=n1•Z•і. Зворотно-поступальний рух у Z2 напрямку, перпендикулярному до осі зубчастого колеса, дисковій фрезі надається за допомогою хвостовика 17, прикріпленого до регульованого фланця 9. Фрезі 8 надається зворотно-поступальний рух за допомогою ексцентриситету, який утворений між регульованим 9 та нерегульованим 10 фланцями. Нерегульований фланець 10 приводиться в рух від шпинделя 18 з частотою n1•Z. Для забезпечення закону обкочувального руху за один цикл зворотно-поступального руху мультиплікатора зубчасте колесо 12 обертається на один кутовий крок і на ньому нарізається один зубець. 5 Комп’ютерна верстка Г. Паяльніков 63902 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
