Спосіб гасіння гідравлічних ударів в трубопровідних системах
Номер патенту: 63934
Опубліковано: 25.10.2011
Автори: Оришака Володимир Олексійович, Тищенко Людмила Василівна, Зіновік Михайло Аркадійович, Оришака Олег Володимирович, Ткач Анатолій Анатолійович, Зіновік Олена Валентинівна
Формула / Реферат
Спосіб гасіння гідравлічних ударів в трубопровідних системах, за яким рухому ударну хвилю подрібнюють по кільцевих мережах і вона втрачає силу, який відрізняється тим, що подрібнення і гальмування рухомої ударної хвилі досягається приєднанням до магістрального трубопроводу після зворотного клапана на насосних станціях попутного відрізка - супутника, всередині якого по довжині розташовані об'єкт гальмування швидкості руху ударної хвилі, наприклад, заглушений з обох боків гумований шланг, при цьому поділ рухомої ударної хвилі на дві частини відбувається в першому приєднанні відрізка - супутника, одна з яких направляється у відрізок - супутник, де швидкість її гальмується і далі вводиться вслід за другою частиною в місці другого приєднання.
Текст

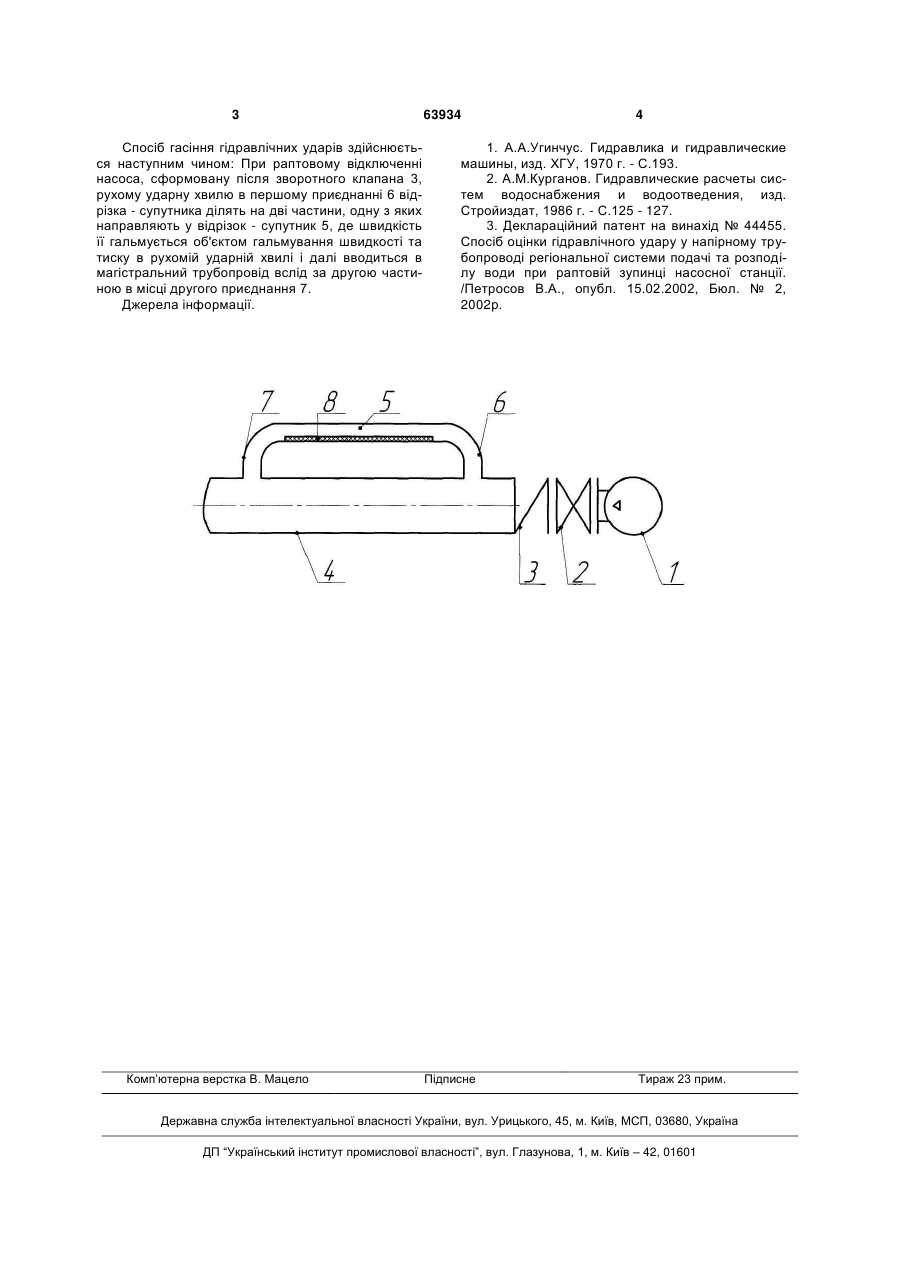

Спосіб гасіння гідравлічних ударів в трубопровідних системах, за яким рухому ударну хвилю подрібнюють по кільцевих мережах і вона втрачає 3 Спосіб гасіння гідравлічних ударів здійснюється наступним чином: При раптовому відключенні насоса, сформовану після зворотного клапана 3, рухому ударну хвилю в першому приєднанні 6 відрізка - супутника ділять на дві частини, одну з яких направляють у відрізок - супутник 5, де швидкість її гальмується об'єктом гальмування швидкості та тиску в рухомій ударній хвилі і далі вводиться в магістральний трубопровід вслід за другою частиною в місці другого приєднання 7. Джерела інформації. Комп’ютерна верстка В. Мацело 63934 4 1. А.А.Угинчус. Гидравлика и гидравлические машины, изд. ХГУ, 1970 г. - С.193. 2. А.М.Курганов. Гидравлические расчеты систем водоснабжения и водоотведения, изд. Стройиздат, 1986 г. - С.125 - 127. 3. Деклараційний патент на винахід № 44455. Спосіб оцінки гідравлічного удару у напірному трубопроводі регіональної системи подачі та розподілу води при раптовій зупинці насосної станції. /Петросов В.А., опубл. 15.02.2002, Бюл. № 2, 2002р. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for suppression of hydraulic shocks in pipeline systems
Автори англійськоюTkach Anatolii Anatoliiovych, Oryshaka Volodymyr Oleksiiovych, Zinovik Mykhailo Arkadiiovych, Tyshchenko Liudmyla Vasylivna, Oryshaka Oleh Volodymyrovych, Zinovik Olena Valentynivna
Назва патенту російськоюСпособ гашения гидравлических ударов в трубопроводных системах
Автори російськоюТкач Анатолий Анатольевич, Оришака Владимир Алексеевич, Зиновик Михаил Аркадьевич, Тищенко Людмила Васильевна, Оришака Олег Владимирович, Зиновик Елена Валентиновна
МПК / Мітки
МПК: F16K 47/00
Мітки: гасіння, ударів, спосіб, трубопровідних, системах, гідравлічних
Код посилання
<a href="https://ua.patents.su/2-63934-sposib-gasinnya-gidravlichnikh-udariv-v-truboprovidnikh-sistemakh.html" target="_blank" rel="follow" title="База патентів України">Спосіб гасіння гідравлічних ударів в трубопровідних системах</a>
Спосіб створення гідравлічних ударів в трубопровідних системах
Номер патенту: 63460
Опубліковано: 10.10.2011
Автори: Оришака Володимир Олексійович, Тищенко Людмила Василівна, Оришака Олег Володимирович, Ткач Анатолій Анатоліевич, Зіновік Олена Валентинівна, Зіновік Михайло Аркадійович
МПК: F16K 47/00
Мітки: трубопровідних, створення, ударів, гідравлічних, спосіб, системах
Формула / Реферат:
1. Спосіб створення гідравлічних ударів в трубопровідних системах, що включає зміну швидкостей рідини, яка викликає формування ударної хвилі, яка, рухаючись, в подальшому зникає, який відрізняється тим, що створення гідравлічних ударів здійснюють в системі концентрично встановлених двох трубопроводів, між якими утворений зазор, із яких зовнішній трубопровід - жорсткий, а внутрішній - пружний, на кінцях якого встановлені обертові крани, з яких...
Гасник гідравлічних ударів
Номер патенту: 63504
Опубліковано: 10.10.2011
Автори: Оришака Володимир Олексійович, Тищенко Людмила Василівна, Ткач Анатолій Анатолійович, Зіновік Олена Валентинівна, Зіновік Михайло Аркадійович, Оришака Олег Володимирович
МПК: F16K 47/00
Мітки: гасник, гідравлічних, ударів
Формула / Реферат:
Гасник гідравлічний ударів, що містить елемент для зменшення тиску ударної хвилі, який відрізняється тим, що елемент для зменшення силового впливу ударної хвилі на стінку трубопроводу, наприклад заглушений з обох боків гумовий шланг розташований в середині вздовж відрізка-супутника, що встановлений попутно магістральному трубопроводу, при цьому перше приєднання відрізка-супутника до магістрального трубопроводу розташовано після зворотного...
Пристрій для гасіння хвиль і гідравлічних ударів в ємкості для перевезення рідини
Номер патенту: 16462
Опубліковано: 29.08.1997
Автор: Теслюк Федір Онуфрійович
МПК: B65D 88/12
Мітки: хвиль, гасіння, пристрій, перевезення, гідравлічних, ємкості, рідини, ударів
Формула / Реферат:
1. Устройство для гашения волн и гидравлических ударов в емкости для перевозки жидкости, преимущественно в цистернах с защитным покрытием внутренней поверхности, выполненное в виде элемента, образованного замкнутой стенкой, имеющей полуцилиндрический участок, с фланцем для крепления элемента в горловине емкости, отличающееся тем, что, с целью снижения силы гидравлического удара волн при транспортировке тяжелых или легких вязких...
Клапан для захисту від гідравлічних ударів
Номер патенту: 16951
Опубліковано: 15.09.2006
Автори: Оверко Михайло Валентинович, Оверко Валентин Михайлович, Замко Юрій Олександрович
МПК: F16L 55/02
Мітки: клапан, захисту, гідравлічних, ударів
Формула / Реферат:
Клапан для захисту від гідравлічних ударів, що містить корпус із підвідним і зливним патрубками, у якому встановлений запірний орган з важільно-вантажним механізмом, який має підпружинений гідравлічний циліндр, торцева порожнина якого зв'язана з демпфірувальною камерою, і встановлений з можливістю регулювання вантажу, який відрізняється тим, що корпус оснащено компенсатором, поршень якого має зв'язок з важільно-вантажним механізмом.
Клапан для захисту від гідравлічних ударів
Номер патенту: 7471
Опубліковано: 15.06.2005
Автори: Оверко Валентин Михайлович, Маслієнко Олександр Володимирович
МПК: F16L 55/02
Мітки: клапан, гідравлічних, захисту, ударів
Формула / Реферат:
Клапан для захисту від гідравлічних ударів, що містить корпус із підвідним і зливним патрубками, у якому встановлений запірний орган, з'єднаний з важільно-вантажним механізмом, демпфірувальна камера, який відрізняється тим, що важільно-вантажний механізм має підпружинений гідравлічний циліндр, торцева порожнина якого зв'язана з демпфірувальною камерою, і встановлений з можливістю регулювання вантажу.
