Пристрій для виготовлення гвинтових гофрованих заготовок
Номер патенту: 64320
Опубліковано: 10.11.2011
Автори: Васильків Василь Васильович, Радик Дмитро Леонидович
Формула / Реферат
Пристрій для виготовлення гвинтових гофрованих заготовок, який містить механізм подачі смугової заготовки, два консольні деформуючі валки з перетнутими з боку менших основ осями та з профільованими робочими поверхнями, які утворюють між собою зачеплення із зазором, яке рівне товщині прокатуваної смуги, причому один із деформуючих валків виконаний привідним, який відрізняється тим, що деформуючі валки з'єднані між собою за допомогою карданного шарніра, розміщеного у торцевих виїмках менших основ деформуючих валків.
Текст

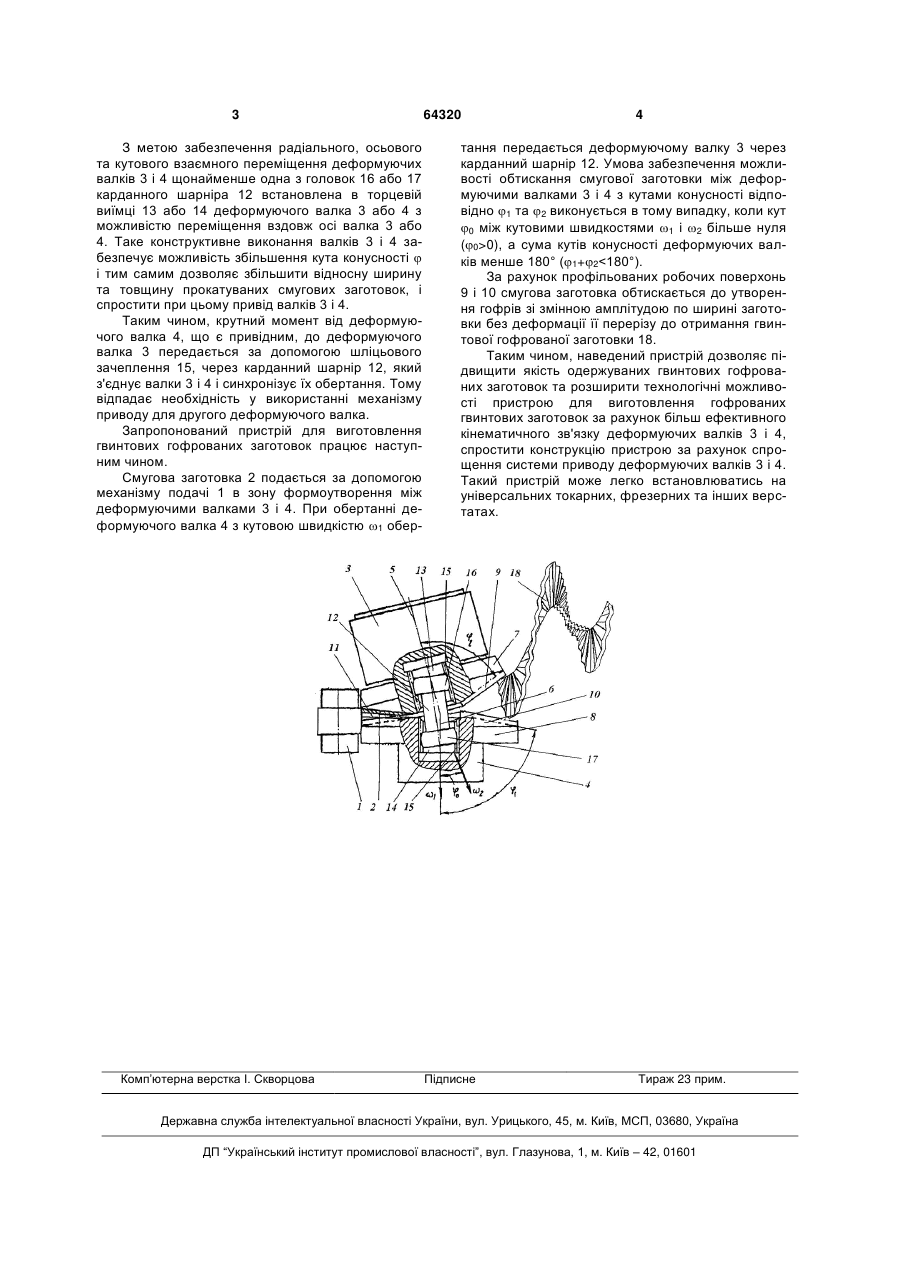

Пристрій для виготовлення гвинтових гофрованих заготовок, який містить механізм подачі сму 3 З метою забезпечення радіального, осьового та кутового взаємного переміщення деформуючих валків 3 і 4 щонайменше одна з головок 16 або 17 карданного шарніра 12 встановлена в торцевій виїмці 13 або 14 деформуючого валка 3 або 4 з можливістю переміщення вздовж осі валка 3 або 4. Таке конструктивне виконання валків 3 і 4 забезпечує можливість збільшення кута конусності і тим самим дозволяє збільшити відносну ширину та товщину прокатуваних смугових заготовок, і спростити при цьому привід валків 3 і 4. Таким чином, крутний момент від деформуючого валка 4, що є привідним, до деформуючого валка 3 передається за допомогою шліцьового зачеплення 15, через карданний шарнір 12, який з'єднує валки 3 і 4 і синхронізує їх обертання. Тому відпадає необхідність у використанні механізму приводу для другого деформуючого валка. Запропонований пристрій для виготовлення гвинтових гофрованих заготовок працює наступним чином. Смугова заготовка 2 подається за допомогою механізму подачі 1 в зону формоутворення між деформуючими валками 3 і 4. При обертанні деформуючого валка 4 з кутовою швидкістю 1 обер Комп’ютерна верстка І. Скворцова 64320 4 тання передається деформуючому валку 3 через карданний шарнір 12. Умова забезпечення можливості обтискання смугової заготовки між деформуючими валками 3 і 4 з кутами конусності відповідно 1 та 2 виконується в тому випадку, коли кут 0 між кутовими швидкостями 1 і 2 більше нуля (0>0), а сума кутів конусності деформуючих валків менше 180° (1+2
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for manufacturing screw corrugated blanks
Автори англійськоюVasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych
Назва патенту російськоюУстройство для изготовления винтовых гофрированных заготовок
Автори російськоюВасилькив Василий Васильевич, Радик Дмитрий Леонидович
МПК / Мітки
МПК: B21D 11/06
Мітки: пристрій, виготовлення, гофрованих, заготовок, гвинтових
