Стопорна шайба
Номер патенту: 14672
Опубліковано: 15.05.2006
Автори: Свинухов Віктор Павлович, Шатунов Олександр Васильович, Колбун Віктор Вікторович, Жаковський Олександр Дмитрович
Формула / Реферат
Стопорна шайба, що виконана у вигляді плоского розрізного кільця, з'єднаного з хвостовиком, яка відрізняється тим, що шайба виконана із пружного матеріалу, хвостовик виконаний у вигляді частини кільця, з'єднаного перемичкою з розрізним кільцем, утворюючи з ним одне ціле, причому між шайбою та її хвостовиком по обидві сторони від перемички існує зазор.
Текст

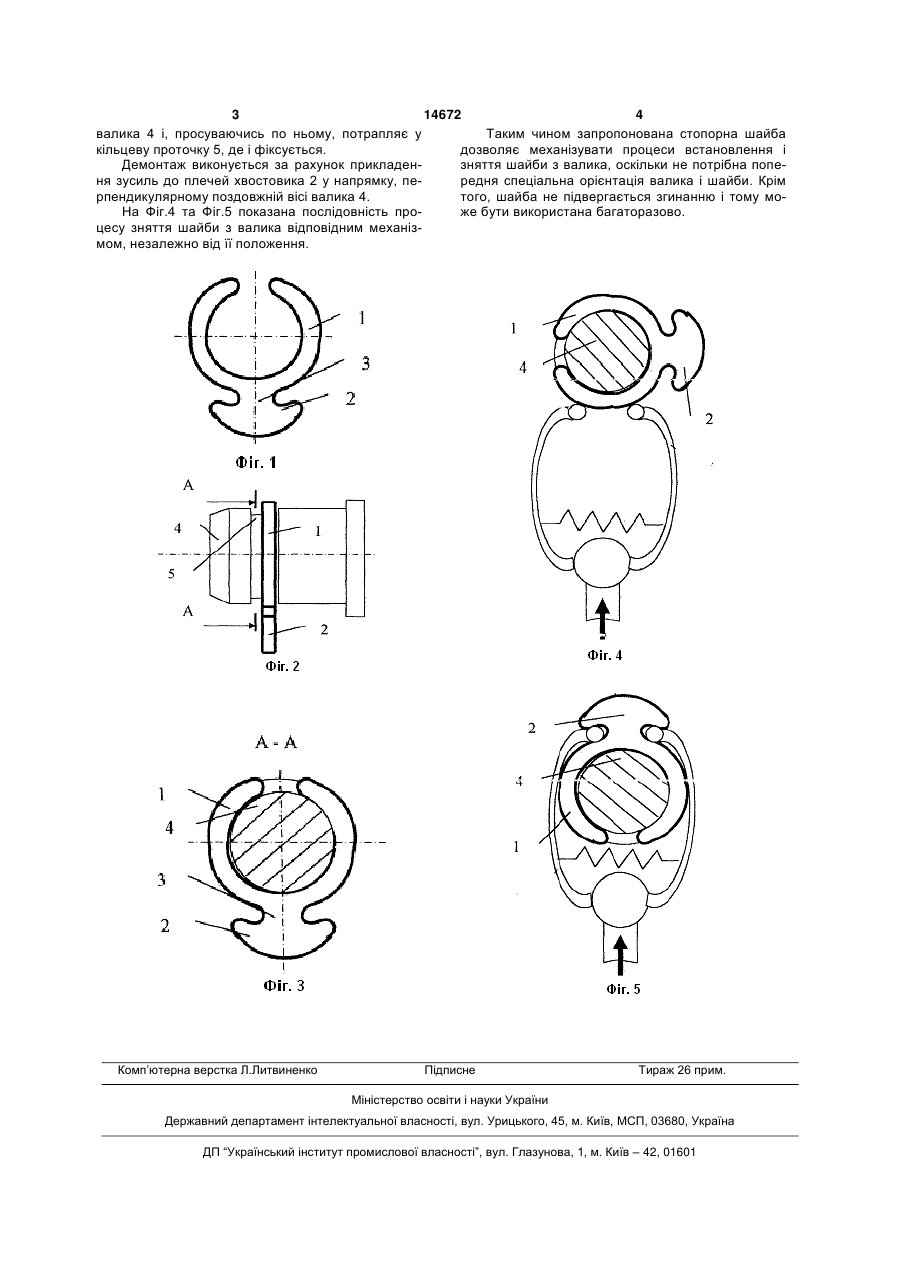

Стопорна шайба, що виконана у вигляді плоского розрізного кільця, з'єднаного з хвостовиком, яка відрізняється тим, що шайба виконана із пружного матеріалу, хвостовик виконаний у вигляді частини кільця, з'єднаного перемичкою з розрізним кільцем, утворюючи з ним одне ціле, причому між шайбою та її хвостовиком по обидві сторони від перемички існує зазор. (19) (21) u200511966 (22) 13.12.2005 (24) 15.05.2006 (46) 15.05.2006, Бюл. № 5, 2006 р. (72) Жаковський Олександр Дмитрович, Колбун Віктор Вікторович, Свінухов Віктор Павлович, Шатунов Олександр Васильович (73) ДНІПРОПЕТРОВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ЗАЛІЗНИЧНОГО ТРАНСПОРТУ ІМЕНІ АКАДЕМІКА В.ЛАЗАРЯНА 3 14672 4 валика 4 і, просуваючись по ньому, потрапляє у Таким чином запропонована стопорна шайба кільцеву проточку 5, де і фіксується. дозволяє механізувати процеси встановлення і Демонтаж виконується за рахунок прикладензняття шайби з валика, оскільки не потрібна попеня зусиль до плечей хвостовика 2 у напрямку, передня спеціальна орієнтація валика і шайби. Крім рпендикулярному поздовжній вісі валика 4. того, шайба не підвергається згинанню і тому моНа Фіг.4 та Фіг.5 показана послідовність проже бути використана багаторазово. цесу зняття шайби з валика відповідним механізмом, незалежно від її положення. Комп’ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRetainer
Автори англійськоюZhakovskyi Oleksandr Dmytrovych, Shatunov Oleksandr Vasyliovych
Назва патенту російськоюСтопорная шайба
Автори російськоюЖаковский Александр Дмитриевич, Шатунов Александр Васильевич
МПК / Мітки
МПК: F16B 43/00
